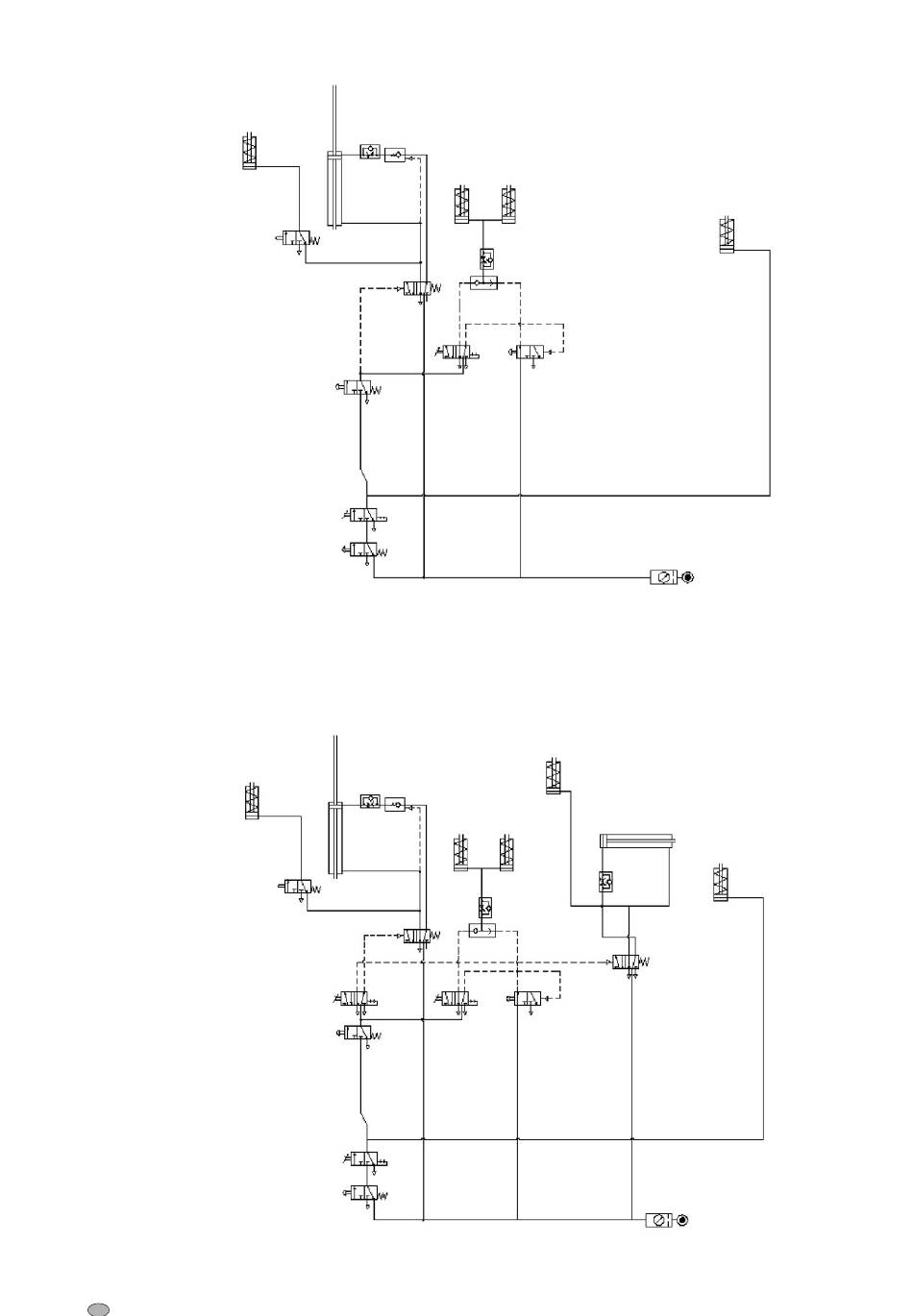

Plan pneumatiek Basic Plus
zonder horizontale booreenheid
Plan pneumatiek Basic Plus
met horizontale booreenheid
58
NL
Cilinder motor-aan verticaal
Snelheid hefweg verticaal
Hefcilinder verticaal
A
Ventiel
motor-uit
P R
Ventiel hefweg verticaal
A B
M5
z
14
R P S
A
Handgreepventiel
P R
A
Diepteafstelling
vast/los
P R
A
Druktoets NOOD-UIT
P R
Cilinder motor-aan verticaal
Snelheid hefweg verticaal
Hefcilinder verticaal
A
Ventiel
motor-uit
P R
Ventiel hefweg verticaal
A B
M5
z
14
R P S
A B
Keuzeschakelaar
verticaal-horizontaal
R P S
A
Handgreepventiel
P R
A
Diepteafstelling
vast/los
P R
A
Druktoets NOOD-UIT
P R
Spancilinder
Snelheid ontspannen
G1/8
om af te
blazen
A
B
A
R P S
P R
Druktoets ontspannen
Keuzeschakelaar boorbeeld:
links: na het boren dadelijk ontspannen,
rechts: na het boren gespannen blijven
m.b.v. druktoets deblokkeren
Cilinder motor-aan horizontaal
Hefcilinder horizontaal
Spancilinder
Snelheid ontspannen
G1/8
Ventiel hefweg verticaal
om af te
blazen
z
14
A
A
B
R P S
P
R
Druktoets ontspannen
Keuzeschakelaar boorbeeld:
links: na het boren dadelijk ontspannen,
rechts: na het boren gespannen blijven
m.b.v. druktoets deblokkeren
Vergrendeling Y-as
Onderhoudseenheid
Filter regulateur
Vergrendeling Y-as
Snelheid
hefweg
horizontaal
A B
R P S
Onderhoudseenheid
Filter regulateur
