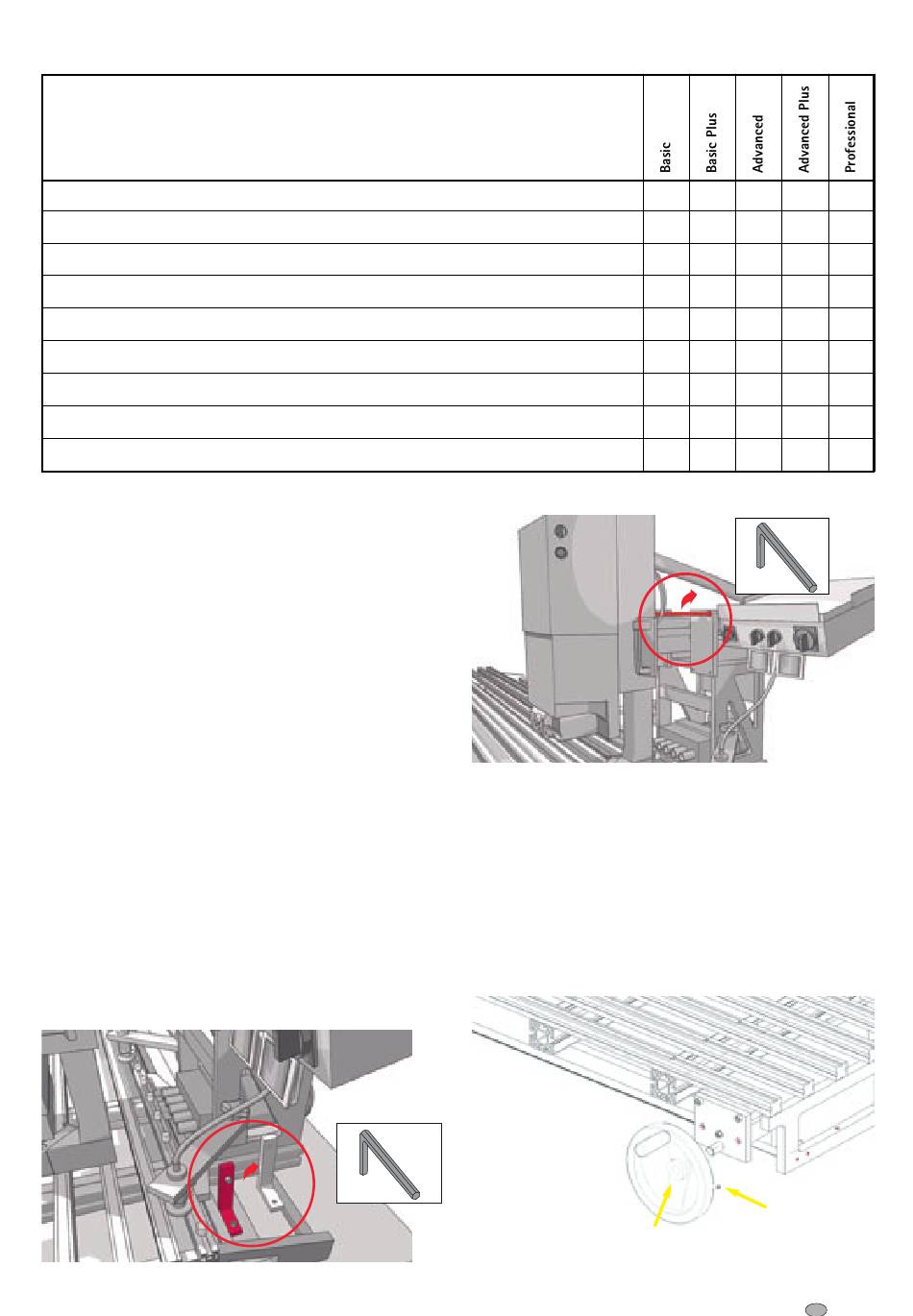

3. Leveringsomvang van de Blue Max Modular versies
Leveringsomvang
Werktafel 800 mm
Werktafel 3000 mm
Diepte-afstelling (Y-as) 0 - 100 mm
Diepte-afstelling (Y-as) 0 - 550 mm met LCD-display
Lengte-afstelling (X-as) 0 - 2200 mm (tandriem/handwiel) met LCD-display
Draailiniaal met afzonderlijke nokken
Rupsaandrijving
Bedieningsschakelkast met extra functies
Afzuigkap met omlegmechanisme (transmissie 90° zwenken mogelijk)
4.0 Opstellen en aansluiten
De BLUE MAX is geschikt voor het transport verpakt bij levering.
Enkele onderdelen moeten nog worden gemonteerd om de machine
bedrijfsklaar te maken. Na het opstellen de machine van
transportstof en conserveringsmiddelen (olie) reinigen.
4.1 Montage
Nadat u de machine op de werktafel heeft vastgeschroefd
in de daarvoor bestemde boringen (zie bijblad "Uitpakken"),
gaat u als volgt tewerk:
4.2 Transportbeveiliging
boorkop verwijderen
(Basic Plus, Advanced Plus, Professional)
De boorkop is beveiligd m.b.v. een schroefdraadstang die moet
worden verwijderd voor de ingebruikstelling. Draai daarvoor de
moeren aan de schroefdraadstang los (gele pijlen) en verwijder alles.
4.3 Handwiel monteren (Advanced,
Advanced Plus, Professional)
In de doos met toebehoren vindt u het handwiel dat u er moet
uitnemen en monteren m.b.v. een 3 mm inbussleutel.
6
4
Schuif hiertoe het
handwiel van vooraan
op de uitstekende tappen en
bevestig door de stifttap op het aangefreesd vlak aan te halen.
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
SW 13
6
4
NL
X
X
X
X
X
X
X
7
