7.9 Montagehandleiding:
combi-aandrijving
Vooraleer de combi-aandrijving te gebruiken, moet de Festo
contactschakelaar worden omgeschroefd.
1. Schroef de contactschakelaar aan zijn 2 schroeven af met
behulp van een 3 mm inbussleutel. Nu wordt de verlenging
waaraan de contactschakelaar is bevestigd en niet meer nodig
is, afgeschroefd.

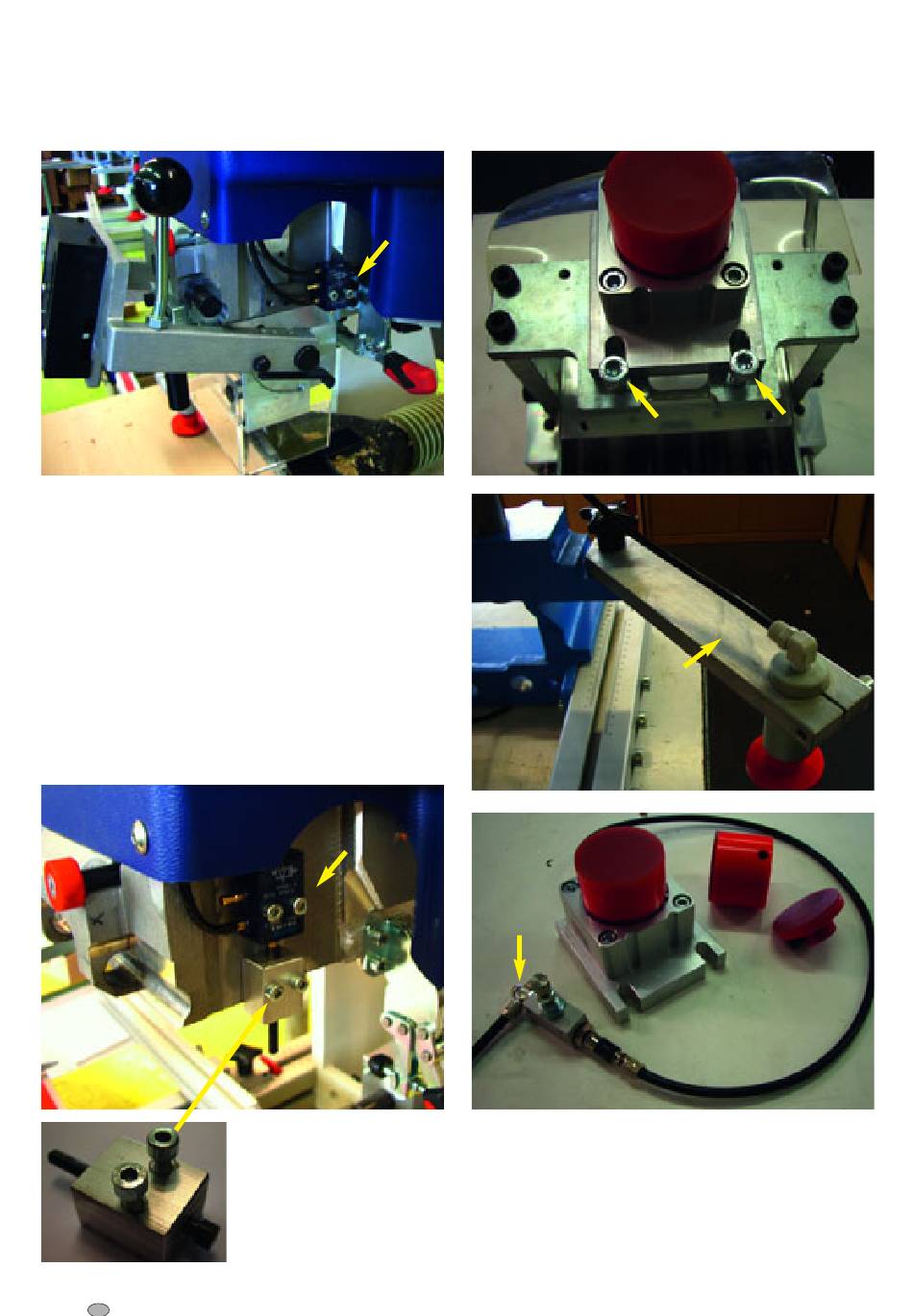

2. Aan de bovenste positie die in de foto onderaan is gekenmerkt,
wordt de contactschakelaar nu met de twee schroeven aan de
nieuwe positie bevestigd.
3. Schroef de slagmatrijs die bij de combi-aandrijving is bijgevoegd
met de slag onder de Festo contactschakelaar vast aan de
daarvoor voorziene plaats.
30
NL
7.10 Montagehandleiding:
bijkomende neerhouder
1. Schroef de basisplaat met de spancilinder in plaats van de
indrukmatrijs vast aan de indrukbeugel met behulp van de
indrukschroeven.
