Agility Installatiehandleiding
Hoofstuk 2 De Agility Installeren
Dit hoofdstuk dekt als volgt de installatieprocedures van de Agility:
Agility Hoofdcomponenten

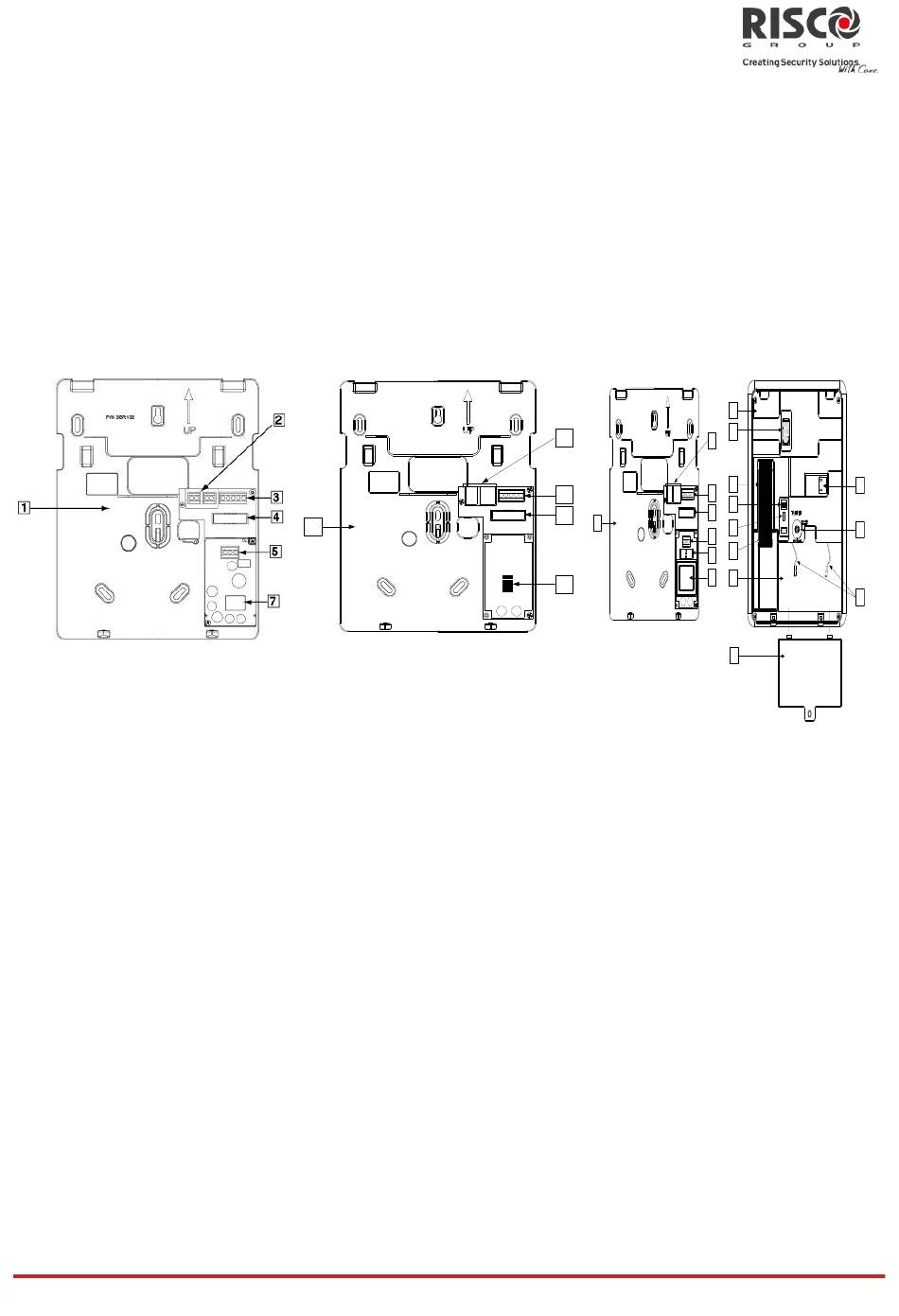

De afbeelding hieronder toont de interne componenten (als de montagebeugel van het
achterpaneel is verwijderd).
Configuratie A
1. Installatie beugel
2. Klemmenblokken telefoon
3. Klemmen audio eenheid
4. Aansluiting platte
connectorkabel
5. Klemmen AC-
netspanningsverbinding
6. Zekering
PSTN Communicatiemodules
De Agility PSTN-modem is een eenvoudige goedkope toe te voegen plug-in-modem, die
met PSTN kan worden aangesloten als het primaire communicatiekanaal, of als een reserve
back-up-kanaal naar de cloud verbinding, GSM/GPRS of IP communicatie. Dmv de
modem kan het paneel communiceren met een centrale meldkamer (ARC) via gewone
formaat protocollen (SIA, Contact ID).
1
Configuratie B
Afbeelding 1: Agility Hoofdcomponenten
7.
Transformator
8.
Achterpaneel
9.
SIM-kaartsleuf
10. Platte connectorkabel
11. DIP-schakelaars
12 PTM-connector
Pagina 12
2
2
10
3
3
11
4
4
1
12
5
13
6
7
14
5
13 RS-232 communicatieconnector
14. Accucompartiment
15. Deksel accucompartiment
16. Accuklemmen
17. Sabotageschakelaar
18. IP-kaart Netwerkaansluiting
8
9
18
ON
1 2 3 4
17
16
15
