Agility Installatiehandleiding
I
N EEN PLAATS WAAR HET ALARM TIJDENS EEN
WORDEN GEHOORD
Wandmontage van de Agility
De Agility is uit twee assembleerbare onderdelen samengesteld:
M
ONTAGEBEUGEL
H
OOFDEENHEID DIE OP ZIJN BEURT BESTAAT UIT
De montagebeugel wordt, zoals hieronder beschreven, met het meegeleverde geschikte
gereedschap op de wand gemonteerd:
De Agility op de wand monteren:
1.
De montagebeugel wordt als volgt gescheiden:
a.

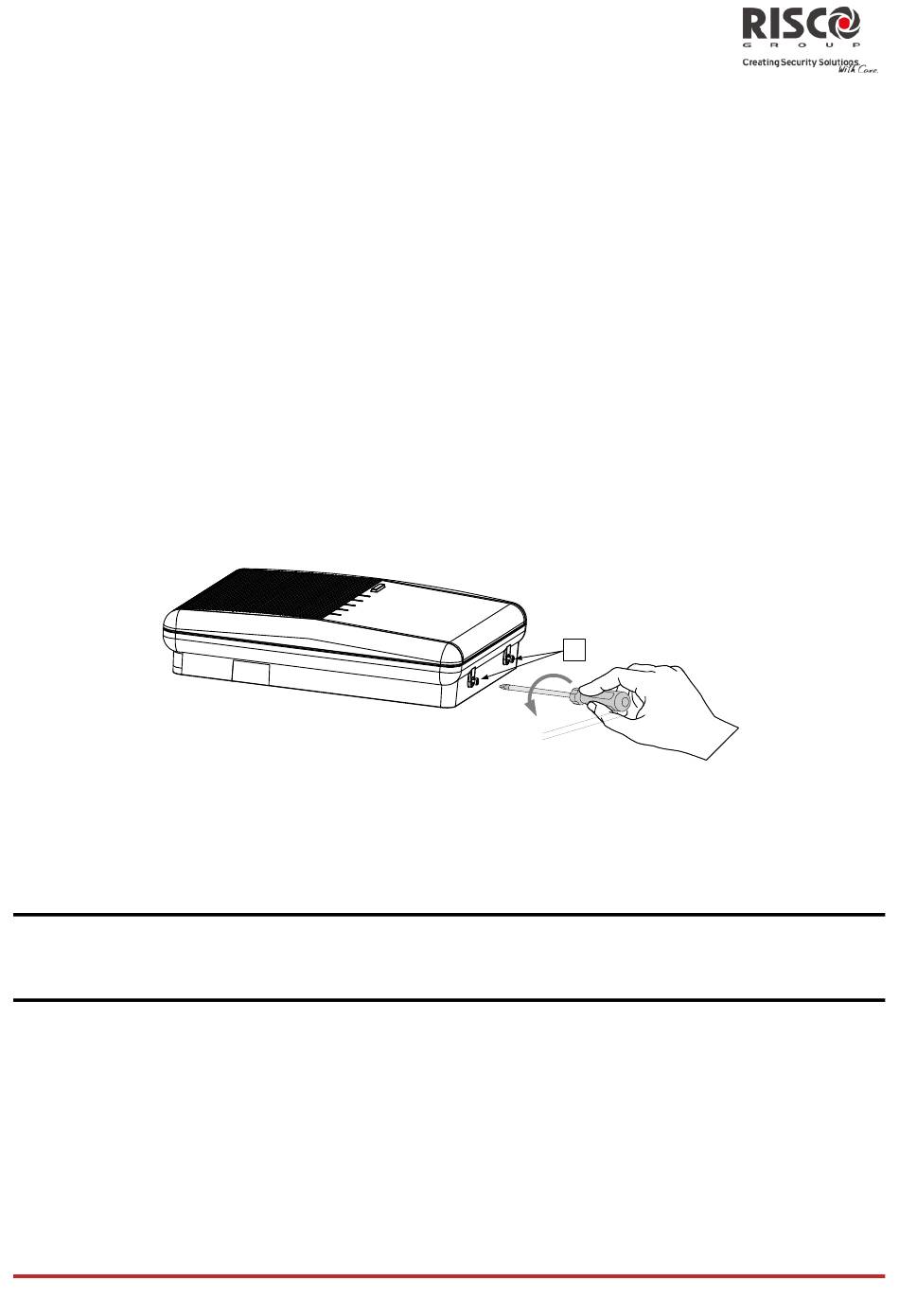

Maak de borgschroeven (1, Afbeelding 2: Schroeven Montagebeugel), die zich op de
onderkant van de eenheid bevinden en waarmee de montagebeugel wordt
vastgezet, los door ze linksom te draaien.
b.
Kantel voorzichtig de montagebeugel in een hoek van 45° omhoog en schuif ze
neerwaarts om de montagebeugel (2, Afbeelding 3: Verwijdering Montagebeugel)
van de twee borgclips (1, Afbeelding 3: Verwijdering Montagebeugel) aan de
bovenkant van de eenheid vrij te maken.
Opmerking: Om de twee bovenste clips niet af te breken, en de platte connectorkabel waarmee de
voedingseenheid met het voorpaneel (PCB) wordt verbonden niet te scheuren, mag u de
montagebeugel niet in een grotere hoek openen.
c.
Koppel de platte connectorkabel (3, Afbeelding 3) los van de voedingseenheid
terwijl u ze aan het hoofdpaneel verbonden laat.
.
Voorpaneel (niet gedemonteerd tijdens een standaard installatieprocedure)
Achterpaneel
Afbeelding 2: Schroeven Montagebeugel
G
EDEELTELIJKE
:
1
Pagina 16
I
NSCHAKELING KAN
