Agility Installatiehandleiding
Sluit de aarding aan op de aardingsklem van de Agility, zodat de beschermapparatuur
tegen blikseminslag in dit product efficiënt zal werken.
Belangrijk: Aansluiten van een goede aarding dient te gebeuren volgens het lokale Algemeen Reglement
voor Elektrische Installaties.
De Agility op Netspanning Aansluiten - Configuratie B
1.
De Agility wordt gevoed via een transformator van 9 VDC/1,0A.
2.
Verbind de voedingsadapter van de transformator met de netvoeding
die zich op de voedingskaart bevindt (Afbeelding 6A, 1).
3.
Op dit punt de transformator NIET in het stopcontact pluggen.
1

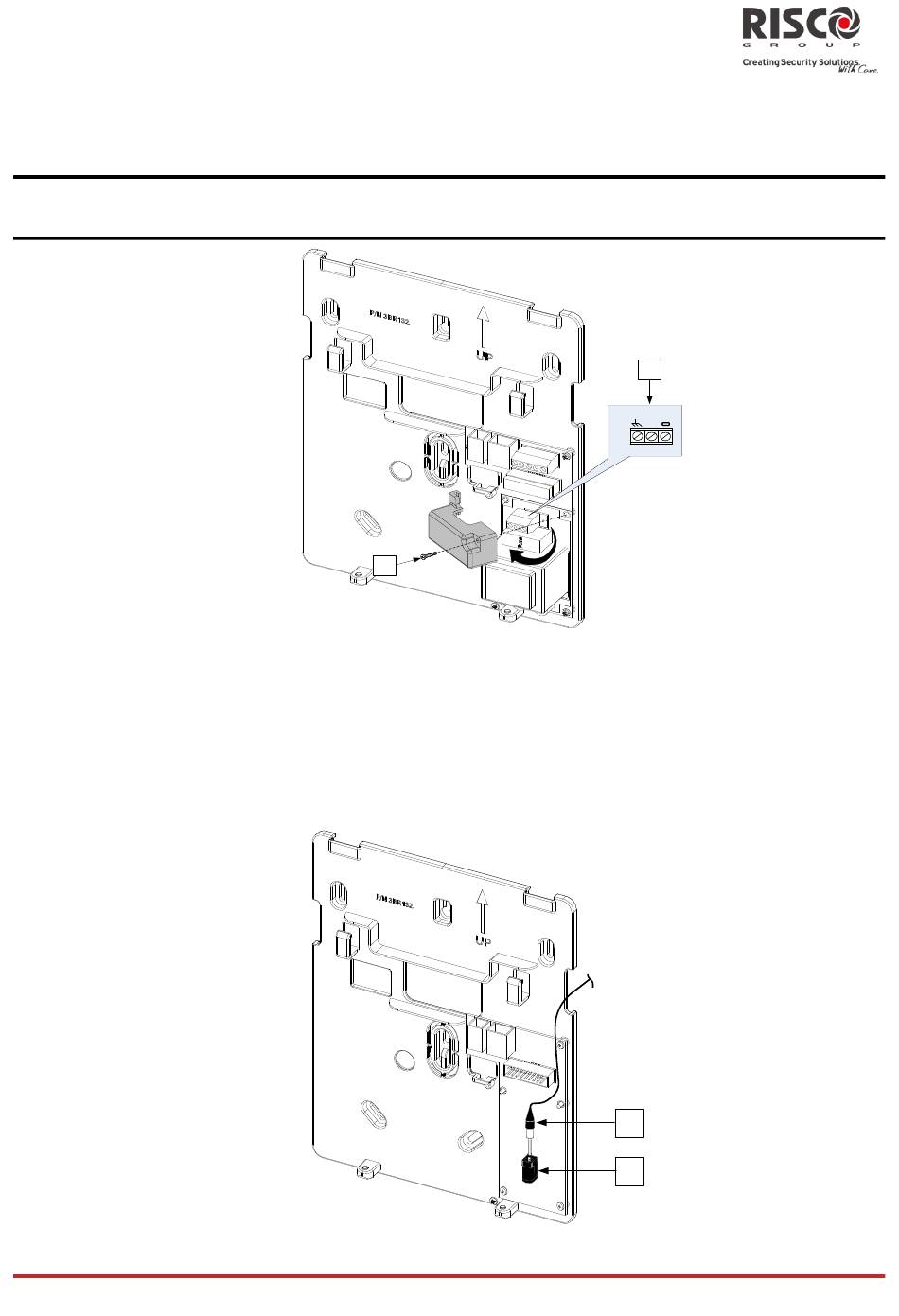

Afbeelding 6: Netspanning aansluiten
Afbeelding 6A: DC-netspanning Aansluiten
Pagina 21
2
~
TB1
From 9VDC/1.0A
Transformer
1
2
