MONTAGE VAN DE VORK

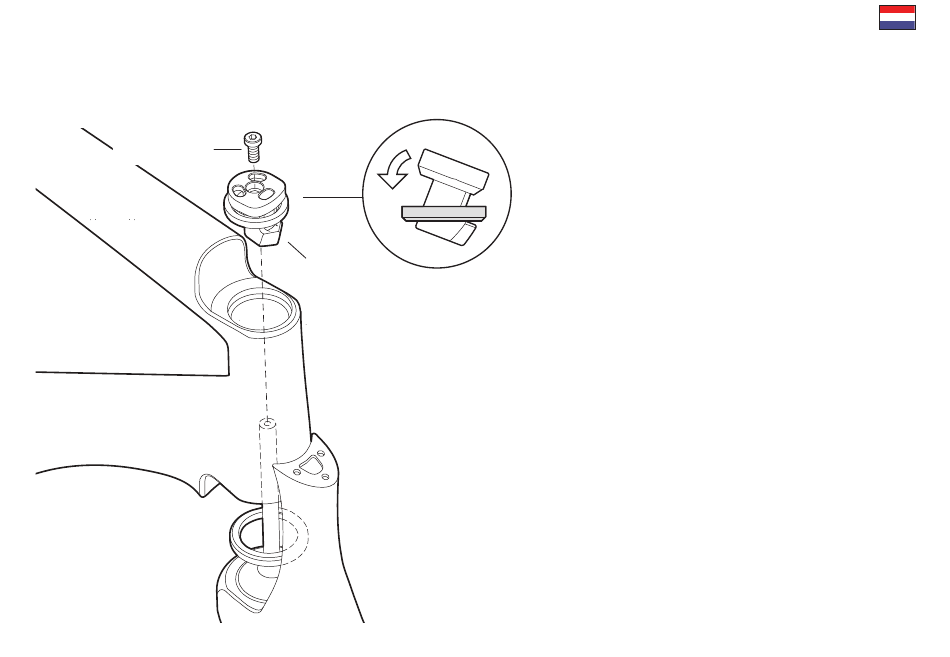

Bevestigingsbout
voorspanspoel
M6 x 18
mm
Voorspan-
spoel
Steek vóór het
installeren de
voorspantap door het
bovenste lager.
OPMERKING: Voor het
monteren van het S5
Disc balhoofd is
geen compressie-ring
nodig.
OPMERKING: Wij raden u aan het stuursysteem
eerst te monteren zonder slangen en/
of kabels. Zo raakt u vertrouwd met het
stuursysteem. Daarna kunt u het stuursysteem
compleet monteren.
1.
Controleer de onderdelen van het balhoofd om er zeker
van te zijn dat er geen scherpe of ruwe randen zijn die
een nadelig effect op de afstelling van de lageronderdelen
zouden kunnen hebben. Als er sprake is van ruwe randen,
laat de onderdelen dan repareren (scherpe randen
verwijderd) of vervang ze voordat u verder gaat.
2. Installeer het bovenlager op de voorspantap en druk deze
in het licht ingevette bovenste lagerhuis.
3. Druk het onderlager in het licht ingevette onderste
lagerhuis.
4. Vet de bovenste 10 mm van de trekstang van de fietsvork
licht in.
5. Monteer de vork door de trekstang door de lagers te
schuiven, zodat het onderlager contact maakt met het
onderste lageroppervlak van de vork en de trekstang in de
voorspantap zit.
6. Monteer de licht ingevette M6 bevestigingsschroef voor
de voorspantap en draai deze vast tot er geen speling
meer is. De definitieve afstelling volgt na het installeren
van de vorkafdekking.
OPMERKING: Deze afbeelding is slechts
bedoeld als voorbeeld voor montage. Bij de
uiteindelijke montage zijn alle slangen en
kabels aanwezig.
20
