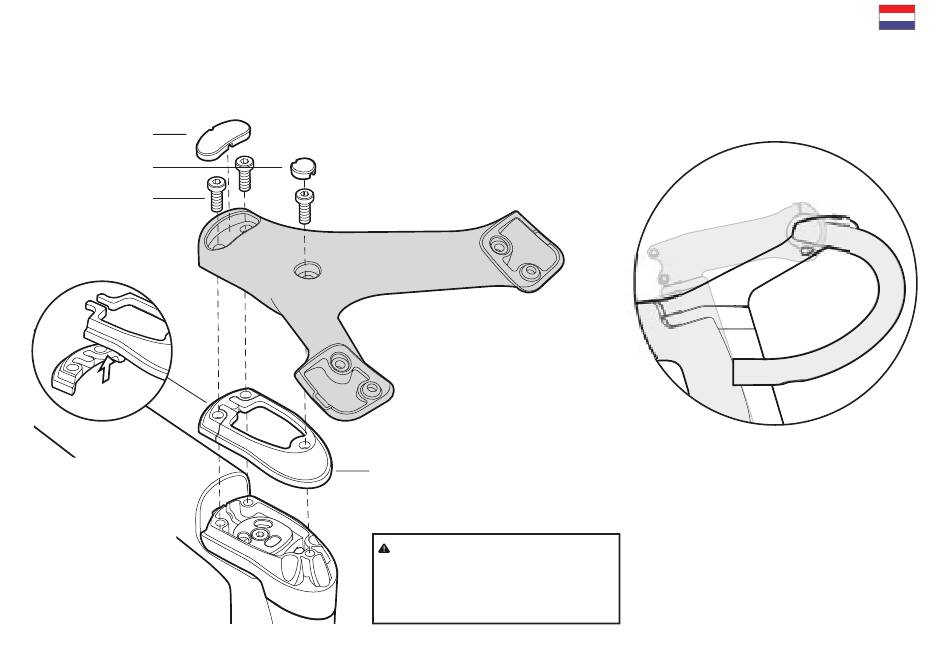

MONTAGE VAN DE VOORBOUW
Stangkop (achter)
Stangkop (voor)
M6
Stangbevestigings-
schroeven.
Zie pagina's 23-24
Dankzij de
2-delige voorbouw
afstandhouders
is montage en
demontage mogelij k
zonder de kabels
opnieuw te
installeren.
Bevestig de stang aan de bovenkant
van de vork door middel van de juiste
stangbevestigingsschroeven. De lengte van de
klemschroef moet beslist overeenstemmen met
de gekozen confi guratie van het afstandsstuk.
Zorg ervoor dat Loctite 242 is aangebracht
aan de stangbevestigingsschroeven en het
draaimoment 7-8 N is.
5 mm voorbouw
afstandhouder
(optioneel)
WAARSCHUWING
Deze afbeelding is slechts bedoeld
als voorbeeld voor montage. Bij de
uiteindelijke montage zijn alle
slangen en kabels aanwezig.
De basispositie van de S5 Disc
voorbouw komt overeen met die van
de vorige uitvoering S5 met een 6°
voorbouw en een 5 mm dop.
22
