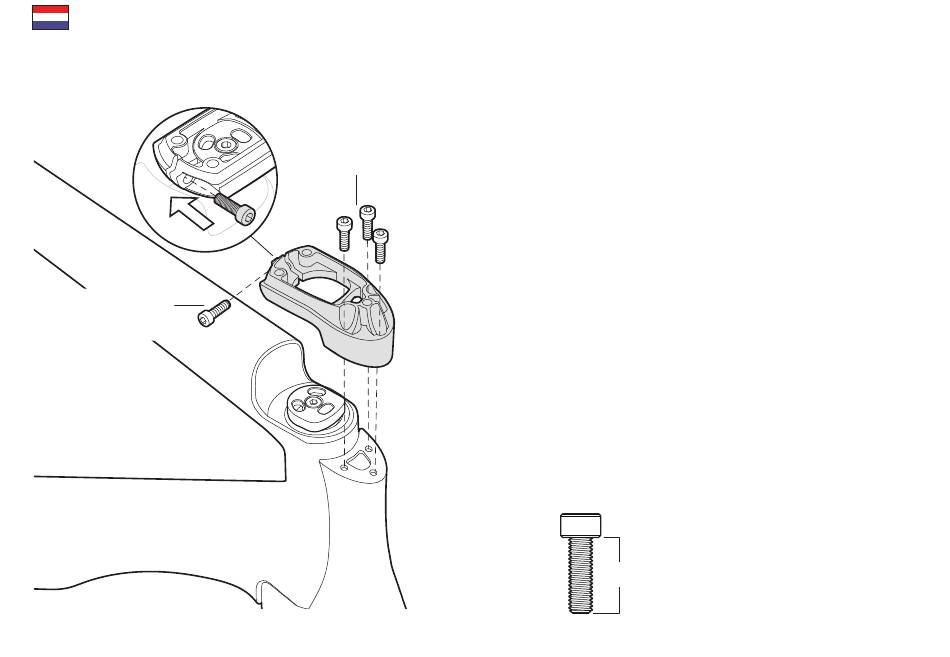

MONTAGE VORKAFDEKKING
Bevestigingsbout
draaimoment tot
5 Nm
Bovenkant vork
Bevestigingsschroef
M5 x 16
21
Fork Topper
Fixing Screw
M5 x 16
NB: Wij raden u aan het stuursysteem eerst
te monteren zonder slangen en/of kabels.
Zo raakt u vertrouwd met het stuursysteem.
Daarna kunt u het stuursysteem compleet
monteren.
1.
Plaats de vorkafdekking op de vork, zodat de voorspantap
op zijn plaats wordt gehouden en de drie voorste
schroefgaten in lijn zijn met de schroefgaten in de
vork. NB: Als de gaten niet in lijn liggen, controleer dan of
de vorkafdekking geschikt is voor de maat van uw frame/
vork.
2. Gebruik 3 van de geleverde M5 x 16 mm
bevestigingsschroeven, bevestig de bovenkant van de
vork aan de vork en draai aan tot 10 Nm.
3. Installeer de resterende M5 x 16 mm klembouten in de
bovenkant van de vork, stel de voorspanschroef zo af dat
de lager geen speling meer heeft en draai de klembout
aan tot 5Nm.
OPMERKING: Deze afbeelding is slechts
bedoeld als voorbeeld voor montage. Bij de
uiteindelijke montage zijn alle slangen en
kabels aanwezig.
Bevestigingsschroef
vorkafdekking
M5 x 16 mm
Werkelijke grootte
16mm
Er zijn in totaal 4
schroeven nodig om de
bovenkant van de vork te
installeren.
