TUBE ULTRAGAIN MIC100 Gebruiksaanwijzing
2. Bedieningselementen
(1)

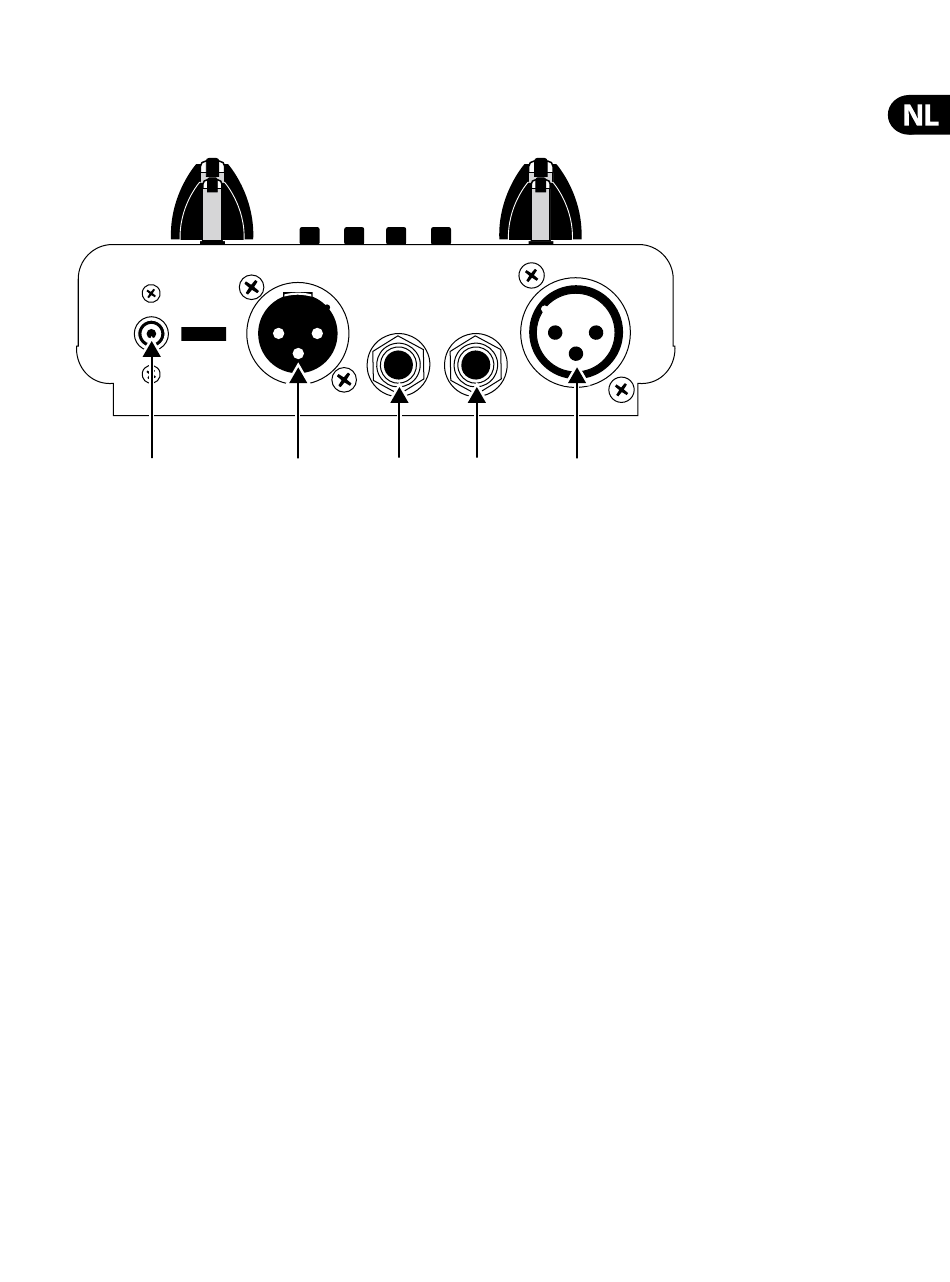

Afb. 2.1: Zijkant van de MIC100
2.1 Aansluitingen (Zijkant)
(1) Op deze NETVOEDINGSAANSLUITBUS sluit u de meegeleverde netvoeding
van de MIC100 aan. Met de voeding wordt het apparaat op het net aangesloten.
Naast de bus zit de trekontlasting voor de voeding.
(2) Dit is de symmetrische XLR-UITGANG van de MIC100. Via deze aansluiting
maakt u de verbinding naar de XLR-ingang van uw mengpaneel, naar uw
opnamesysteem of naar de eindversterker.
(3) Ook via de symmetrische KLINKERUITGANG kan de MIC100 met een
mengpaneel, opnamemedium of versterker worden verbonden.
(4) Op de symmetrische KLINKERINGANG van de MIC100 kan bijv. het signaal van
een elektrische gitaar worden aangesloten. Deze ingang is met parallel met de
XLR-ingang verbonden.
(5) Op deze symmetrische XLR-INGANG sluit u uw microfoon bij voorkeur aan.
◊ Anders dan de uitgangen, mag men de ingangen van de MIC100 nooit
tegelijk gebruiken!
(2)
(3) (4)
(5)
