ONDERHOUD
De schakelversteller vervangen en monteren
3
(C)
4
5
6

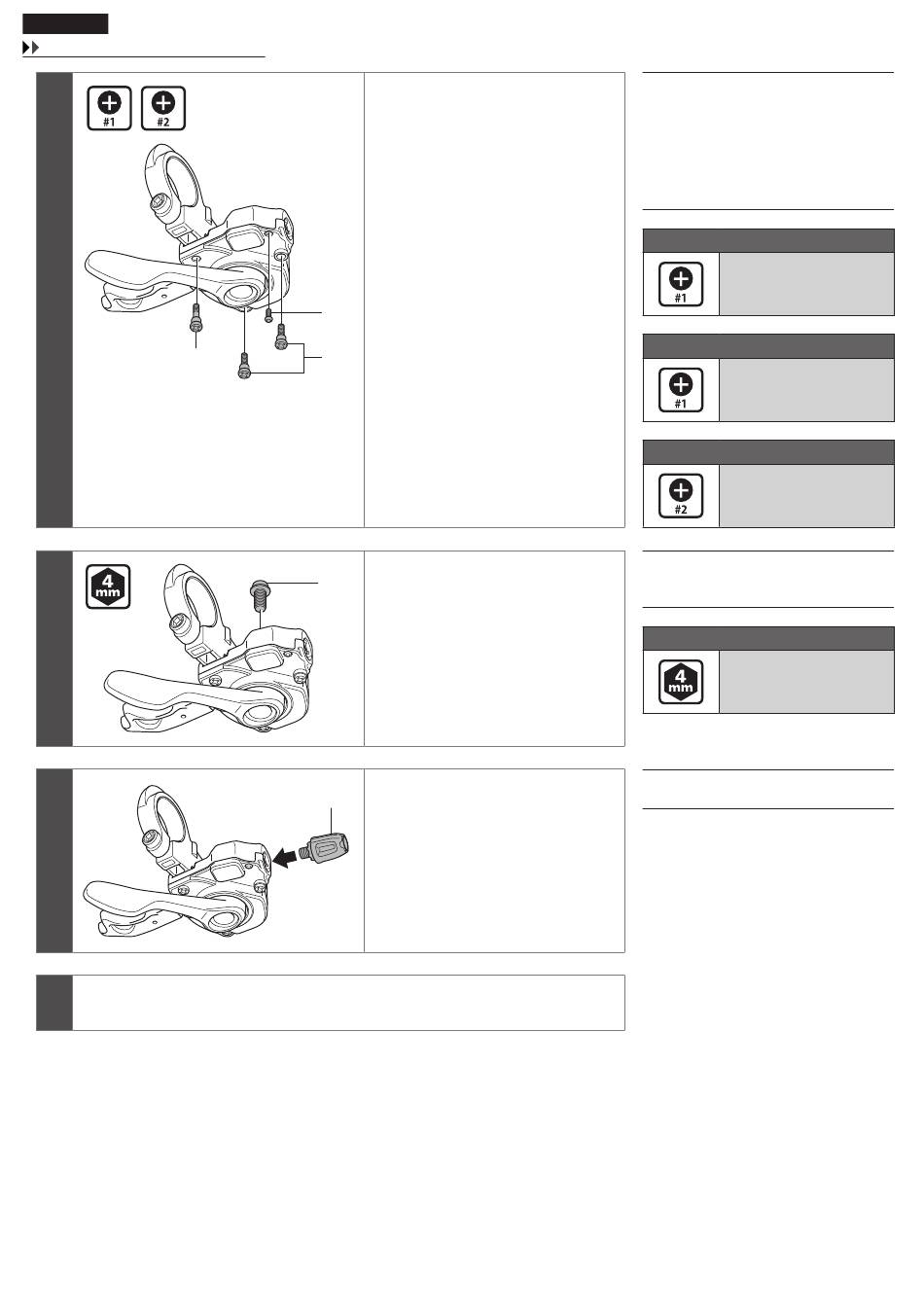

Volg de montageprocedure in "Vervangen van de indicatoreenheid" en monteer de
indicatoreenheid.
Vastzetten met 4 bevestigingsschroeven
van de schakelversteller.
(A)
(B)
Haal de bevestigingsbout van de eenheid
(A)
aan.
Breng de stelbout aan.
(A)
18
(A)
Bevestigingsschroef
schakelversteller (klein)
(B)
Bevestigingsschroef
schakelversteller (groot)
(C)
Bevestigingsschroef
schakelversteller (groot)
(A) Aanhaalmoment
0,08 Nm
(B) Aanhaalmoment
0,15 Nm
(C) Aanhaalmoment
0,5 Nm
(A)
Bevestigingsbout eenheid (M5 x
9,5 mm)
Aanhaalmoment
2,5 Nm
(A)
Stelbout
