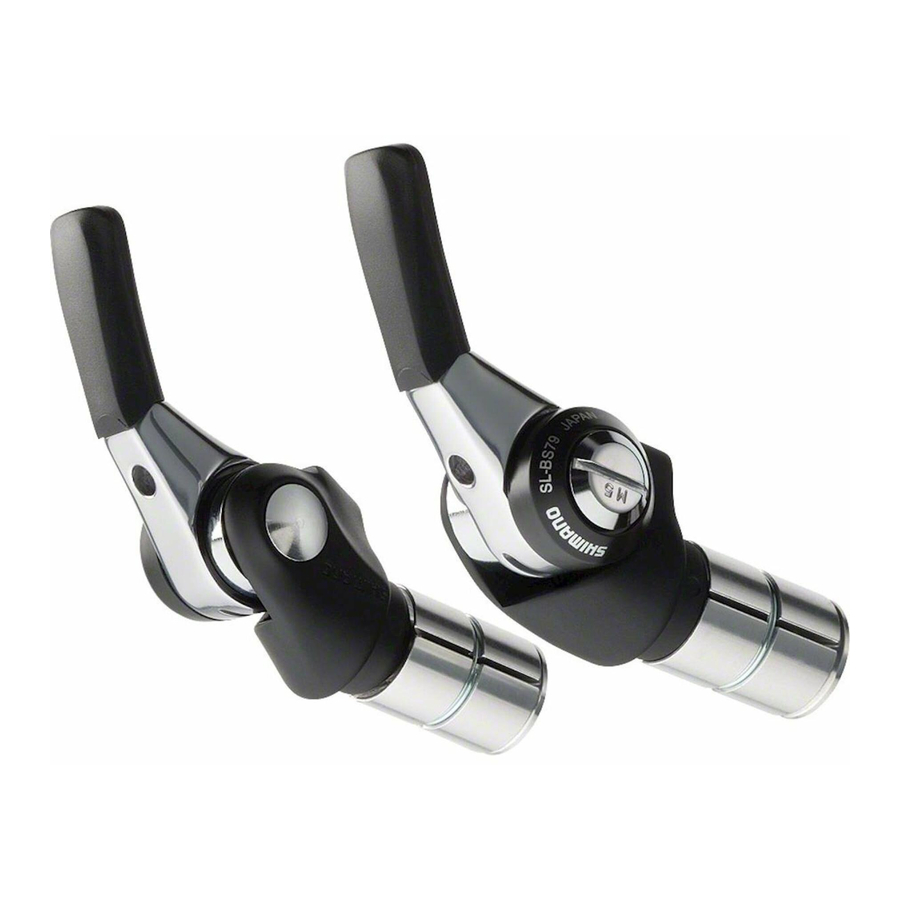

Shimano SL-BS79 - Technische servicehandleiding voor stuureindversnellingshendel

Algemene veiligheidsinformatie

• Om ernstig letsel te voorkomen:
  • Lees de service-instructies zorgvuldig door voordat u de onderdelen installeert. Losse, versleten of beschadigde onderdelen kunnen ervoor zorgen dat de fiets omvalt en ernstig letsel kan veroorzaken. We raden ten zeerste aan om alleen originele Shimano-vervangingsonderdelen te gebruiken.
  • Lees deze technische service-instructies zorgvuldig door en bewaar ze op een veilige plaats voor latere raadpleging.

Let op:

• Gebruik voor een soepele werking de gespecificeerde buitenkabel en kabelgeleider van de trapas.
• Omdat de hoge kabelweerstand van een frame met interne kabelgeleiding de SIS-functie zou belemmeren, mag dit type frame niet worden gebruikt.
• De glijvlakken van de binnenkabel en de buitenkabel moeten voor gebruik worden ingevet.
• De versnellingshendel kan worden gemonteerd op sturen met diameters van 19,0 - 22,0 mm.
• De bediening van de hendels met betrekking tot het schakelen moet alleen worden uitgevoerd wanneer het voorste kettingblad draait.
• Onderdelen hebben geen garantie tegen natuurlijke slijtage of verslechtering als gevolg van normaal gebruik.
• Neem bij vragen over de methoden van behandeling of onderhoud contact op met de plaats van aankoop.

Om de beste prestaties te realiseren, raden we aan om de volgende combinatie te gebruiken.

Installatie van de hendel

Wanneer u de componenten op carbon frame-/stuurvlakken installeert, dient u bij de fabrikant van het carbon frame/de carbon onderdelen na te gaan wat de aanbevolen aanhaalkoppel is, om te voorkomen dat u te vast aandraait, wat schade aan het carbon materiaal kan veroorzaken, en/of te los aandraait, wat kan leiden tot onvoldoende bevestiging van de componenten.

De afbeelding toont een uitleg van het geval waarin de versnellingshendel is geïnstalleerd op een drop-stuur. Installeer de voorste hendel op dezelfde manier.

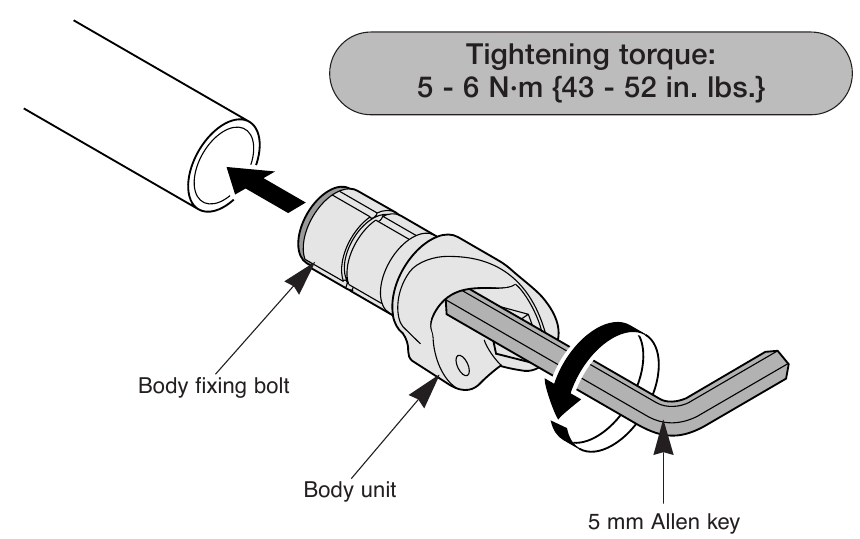

1. Bevestig de body-unit aan het stuur en draai vervolgens met een 5 mm inbussleutel de body-bevestigingsbout tegen de klok in om deze vast te draaien.

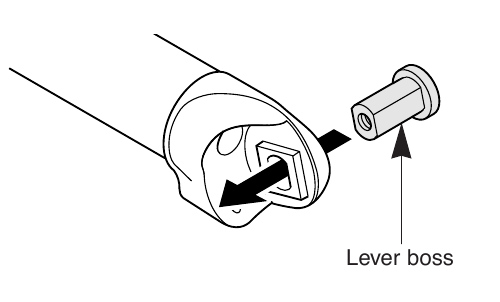

2. Installeer de hendelhouder op de body-unit.

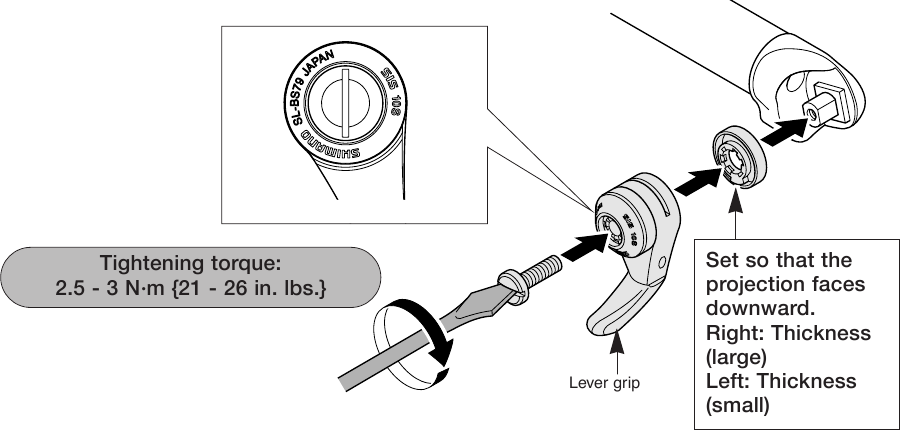

3. Installeer de hendel op de body-unit.

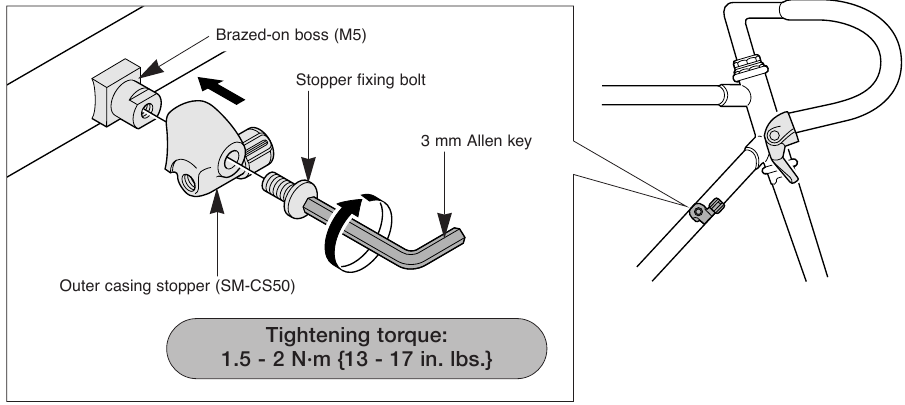

4. Installeer de buitenkabelstop op de nok.

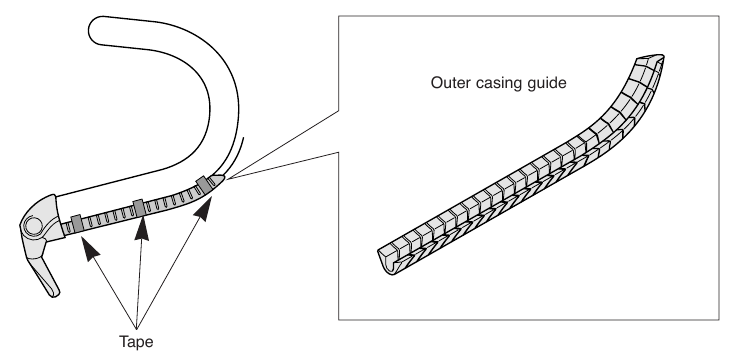

5. Plaats de buitenkabel langs het stuur, bedek de buitenkabel met de buitenkabelgeleider en gebruik vervolgens tape of een soortgelijk materiaal om deze voorlopig aan het stuur te bevestigen.

6. Wikkel het stuur in stuurlint.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho, Sakai-ku, Sakai-shi, Osaka 590-8577, Japan

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
