ONDERHOUD

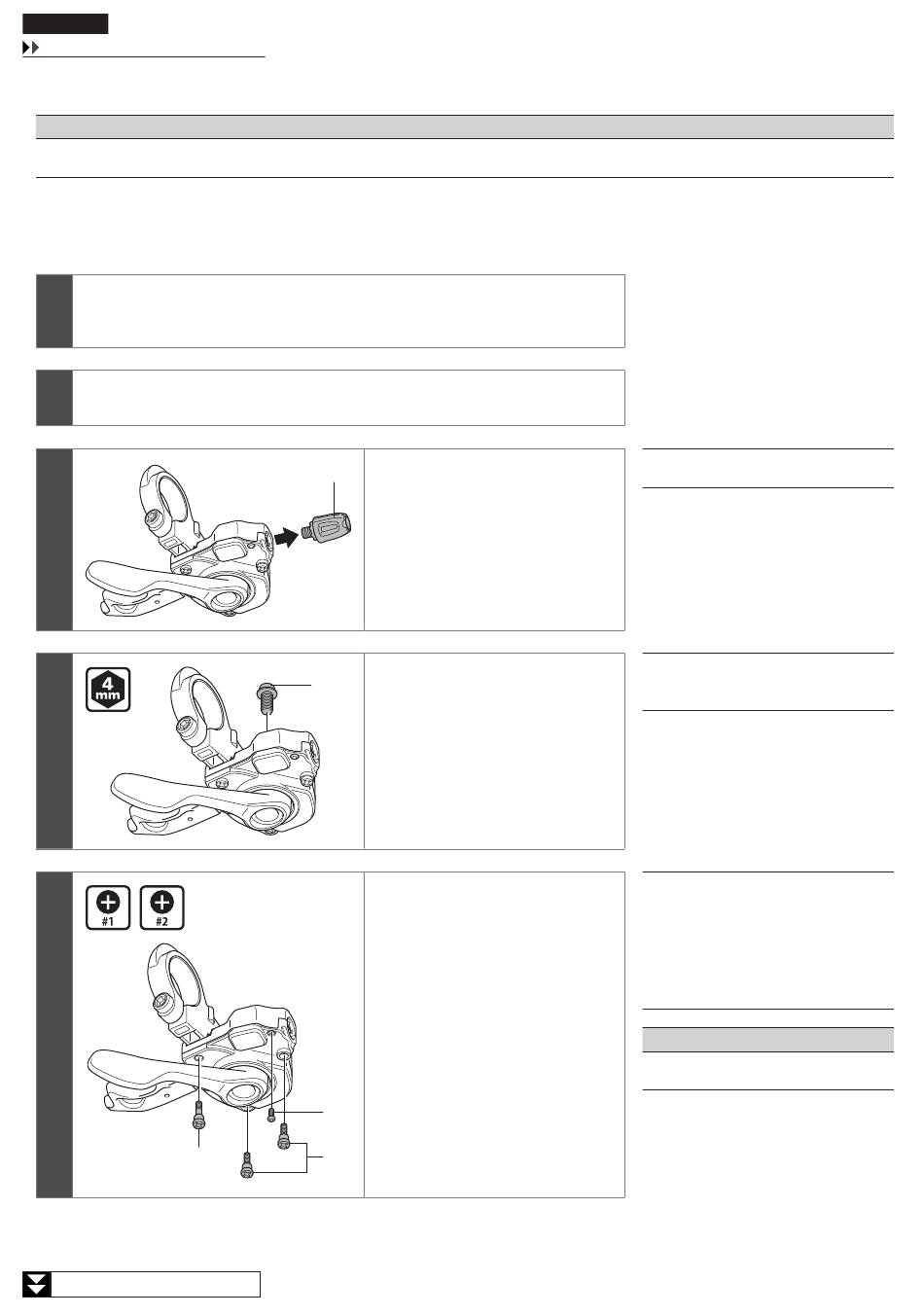

De schakelversteller vervangen en monteren
„ De schakelversteller vervangen en monteren
Demonteren en monteren mag alleen worden gedaan wanneer de schakelhendeleenheid wordt vervangen.
Demontageprocedure
Draai de bevestigingsbout (moer) van de kabel op de voor- of achterderailleur gedeeltelijk
1
los. Trek vervolgens de binnenkabel op dezelfde manier uit de schakelversteller als toen hij
werd aangebracht.
2
Volg de demontageprocedure in "Vervangen van de indicatoreenheid" en verwijder de
indicatoreenheid.
3
4
5
(C)
(z)
Wordt vervolgd op de volgende pagina
N.B.
Verwijder de stelbout.
(A)
Verwijder de bevestigingsbout van de
(A)
eenheid.
Verwijder de 4 bevestigingsschroeven
van de schakelversteller.
(y)
Schroevendraaier [nr. 1]
(z)
Schroevendraaier [nr. 2]
(A)
(y)
(B)
(y)
15
(A)
Stelbout
(A)
Bevestigingsbout eenheid (M5 x
9,5 mm)
(A)
Bevestigingsschroef
schakelversteller (klein)
(B)
Bevestigingsschroef
schakelversteller (groot)
(C)
Bevestigingsschroef
schakelversteller (groot)
N.B.
Verwissel schroeven (A), (B) en (C) niet.
