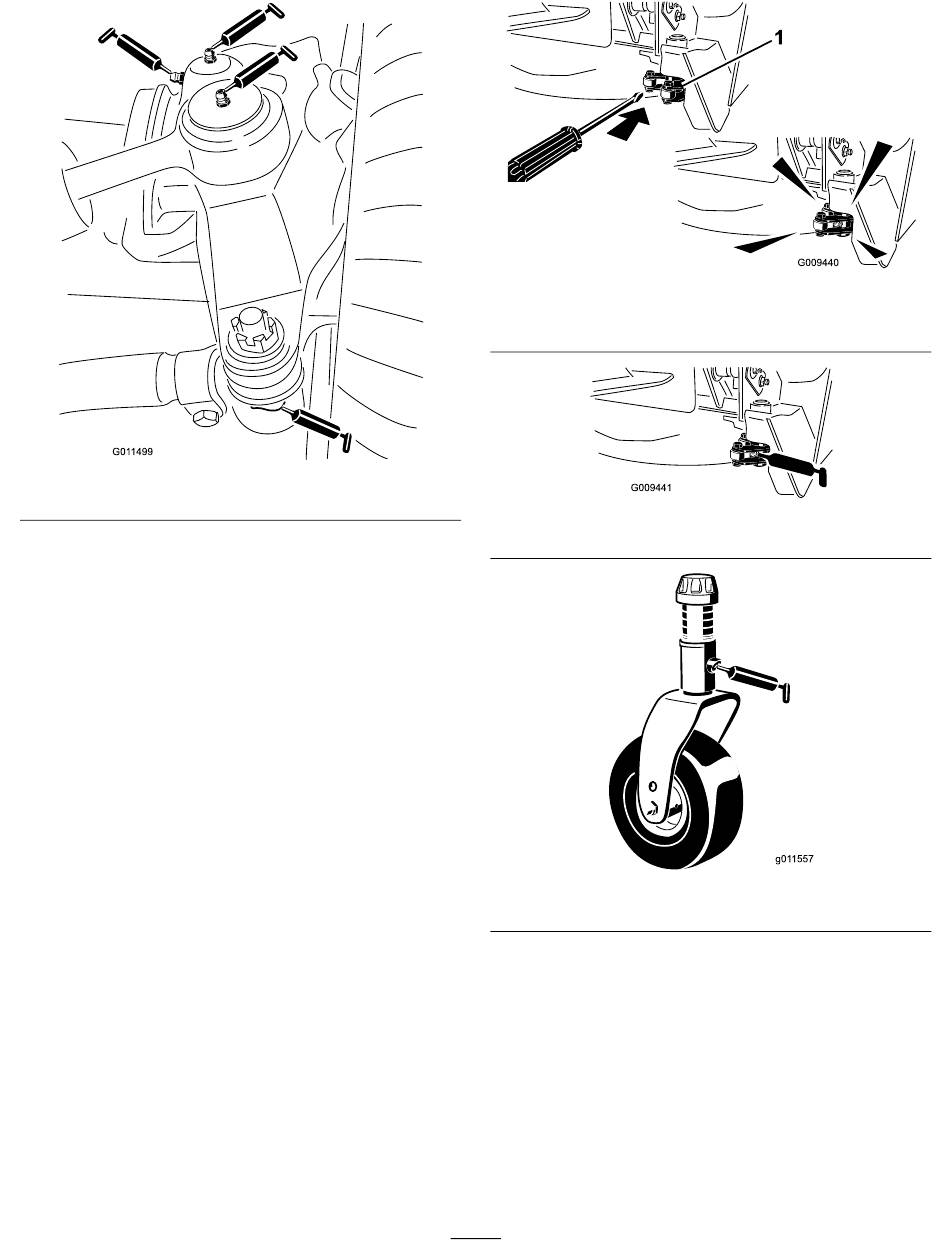

Middelste maaidek
Opmerking:
Mogelijk moet u het maaidek omhoog
brengen om bij de smeernippels van het draaipunt
van de sluiting en de onderste scharnierverbinding te
kunnen komen.
•
2 draaipunten van sluiting
Opmerking:
Mogelijk moet u de grendels
handmatig vrijstellen om bij de smeernippels te
komen
(Figuur
59). Gebruik een rolkoevoet om de
sluiting te sluiten en te openen.
•
2 lagerbussen van de as van de zwenkwielvork
(Figuur
61)
•
3 aslagers - onder de poelie
•
2 lagerbussen van draaipunt van spanpoeliearm
(Figuur
62)
Figuur 58
(Figuur
60)
(Figuur
62)
1. Sluiting
g011499
53
Figuur 59
Figuur 60
Figuur 61
g009440
g009441
g011557
