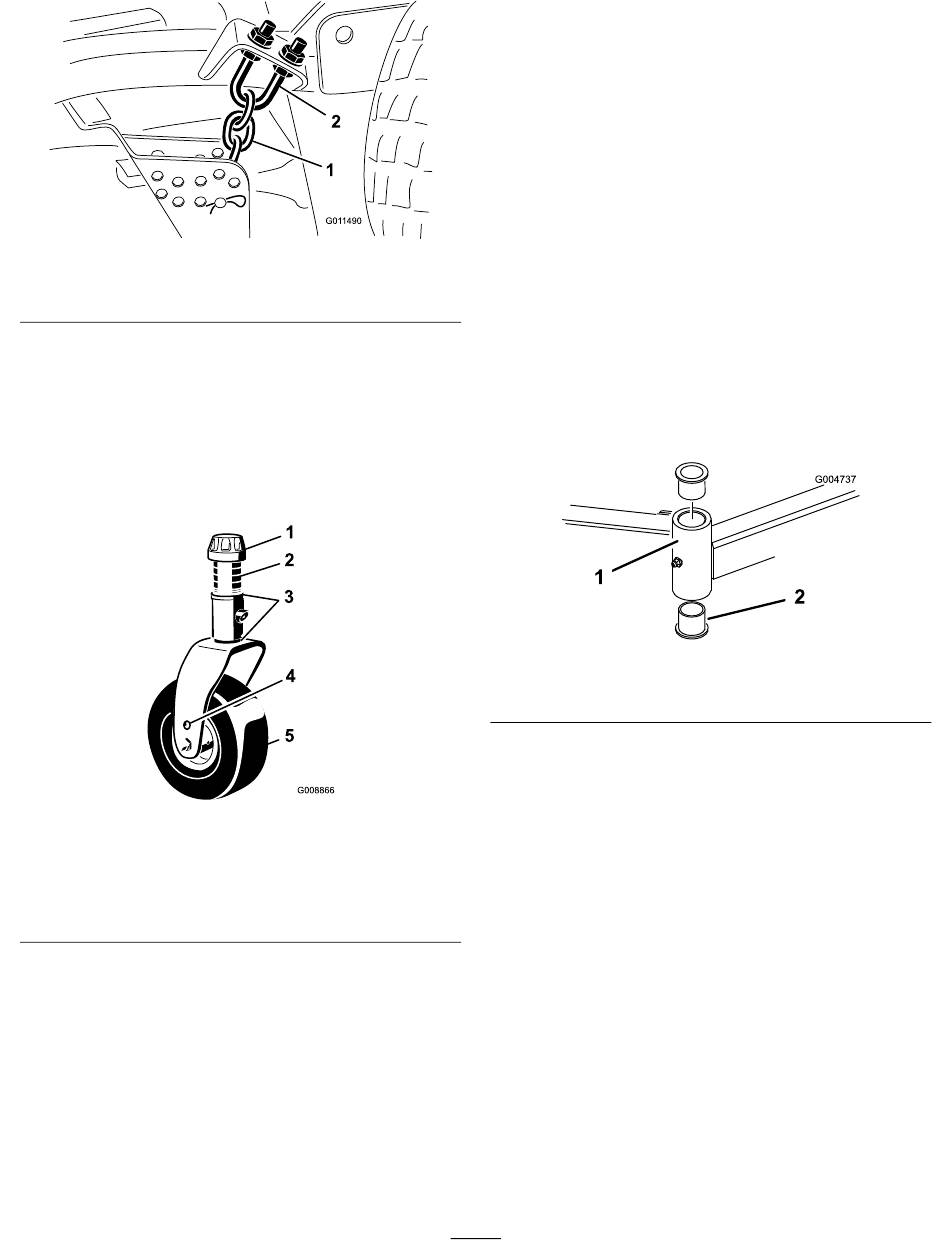

Figuur 100
1. U-bout
De zijmaaidekken afstellen
Onderhoudsinterval: Om de 800 bedrijfsuren
1.
Verwijder de klemkapjes van de spilas en
schuif de as uit de zwenkwielarm
Verplaats indien nodig de opvulstukken om het
zwenkwiel hoger of lager te zetten totdat het
maaidek de correcte schuinstand heeft
Figuur 101
1. Klemkapje
2. Afstandsstukken
3. Opvulstukken
2.
Plaats het klemkapje terug.
Onderhoud van de
lagerbussen in de
zwenkwielarmen
In de boven- en onderkant van de buis in de
zwenkwielarmen zitten lagerbussen gedrukt. Deze
lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
g011490
2. Maaihoogteketting
(Figuur
101).
g008866
4. Montage-openingen van
as
5. Zwenkwiel
naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los in de lagerbussen
zit, zijn de lagerbussen versleten en moeten deze
worden vervangen.
1.
Breng het maaidek omhoog zodat de wielen
vrijkomen van de grond en blokkeer het maaidek
zodat het niet kan vallen.
2.
Verwijder het klemkapje, (de) afstandsstuk(ken)
en de drukring van de bovenkant van de
zwenkwielas.
3.
Trek de zwenkwielas uit de buis waarin deze is
bevestigd.
Opmerking:
afstandsstuk(ken) onder op de as zitten.
4.
Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur
102).
Opmerking:
buis. Reinig de binnenkant van de buizen.
1. Buis van zwenkwielarm
5.
Smeer vet aan de binnen- en buitenkant van de
nieuwe lagerbussen.
6.
Druk de lagerbussen voorzichtig in de
bevestigingsbuis met behulp van een hamer en
een vlakke plaat.
7.
Controleer de zwenkwielas op slijtage en
vervang deze in geval van beschadiging.
8.
Druk de zwenkwielas door de lagerbussen en
de bevestigingsbuis.
9.
Schuif de drukring en afstandsstuk(ken) op de as
en installeer het klemkapje op de zwenkwielas
om alle onderdelen op hun plaats te houden.
Onderhoud van
zwenkwielen en lagers
Onderhoudsinterval: Om de 800 bedrijfsuren
1.
Verwijder de borgmoer van de bout waarmee
het zwenkwiel is bevestigd in de zwenkwielvork
73
Laat de drukring en
Tik ook de andere lagerbus uit de
Figuur 102
2. Lagerbussen
g004737
