Een verontreiniging van het oppervlak kan
schade toebrengen aan de lampen van de
koplichten en leiden tot een defect of een
ontploffing waardoor de veiligheid ernstig in
gevaar wordt gebracht.
U moet de lampen hanteren zonder het
transparante kwarts aan te raken. Gebruik een
schone tissue of houd de lamp vast bij de basis.
Specificatie: Raadpleeg uw Onderdelencatalogus.
1. Maak de kabelboom los van de lampbehuizing op de
achterkant van de lamp.
2. Verwijder de beschermende rubberen huls
(Figuur 31).

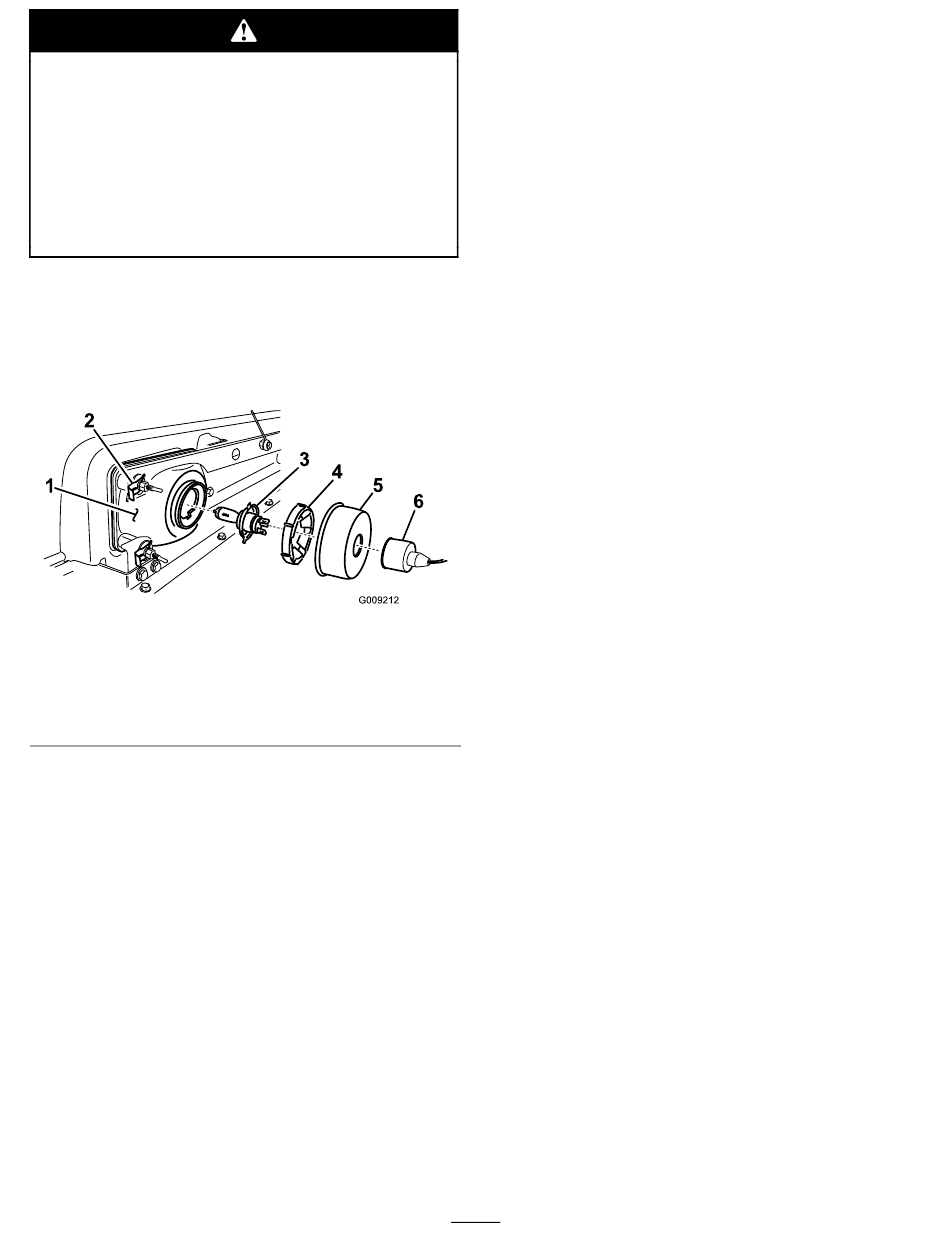

Figuur 31
1. Koplamp
2. Snelbevestiging en platte
ring
3. Koplamp
3. Ontspan de plastic borgring door deze een kwartslag
linksom te draaien. Verwijder de ring.
4. Verwijder de lampinrichting door deze achteruit, uit
de lampbehuizing te trekken.
5. Plaats een nieuwe lamp in de behuizing. Houd de
nieuwe lamp vast met een tissue om te voorkomen
dat het oppervlak verontreinigd raakt.
6. Zet de lamp vast door de borgring te monteren.
Draai de ring een kwartslag rechtsom om deze vast
te zetten.
7. Plaats de rubberen huls over de ring en de lamp.
8. Sluit de gloeilamp aan op de kabelboom.
Koplamp vervangen
Als u de koplamp verwijdert of vervangt, moet u de
kabelboom naar de gloeilamparmatuur losmaken als de
gloeilamp ook moet worden verwijderd.
4. Borgring
5. Rubberen huls
6. Aansluiting kabelboom
van koplamp
1. Verwijder de snelklemmen en ringen waarmee de
koplamp is bevestigd. Bewaar alle onderdelen.
2. Verwijder de koplamp door deze naar voren door
het gat in de voorbumper te trekken (Figuur 31).
3. Monteer de nieuwe koplamp via de opening in de
bumper (Figuur 31). Zorg ervoor dat de afstelpennen
op één lijn zijn met de gaten in de montagebeugel
in de bumper.
4. Zet de koplamp vast met de ringen en de
snelklemmen die u eerder hebt verwijderd.
5. Bevestig de koplamp aan de kabelboom die u eerder
hebt verwijderd.
6. Verstel de koplampen om de lichtbundel in de
gewenste stand te zetten.
Koplampen afstellen
Ga als volgt te werk om de stand van de koplampen af
te stellen als een koplamp is vervangen of verwijderd.
1. Draai het contactsleuteltje op AAN en ontsteek de
koplampen.
2. Gebruik de bevestigingen van de koplampen om
deze te draaien en zet de lichtbundel de gewenste
stand.
