Schuinstand van het middelste
maaidek afstellen
1.
Draai de contramoeren op de bovenkant
of de onderkant van de U-bout van de
maaihoogteketting los
2.
Stel de andere moeren af om de achterkant van
het maaidek hoger of lager te zetten en een
correcte schuinstand te verkrijgen.
3.
Draai de contramoeren vast.

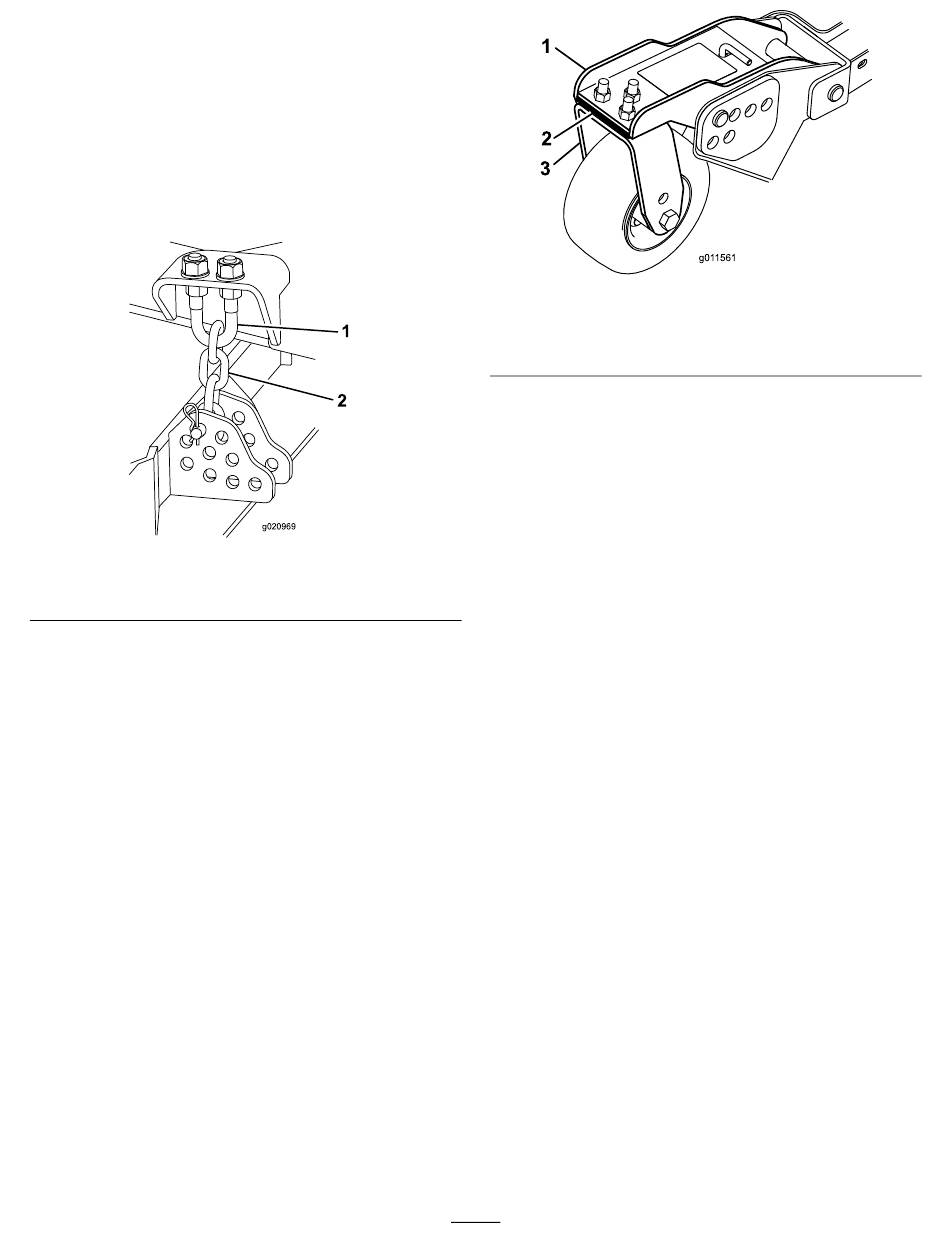

Figuur 122
1. U-bout
De zijmaaidekken afstellen
1.
Verwijder de inbusbouten en moeren waarmee
de zwenkwielarm is bevestigd aan de
zwenkwielvork
(Figuur
2.
Plaats indien nodig de opvulstukken om het
zwenkwiel hoger of lager te zetten totdat het
maaidek de correcte schuinstand heeft.
3.
Monteer de inbusbouten en de moeren.
(Figuur
122).
g020969
2. Maaihoogteketting
123).
1. zwenkwielarm
2. Opvulstukken
Onderhoud van de
lagerbussen in de
zwenkwielarmen
Verwijderen van de bussen
In de boven- en onderkant van de buis in de
zwenkwielarmen zitten lagerbussen gedrukt. Deze
lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
naar voren en naar achteren en van links naar rechts
bewegen. Als de spindel van de zwenkwiel los in de
bussen zit moet u de bussen vervangen.
1.
Breng het maaidek omhoog zodat de wielen
vrijkomen van de grond en blokkeer het maaidek
zodat het niet kan vallen.
2.
Verwijder het klemkapje, (de) afstandsstuk(ken)
en de drukring van de bovenkant van de
zwenkwielas.
3.
Trek de zwenkwielas uit de buis waarin deze is
bevestigd.
Opmerking:
afstandsstuk(ken) onder op de as zitten.
4.
Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur
124).
82
Figuur 123
3. zwenkwielvork
Laat de drukring en
g011561
