Onderhoud van maaidek
Het middelste maaidek
rechtop draaien (kantelen)
Opmerking:
Hoewel dit niet noodzakelijk is kunt het
middelste maaidek rechtop zetten.
1.
Breng het middelste maaidek een beetje van de
grond, stel de parkeerrem in werking, zet de
motor af en verwijder het contactsleuteltje.
2.
Verwijder de R-pen waarmee de dempers zijn
bevestigd aan de hefarmen

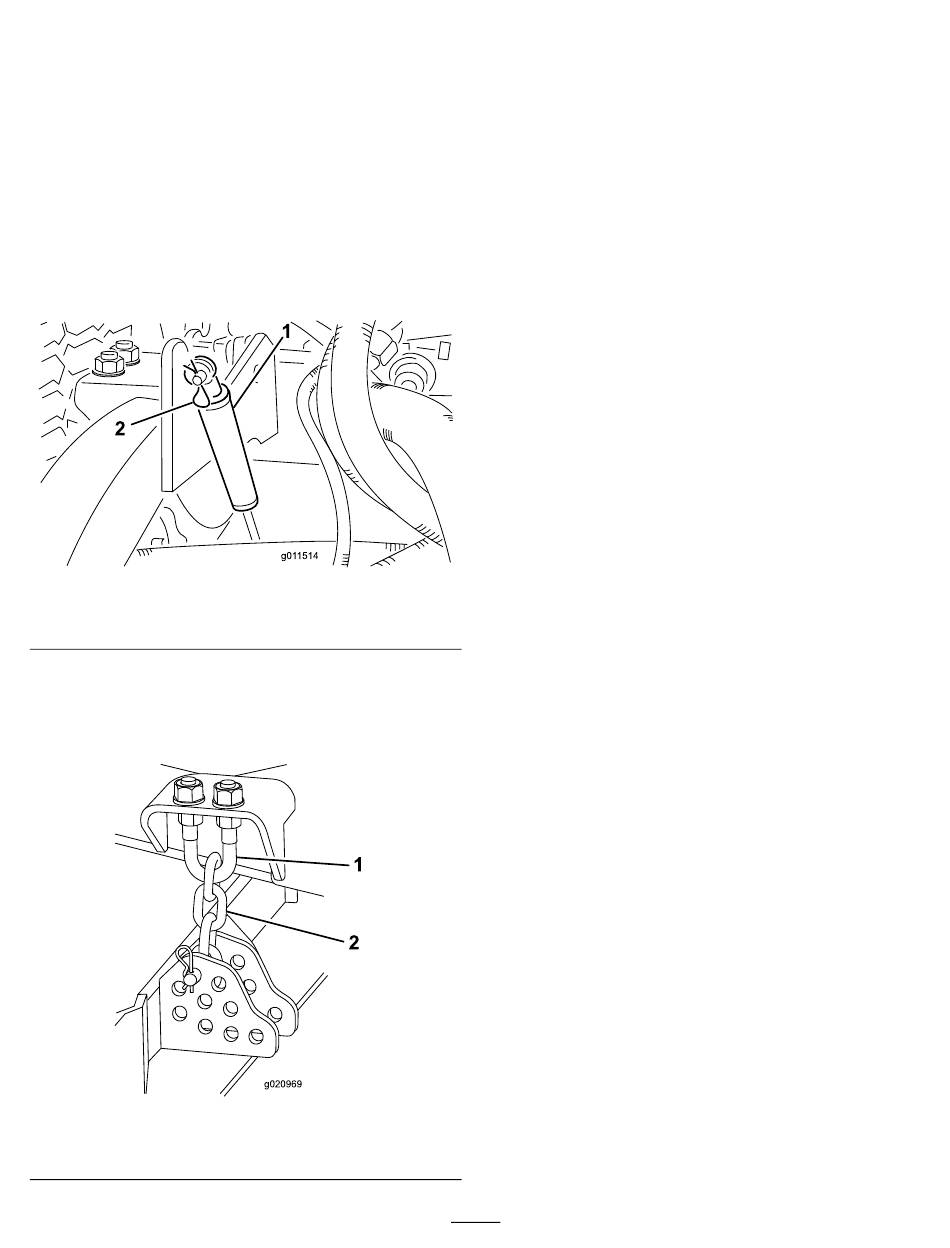

Figuur 120
1. Demper
3.
Kantel de demper in de richting van de maaikast.
4.
Verwijder de R-pen en de gaffelpen waarmee
de maaihoogtekettingen zijn bevestigd aan de
achterkant van het maaidek
Figuur 121
1. U-bout
(Figuur
120).
g011514
2. R-pen
(Figuur
121).
g020969
2. Maaihoogteketting
5.
Start de motor en laat het middelste maaidek
langzaam omhoog komen.
6.
Breng beide zijmaaidekken langzaam omhoog
totdat het zwaartepunt zich verplaatst en het
maaidek in de verticale stand begint te draaien.
7.
Zet de motor af en verwijder het contactsleuteltje.
Het middelste maaidek naar
beneden kantelen
1.
Laat de zijmaaidekken langzaam neer totdat het
zwaartepunt wordt verplaatst en het middelste
maaidek omlaag kantelt.
2.
Neem plaats op de bestuurdersstoel, start de
motor en laat het middelste maaidek zover neer
dat het de grond net niet raakt.
3.
Zet de motor af, wacht tot alle bewegende
delen tot stilstand zijn gekomen en verwijder het
contactsleuteltje.
4.
Zet de maaihoogtekettingen vast aan de
achterkant van het maaidek.
5.
Draai de dempers in de hoge stand en zet ze
vast met een gaffelpen en een borgpen.
Schuinstand van het
maaidek afstellen
Schuinstand van het maaidek
meten
De schuinstand van het maaidek is het verschil in
de maaihoogte tussen de voorkant van het mesvlak
en de achterkant van het mesvlak. Gebruik een
messchuinstand van 8 tot 11 mm. Dit wil zeggen dat
de achterkant van het mesvlak 8 tot 11 mm hoger is
dan de voorkant.
1.
Plaats de machine op een horizontaal oppervlak.
2.
Stel het maaidek in op de gewenste maaihoogte.
3.
Draai een mes zodat het recht naar voren wijst.
4.
Meet met een korte liniaal de afstand van de
grond tot de voorste rand van het mes.
5.
Draai de rand van het mes achterwaarts en
meet de afstand van de grond tot de rand van
het mes.
6.
Trek de afstand aan de voorkant van de afstand
aan de achterkant om de schuinstand te
berekenen.
81
