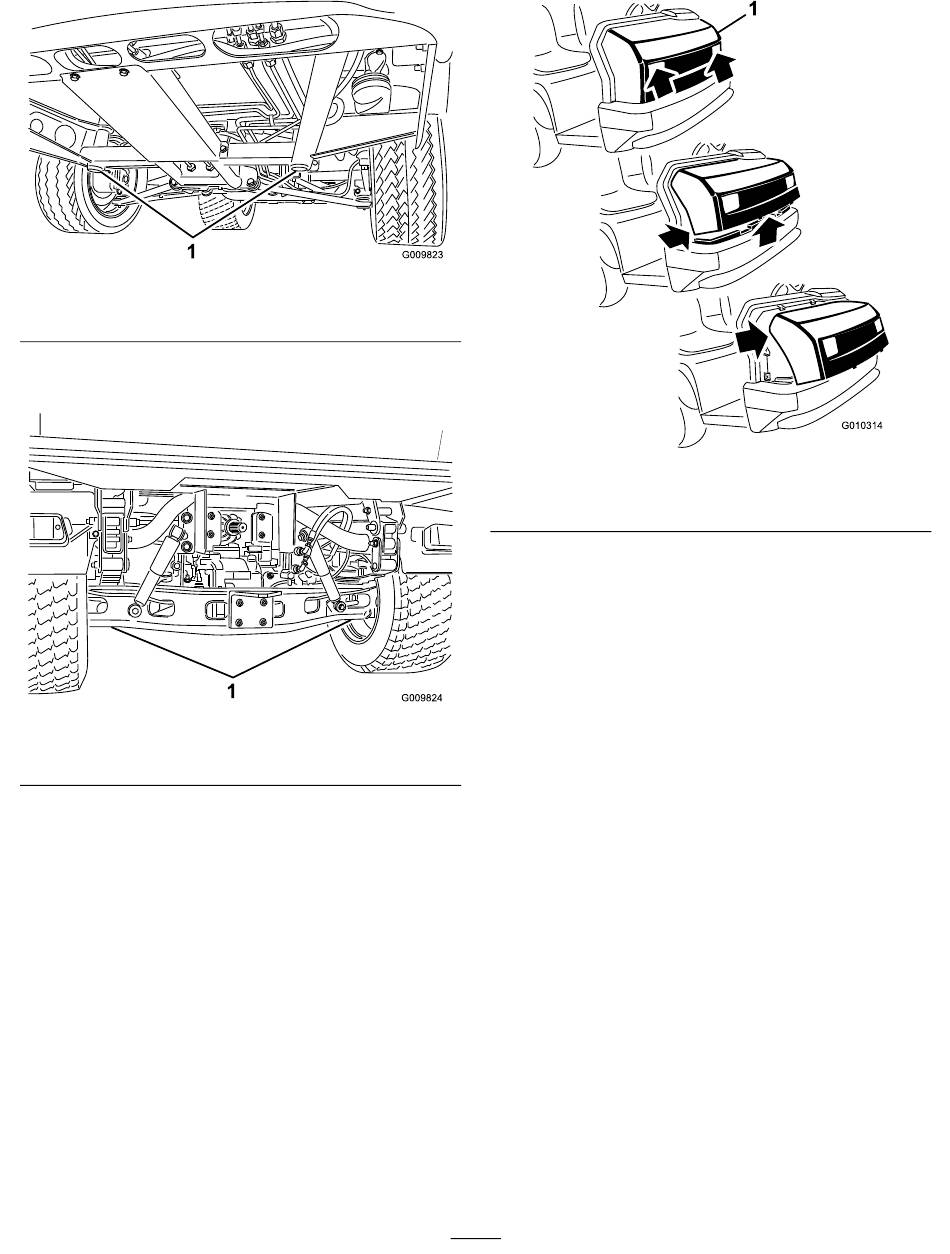

1. Krikpunten aan de voorzijde
Het krikpunt aan de achterzijde van de machine
bevindt zich onder de as
1. Krikpunten aan de achterkant
De motorkap verwijderen
en installeren
De motorkap verwijderen
1.
Pak de motorkap beet via de openingen van
de koplampen en til de motorkap op om de
montagelipjes uit de sleuven in het frame te
laten klikken
(Figuur
Figuur 33
(Figuur
34).
Figuur 34
35).
g009823
1. Motorkap
2.
Draai de onderkant van de motorkap omhoog
tot u de bovenste montagelipjes uit de sleuven
in het frame kunt trekken
3.
Draai de bovenzijde van de motorkap naar voren
en koppel de kabelstekkers van de koplampen
los
(Figuur
4.
Verwijder de motorkap.
g009824
De motorkap plaatsen
1.
Sluit de lampen aan.
2.
Steek de bovenste montagelipjes in de sleuven
van het frame
3.
Steek de onderste montagelipjes in de sleuven
van het frame
4.
Controleer of de motorkap goed in de groeven
aan de bovenzijde, de zijkanten en de onderzijde
valt.
39
Figuur 35
(Figuur
35).
(Figuur
35).
(Figuur
35).
g010314
35).
