Onderhoud hydraulisch
systeem
Hydraulisch filter
vervangen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 800 bedrijfsuren
Belangrijk:
Als een ander filter wordt gebruikt,
kan de garantie van bepaalde onderdelen komen
te vervallen.
1.
Plaats de machine op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking
en verwijder het sleuteltje uit het contact.
2.
Reinig de omgeving van de plaats waar het filter
wordt gemonteerd

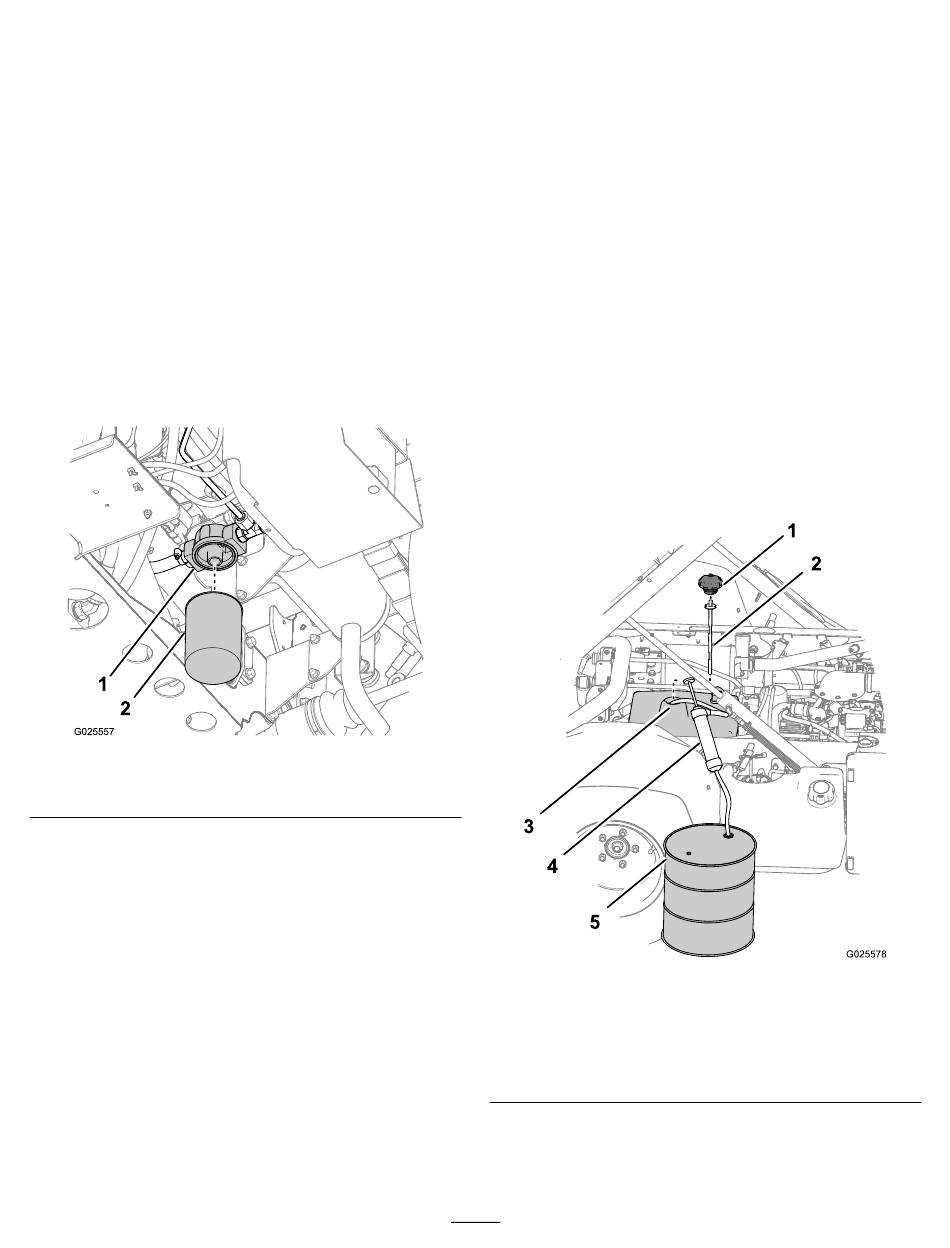

Figuur 82
1. Filtertussenstuk
3.
Plaats een opvangbak onder het filter
82).
4.
Verwijder het filter door dit linksom te draaien
(Figuur
82).
5.
Reinig het bevestigingsoppervlak voor het filter
op het filtertussenstuk
6.
Smeer de pakking van het nieuwe filter met
de gespecificeerde Mobil M15 hydraulische
vloeistof.
7.
Draai het filter op het filtertussenstuk totdat de
pakking van het filter contact maakt met het
bevestigingsoppervlak van het filtertussenstuk
(Figuur
82) en draai het filter vervolgens een
extra ½ slag vast
8.
Start de motor en laat deze ongeveer 2 minuten
lopen om lucht uit het systeem te verwijderen.
(Figuur
82).
2. Hydraulisch filter
(Figuur
(Figuur
82).
(Figuur
82).
9.
Schakel de motor uit en controleer het peil van
de hydraulische vloeistof, en controleer het
gebied rond het filter op lekken.
Hydraulische vloeistof
verversen
Onderhoudsinterval: Om de 800 bedrijfsuren
Type hydraulische vloeistof: Mobil M15
Inhoud hydraulische tank: (niet-TC-modellen):
7,5 liter
Capaciteit hydraulische vloeistof: (niet-TC-
modellen met het optionele hydraulische systeem met
hoge stroming of TC-modellen): 15,1 liter
1.
Plaats de machine op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking
en verwijder het sleuteltje uit het contact.
2.
Haal de laadbak op.
3.
Verwijder de dop van de vulbuis van het
reservoir en trek de peilstok eruit
g025557
1. Dop
2. Peilstok
3. Vulbuis (hydraulisch
reservoir)
4.
Leid de inlaatslang van de hevelinrichting via de
vulbuis van het hydraulische reservoir tot op de
bodem van het reservoir
62
(Figuur
Figuur 83
4. Hevelinrichting
5. Opvangvat
(Figuur
83).
83).
g025578
