Het hydraulische systeem
bedienen
De hydraulische bediening levert hydraulisch
vermogen vanuit de machinepomp als de motor loopt.
Deze kracht kan worden benut via de snelkoppelingen
aan de achterkant van de machine.
VOORZICHTIG
Hydraulische vloeistof die onder druk
ontsnapt, kan voldoende kracht hebben
om door de huid heen te dringen, en letsel
veroorzaken.
Wees voorzichtig bij het aansluiten
en losmaken van de hydraulische
snelkoppelingen. Zet de motor uit, stel de
parkeerrem in werking, laat het werktuig neer
en zet de op afstand bedienbare hydraulische
klep in de vergrendelde zweefstand om de
druk in het hydraulische systeem op te heffen,
voordat u de snelkoppelingen aansluit of
losmaakt.
Belangrijk:
Als meerdere machines hetzelfde
werktuig gebruiken, kan er kruisbesmetting van
de transmissievloeistof plaatsvinden. Ververs
daarom de transmissievloeistof vaker
De hydraulische hefhendel
van de laadbak gebruiken om
hydraulische werktuigen te
bedienen
•
UIT
Dit is de normale stand van de bedieningsklep
wanneer deze niet in gebruik is. In deze stand
zijn de doorlaatopeningen van de bedieningsklep
geblokkeerd en een eventuele lading wordt
in beide richtingen tegengehouden door de
afsluitkleppen.
•
O
(stand snelkoppeling A)
MHOOG
Deze stand brengt de laadbak of het werktuig
aan de trekhaak omhoog, of zorgt voor druk op
snelkoppeling A. Zo kan ook hydraulische olie uit
snelkoppeling B terugvloeien naar de klep en van
daaruit naar het reservoir. Dit is een tijdelijke stand
en zodra de hendel wordt losgelaten, springt deze
automatisch terug naar de middelste stand, U
1. Snelkoppeling A
•
O
-stand (snelkoppeling B)
MLAAG
Deze stand laat de laadbak of het werktuig
aan de trekhaak neer, of zorgt voor druk op
snelkoppeling B. Zo kan ook hydraulische vloeistof
uit snelkoppeling A terugvloeien naar de klep en
van daaruit naar het reservoir. Dit is een tijdelijke
stand en zodra de hendel wordt losgelaten, springt
deze automatisch terug naar de middelste stand,
Uit. Wanneer u de schakelhendel kort in deze
stand houdt en vervolgens weer loslaat, kan er
hydraulische vloeistof stromen naar snelkoppeling
B, waardoor kracht wordt overgebracht op de
achterste trekhaak. Als u de hendel loslaat,
handhaaft deze de neerwaartse kracht op de
trekhaak.
Belangrijk:
OMLAAG-stand houdt bij het gebruik van een
hydraulische cilinder, zal de hydraulische
vloeistof langs de ontlastklep stromen,
waardoor schade kan ontstaan aan het
hydraulische systeem.
•
A
-stand
AN
Deze stand is vergelijkbaar met Omlaag
(snelkoppeling B). Bovendien kan bij deze stand
hydraulische vloeistof naar snelkoppeling B
stromen, met het verschil dat de hendel in
deze stand wordt vastgezet in een uitsparing
in het bedieningspaneel. Op deze manier
kan er voortdurend hydraulische vloeistof
stromen naar werktuigen die gebruikmaken van
een hydraulische motor. Gebruik deze stand
uitsluitend bij werktuigen met een hydraulische
motor.
.
IT
Belangrijk:
met een hydraulische cilinder of als er geen
werktuig is aangekoppeld, zal de hydraulische
vloeistof langs de ontlastklep stromen,
37

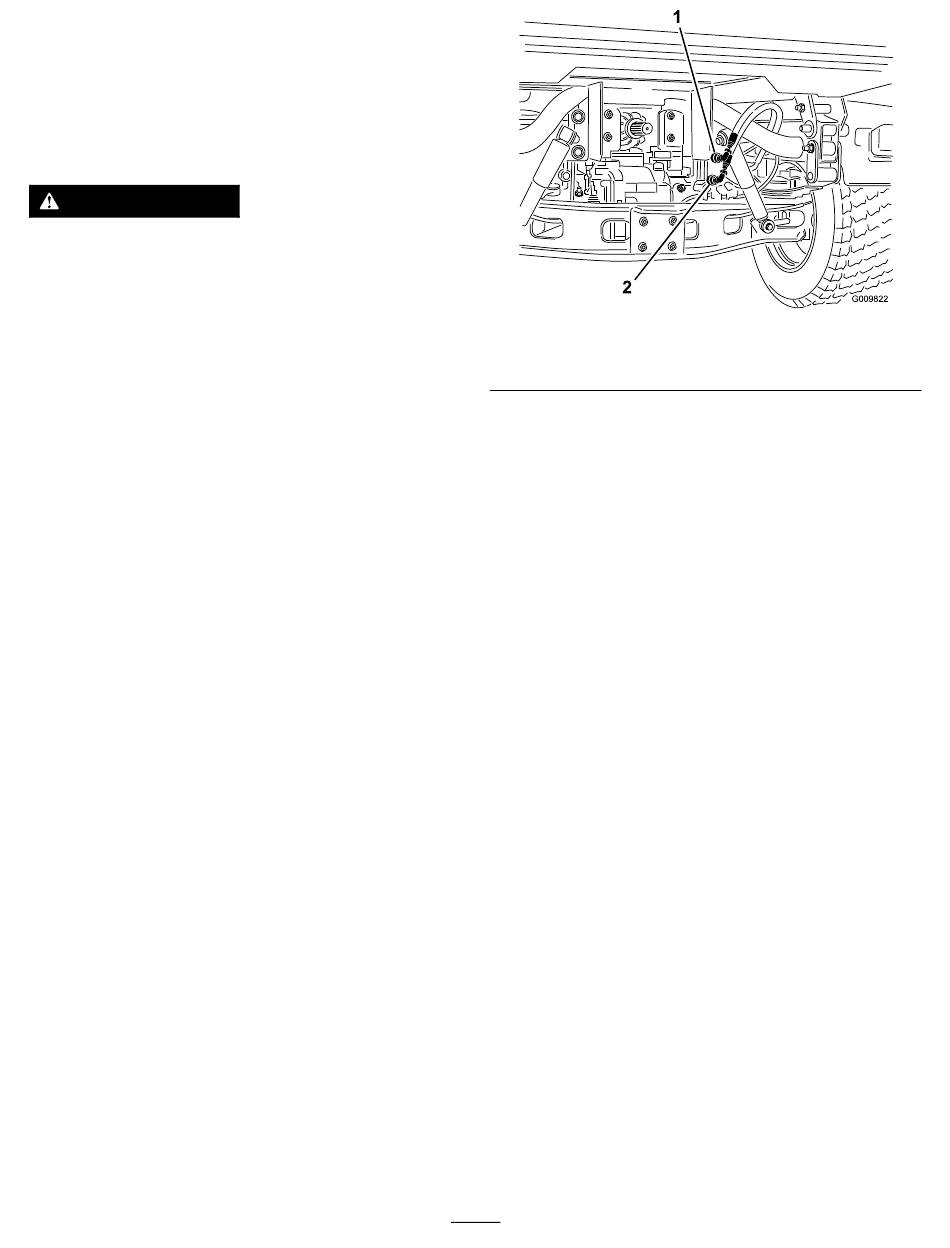

Figuur 37
2. Snelkoppeling B
Als u de schakelhendel in de
Als de A
-stand wordt gebruikt
AN
g009822
