Parkeerremhendel
Als u de motor afzet, moet u de parkeerrem
10) in werking stellen om te voorkomen dat de
machine per ongeluk in beweging komt. Als u de
machine op een steile helling parkeert, moet u de
parkeerrem in werking stellen.
•
Om de parkeerrem in werking te stellen, moet u
de hendel naar achteren trekken.
•
Duw de parkeerremhendel naar voren om de
parkeerrem vrij te zetten.
Opmerking:
Zet de parkeerrem vrij voordat u
de machine verplaatst.
•
Als u het voertuig parkeert op een steile helling,
zet dan de transmissie in de stand P (
en stel de parkeerrem in werking. Plaats blokjes
achter de wielen om te voorkomen dat de machine
de helling afrolt.

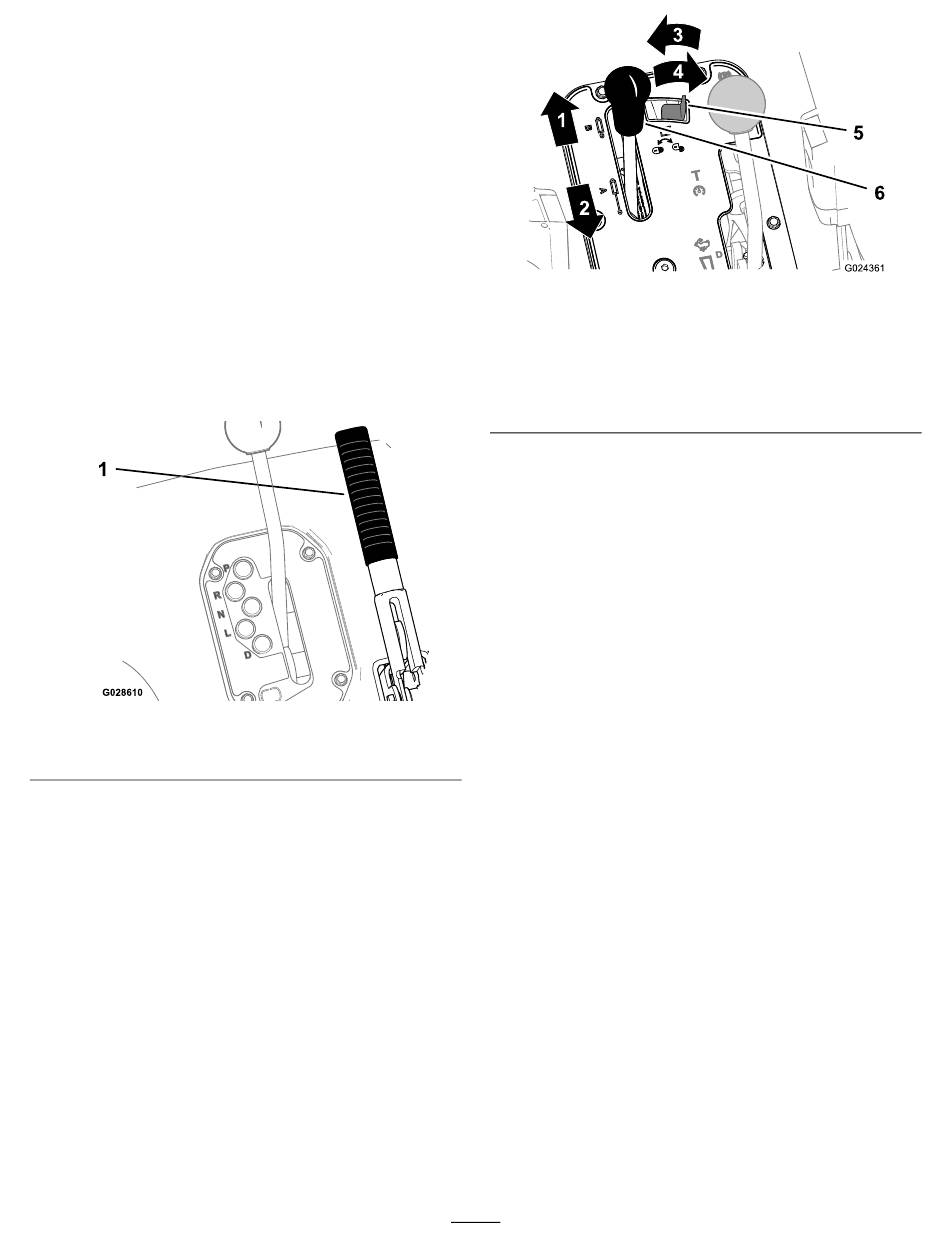

Figuur 10
1. Parkeerremhendel
Hendel van de hydraulische
hefinrichting
Met de hydraulische hefinrichting kan de laadbak
omhoog en omlaag worden bewogen. Beweeg de
hydraulische hefhendel naar achteren om de laadbak
omhoog te brengen, en naar voren om deze omlaag
te brengen
(Figuur
11).
Belangrijk:
Wanneer u de bak laat zakken,
hou dan de hendel nog 1 à 2 seconden in de
vooruitstand nadat de bak contact heeft gemaakt
met het frame om de bak vast te zetten in
de neergelaten stand. Houd de hydraulische
hefinrichting niet langer dan 5 seconden in de
stand voor omhoogbrengen of neerlaten nadat de
cilinders hun uiterste stand hebben bereikt.
(Figuur
1. Laadbak neerlaten
)
PARKEREN
2. Laadbak omhoog brengen
3. Vergrendeld
Vergrendeling hydraulische
hefinrichting
Met de vergrendeling kan de hefhandgreep worden
vergrendeld zodat de hydraulische cilinders niet
werken als de machine niet is uitgerust met een
laadbak
de stand A
bediend.
Hendel voor het snelheidsbereik
g028610
De hendel voor het snelheidsbereik
dient om 1 van de 4 werkinstellingen voor het
snelheidsbereik te selecteren, zodat u de maximale
rijsnelheid of een snelheidsbereik voor transport
van de machine tussen werkterreinen precies kunt
regelen.
20
Figuur 11
4. Ontgrendeld
5. Vergrendeling
6. Hendel hydraulische
(Figuur
11). Vergrendelt ook de hefhendel in
als er werktuigen hydraulisch worden
AN
g024361
hydraulische hefinrichting
hefinrichting
(Figuur
12)
