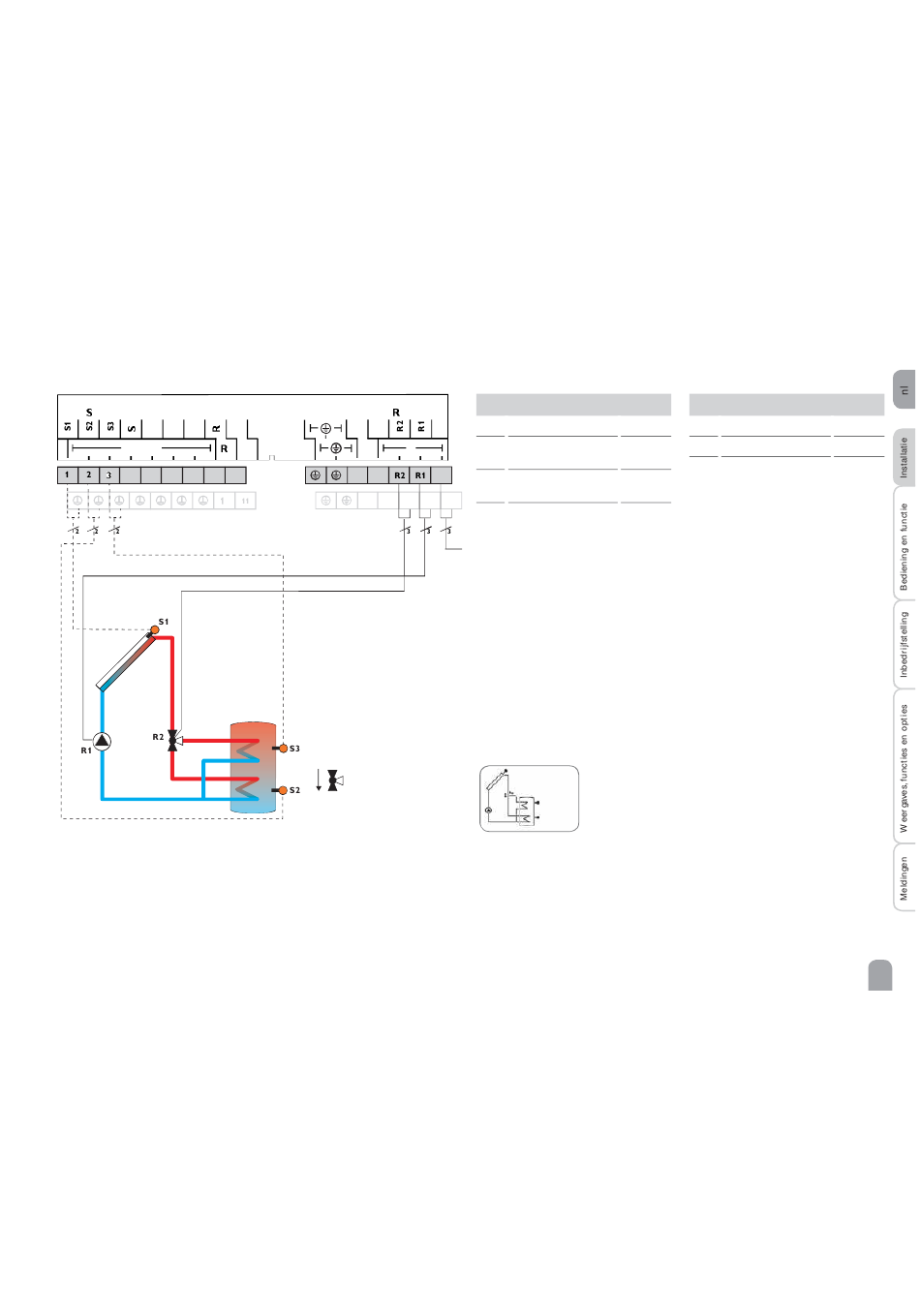

Systeem 4: Zonne-energiesysteem met 1 boiler en 3-wegklep voor boilerlagenvulling
S1
S2
S3
S4
N etz
Mains
De regelaar vergelijkt de temperatuur bij de temperatuursensor S1 met de tem-
peraturen bij S2 en S3. Als de gemeten temperatuurverschillen groter zijn de in-
gestelde waarde voor de inschakeltemperatuurverschillen, dan wordt de pomp
(R1) in bedrijf gesteld en via de klep (R2) wordt het betreffende boilergedeelte tot
aan de ingestelde gewenste resp. maximumtemperatuur van de boiler geladen. De
voorrangslogica zorgt er voor dat het bovenste gedeelte van de boiler eerst wordt
geladen.
Display weergave Systeem 4
doorstromingsrichting
in stroomloze toestand
Sensoren
Temperatuur collector
1 / GN D
Temperatuur boiler
2 / GN D
onder
Temperatuur boiler
3 / GN D
boven
vrij
4 / GN D
Relais
R1
Zonnepomp
R1 / N / PE
R2
Klep zonne-energie
R2 / N / PE
R4
vrij
R4 / R4
11
