2.5 Systemen

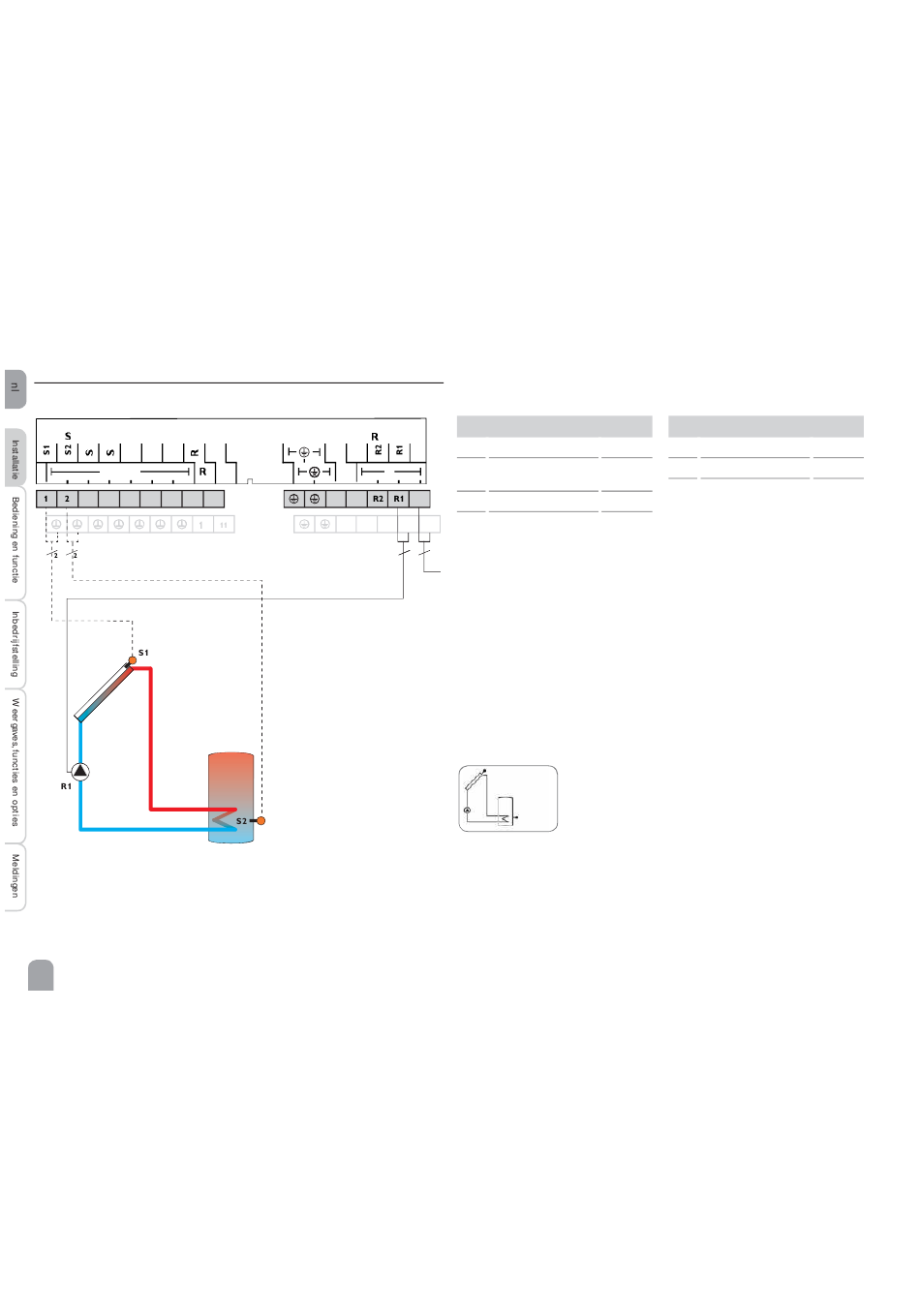

Systeem 1: standaard-zonne-energiesysteem met 1 boiler
8
Sensoren
S1
Temperatuur collector
S2
Temperatuur boiler
onder
S3
vrij
S4
vrij
N etz
Mains
De regelaar stelt het temperatuurverschil tussen collectorsensor S1 en boilersen-
sor S2 vast. Zodra het verschil groter is dan of gelijk is aan de ingestelde waarde
voor het inschakeltemperatuurverschil, wordt de pomp (R1) ingeschakeld en dus de
boiler geladen tot het uitschakeltemperatuur verschil of de maximumtemperatuur
van de boiler is bereikt.
Display weergave Systeem 1
Relais
1 / GN D
R1
Zonnepomp
2 / GN D
R2
vrij
R4
vrij
3 / GN D
4 / GN D
R1 / N / PE
R2 / N / PE
R4 / R4
