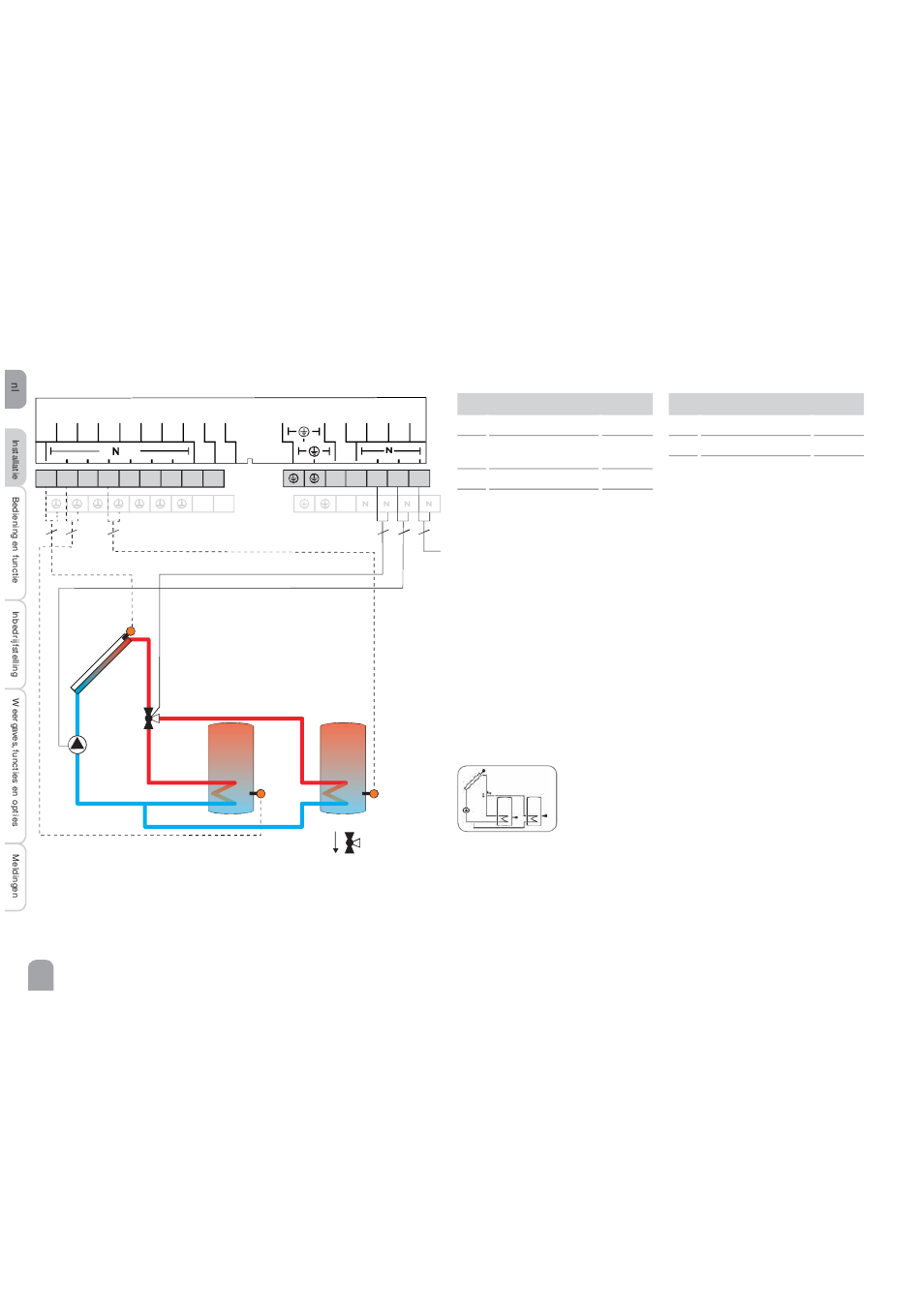

Systeem 5: 2-boiler-zonne-energiesysteem met kleplogica, 1 pomp, 3 sensoren en 3-wegklep
12
S1
Temperatuur collector
S2
Temperatuur boiler
onder
S3
vrij
S4
Temperatuur boiler 2
beneden
N etz
Mains
De regelaar vergelijkt de temperatuur bij de temperatuursensor S1 met de tem-
peraturen bij S2 en S4. Als de gemeten temperatuur verschillen groter zijn de inge-
stelde waarde voor de inschakeltemperatuurverschillen, dan wordt de pomp (R1)
in bedrijf gesteld en via de klep (R2) wordt de betreffende boiler maximaal tot aan
de ingestelde gewenste resp. maximumtemperatuur van de boiler geladen. De voor-
rangslogica zorgt ervoor dat boiler 1 eerst wordt geladen.
Display weergave Systeem 5
doorstromingsrichting
in stroomloze toestand
Sensoren
1 / GN D
R1
2 / GN D
R2
R4
3 / GN D
4 / GN D
Relais
Zonnepomp
R1 / N / PE
Klep zonne-energie
R2 / N / PE
vrij
R4 / R4
