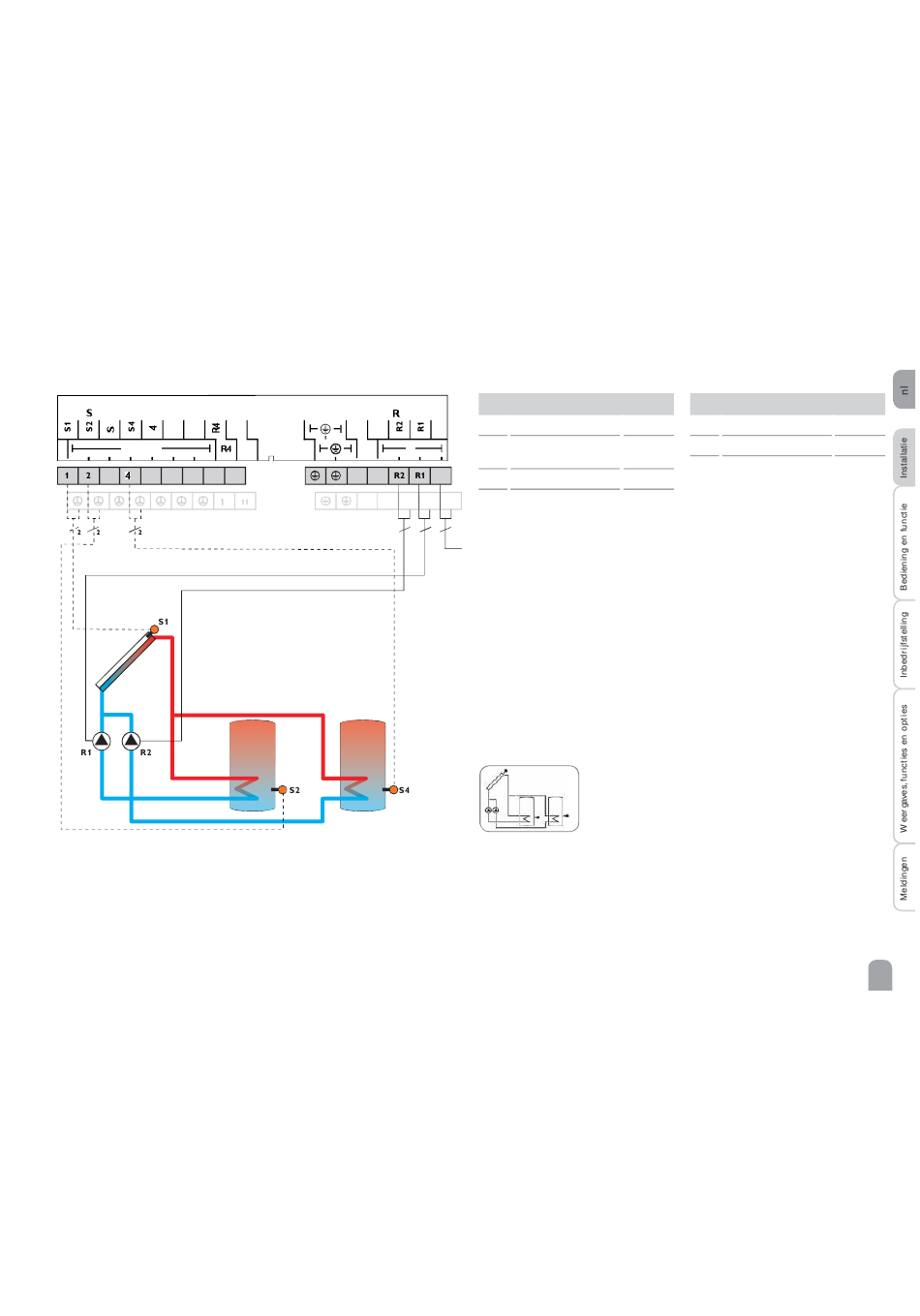

Systeem 6: 2-boiler-zonne-energiesysteem met pomplogica
Sensoren
S1
Temperatuur collector
S2
Temperatuur boiler
onder
S3
vrij
S4
Temperatuur boiler 2
beneden
N etz
Mains
De regelaar vergelijkt de temperatuur bij de temperatuursensor S1 met de tempe-
raturen bij S2 en S4. Als de gemeten temperatuurverschillen groter zijn de ingestel-
de waarde voor de inschakeltemperatuurverschillen, dan wordt de pomp (R1 en/
of R2) in bedrijf gesteld en via de klep (R2) wordt de betreffende boiler tot aan de
ingestelde gewenste resp. maximumtemperatuur van de boiler geladen. . De voor-
rangslogica zorgt ervoor dat boiler 1 eerst wordt geladen.
Display weergave Systeem 6
Relais
1 / GN D
R1
Zonnepomp boiler
2 / GN D
R2
Zonnepomp boiler 2
R4
vrij
3 / GN D
4 / GN D
R1 / N / PE
R2 / N / PE
R4 / R4
13
