Access Modular Controller 2

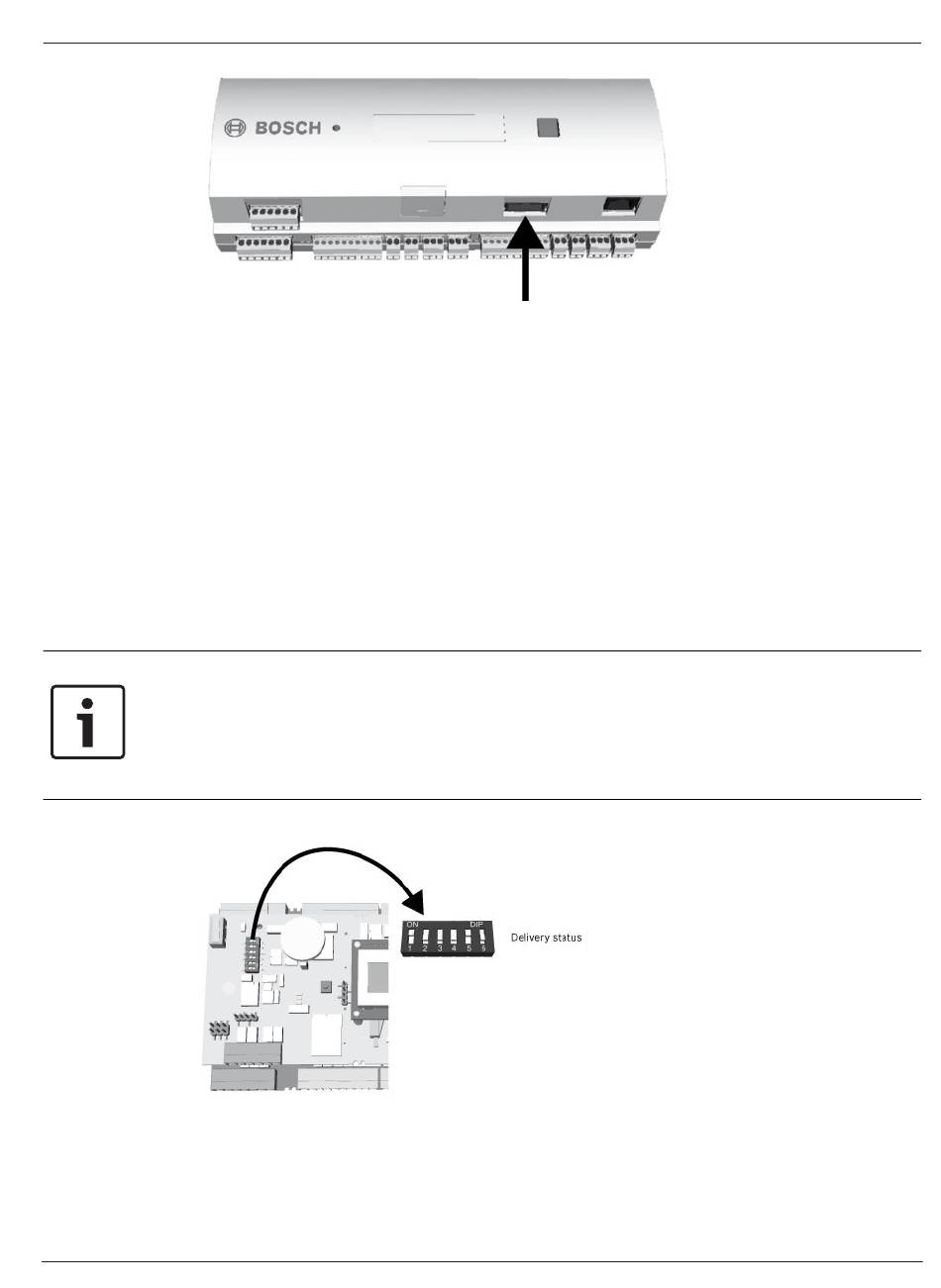

Afbeelding 4.12: Locatie van de RS-232 seriële interface
Aangezien de AMC2-controller praktisch een PC is, is het niet mogelijk om ze direct op elkaar
aan te sluiten met normale kabels. Gebruik daarom een null modem- of "crossover"-kabel. Een
compleet aansluitschema voor de RS-232 host-interface wordt weergegeven in hoofdstuk
Verbindingsdiagrammen, pagina 41
4.11
DIL-schakelaar selector
4.11.1
Host-instellingen
DIL schakelaars worden gebruikt om de host-instellingen te configureren. De eerste vier DIL
schakelaars voor adresselectie bepalen het RS-485 adres van de AMC2 in een RS-485
bussysteem. Met schakelaar 5 selecteert u een van de twee verschillende protocollen, SDEB
en BPA (volgens DIN6619).
Met schakelaar 6 stelt u de verbinding in van het host-systeem met RS-232 of RS-485.
Bericht!
Als u gebruik maakt van een Ethernet verbinding, zet schakelaar 1 dan op AAN (=
fabrieksinstelling).
Als u gebruik maakt van een RS-232 verbinding, stel dan het adres in door dit te configureren
in het Access Control System. Dit is een directe verbinding die normaal gesproken wordt
geconfigureerd als adres 1, zet schakelaar 1 dus op AAN.
Afbeelding 4.13: Locatie van de selector voor host-instellingen
Bosch Access Systems B.V.
Installation manual
Installeren | nl
25
2020-01 | V02 |
