30
nl | Installeren
–
Als u producten van andere fabrikanten gebruikt, moet u controleren of de specificaties van
deze producten gelijk zijn aan de bovenstaande specificaties.
Een volledig aansluitschema van de relaisuitgangaansluitklemmen wordt weergegeven in
Verbindingsdiagrammen, pagina 41.

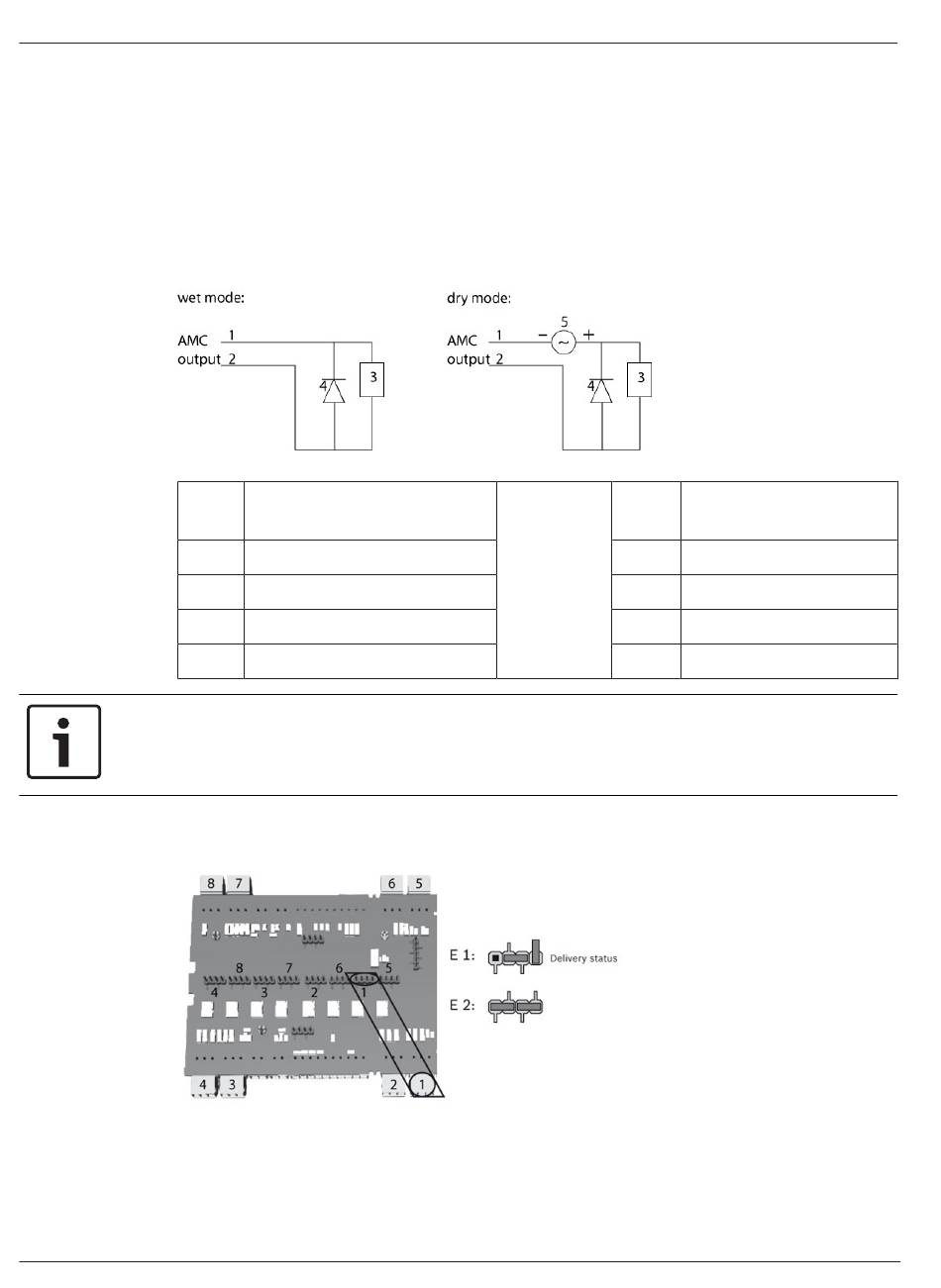

Afbeelding 4.19: Schema hersteldiode
1
2
3
4
Bericht!
Risico van beschadiging van apparatuur
Sluit geen extern gevoede apparaten aan in natte modus. Dit kan schade aan de AMC2-4R4
veroorzaken.
Iedere relaisuitgang heeft een aparte jumperinstelling aan onderzijde van het het
componentenbord om droge (E1) of natte (E2) modus te selecteren.
Afbeelding 4.20: Locatie van jumpers voor de relaisuitgangen (onderkant)
2020-01 | V02 |
Als u voor speciale toepassingen een hoger voltage nodig hebt, moet u externe relais op
de uitgangen aansluiten. Afhankelijk van de voedingsmodus worden de volgende
relaistypen van Wiegand aanbevolen:
–
Flare move 12 VDC, 1 W, 10 A
–
Flare move 24 VDC, 1 W, 16 A
normaal open/normaal gesloten
massa
last
diode
Installation manual
Access Modular Controller 2
1
normaal open/normaal
gesloten
2
massa
3
last
4
diode
5
spanningsbron
