Access Modular Controller 2
4.15
Aansluiten van analoge ingangsapparaten
De AMC2-4R4 heeft 8 analoge ingangen, bijvoorbeeld voor potentiaalvrije sluitmechanieken of
om te bepalen of een slot open of gesloten is. De ingangen worden aangesloten op de 2-pens
inplugbare schroefaansluitklemmen:: S3, S4, S8, S9, S15, S16, S20 en S21 - zie
Verbindingsdiagrammen, pagina 41.
Bericht!
Risico van beschadiging van apparatuur
Sluit geen externe voeding aan op de ingangen van de AMC2.
Gebruik altijd de 'droge modus' met een potentiaalvrij contact bij het aansluiten van een
relaisuitgang op een ingang van de AMC2 - zie Aansluiten van relaisuitgangen, pagina 29.

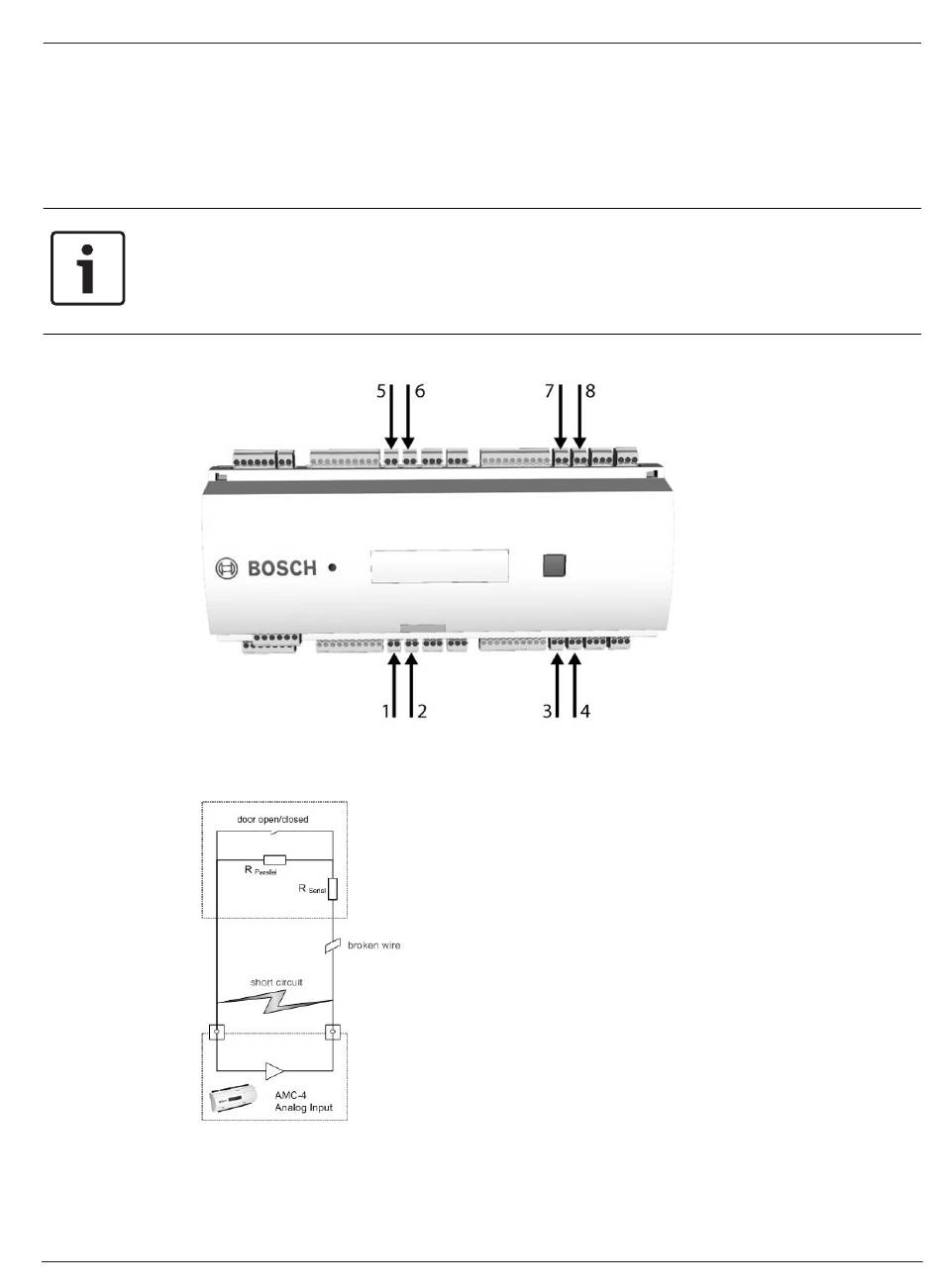

Afbeelding 4.21: Locatie van de analoge-ingangsaansluitklemmen
De AMC2-4R4 detecteert ook onderbroken en kortgesloten draden en kan een alarm
weergeven als een van de betrokken apparaten wordt aangesloten.
1. Deur open: R
2. Deur gesloten: R
3. Open circuit: R
4. Kortsluiting: R
Bosch Access Systems B.V.
+ R
S
P
S
+ R
= ∞
S
P
+ R
= 0
S
P
Installation manual
Installeren | nl
31
2020-01 | V02 |
