CHA-07/10
13.2

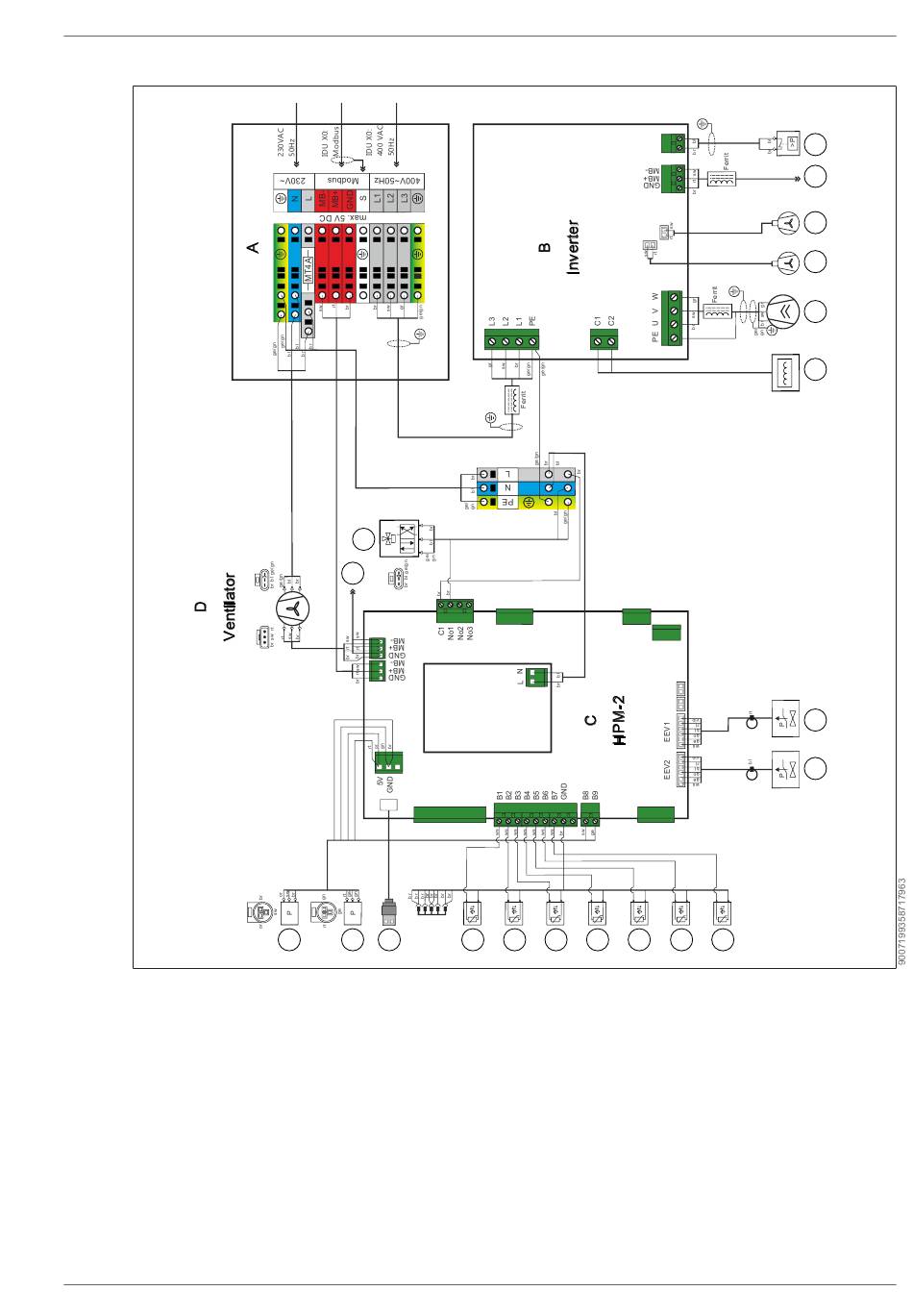

Schakelschema buitenunit
1 Hogedrukschakelaar
3 Ventilator 2 inverterkoeling
5 Compressor
7 4/2-wegventiel
9 Expansieventiel EEV1 verwarmen
11 T_heet gas
13 T_luchttoevoer
15 T_retour
17 T_besturingskast
19 P_lagedruk
A Aansluitkast
C Koelcircuitregelaar HPM-2
3066532 | 202302
7
8
20
19
18
17
16
15
14
13
2 Modbus (naar HPM-2)
4 Ventilator 1 inverterkoeling
6 Smoorventiel
8 Modbus (naar inverter)
10 Expansieventiel EEV2 koelen
12 T_zuiggas
14 T_luchtafvoer
16 T_aanvoer (T_Ketel2 / Keteltemperatuur2)
18 USB (naar HPM-2)
20 P_hogedruk
B Inverter
D Ventilator
Appendix | 13
1
2
3
4
5
6
9
10
12
11
WOLF GmbH | 143
