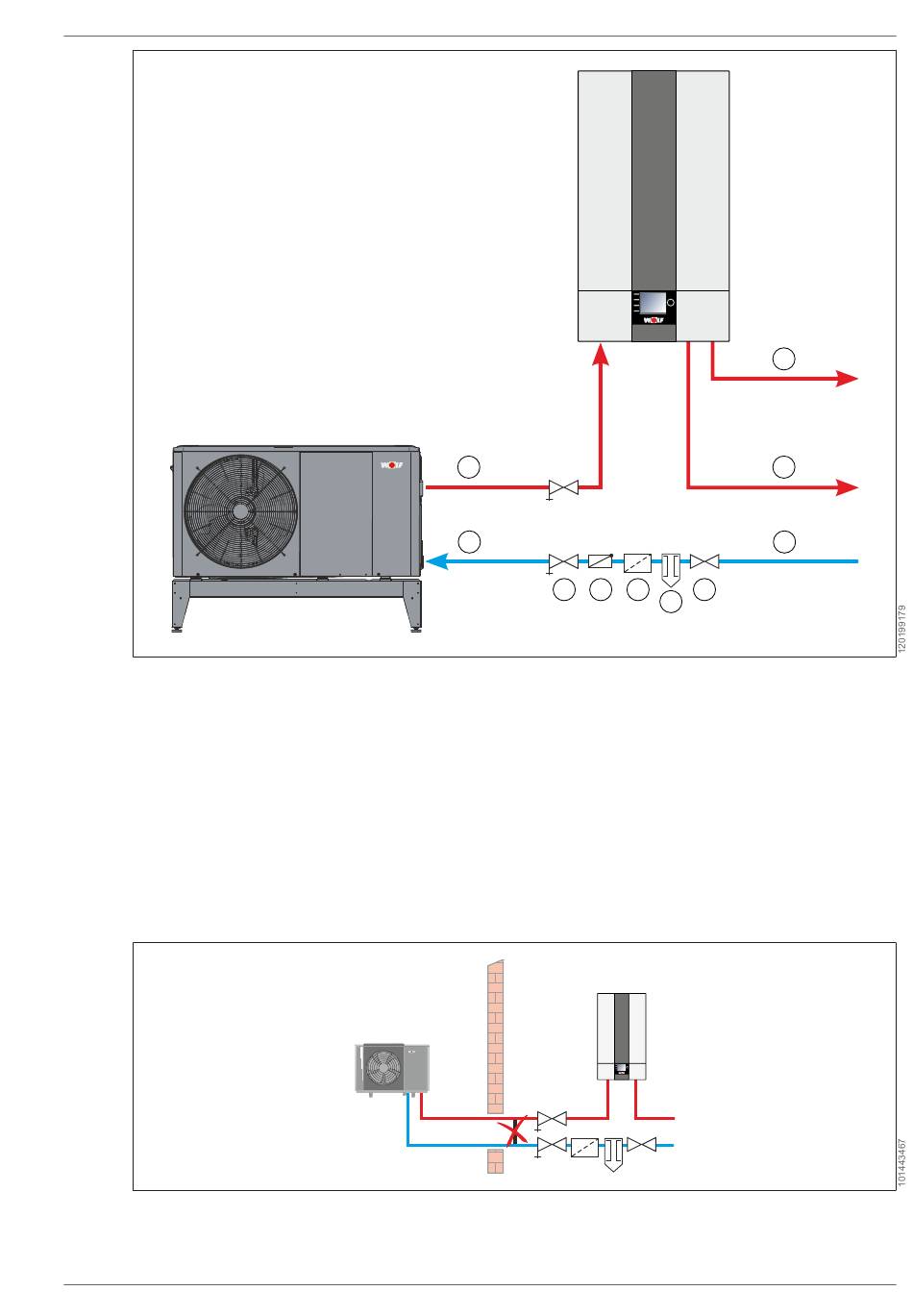

1 Aanvoer warmwateropslagvat
3 Retour warmwateropslagvat en verwar-
mingscircuit
5 Vuilafscheider met magnetietafscheider
7 Terugslagklep
9 Retour ODU
5.8.1
Verwarmings-/warmwatercircuit aansluiten
Om ervoor te zorgen dat er altijd voldoende debiet door de buitenunit stroomt, mag er van de verwar-
mingsretour naar de verbindingsleiding tussen de buitenunit en de binnenunit geen bypass of kortsluitlei-
ding aanwezig zijn. Bij onvoldoende debiet kan het koelcircuit schade oplopen en kan brandbaar koude-
middel ontsnappen.
3066532 | 202302
10
9
8
7
2 Aanvoer verwarmingscircuit
4 Afsluitkraan
6 Vuilvanger
8 Afsluitkraan met aftapping
10 Aanvoer ODU
1
2
3
6
4
5
