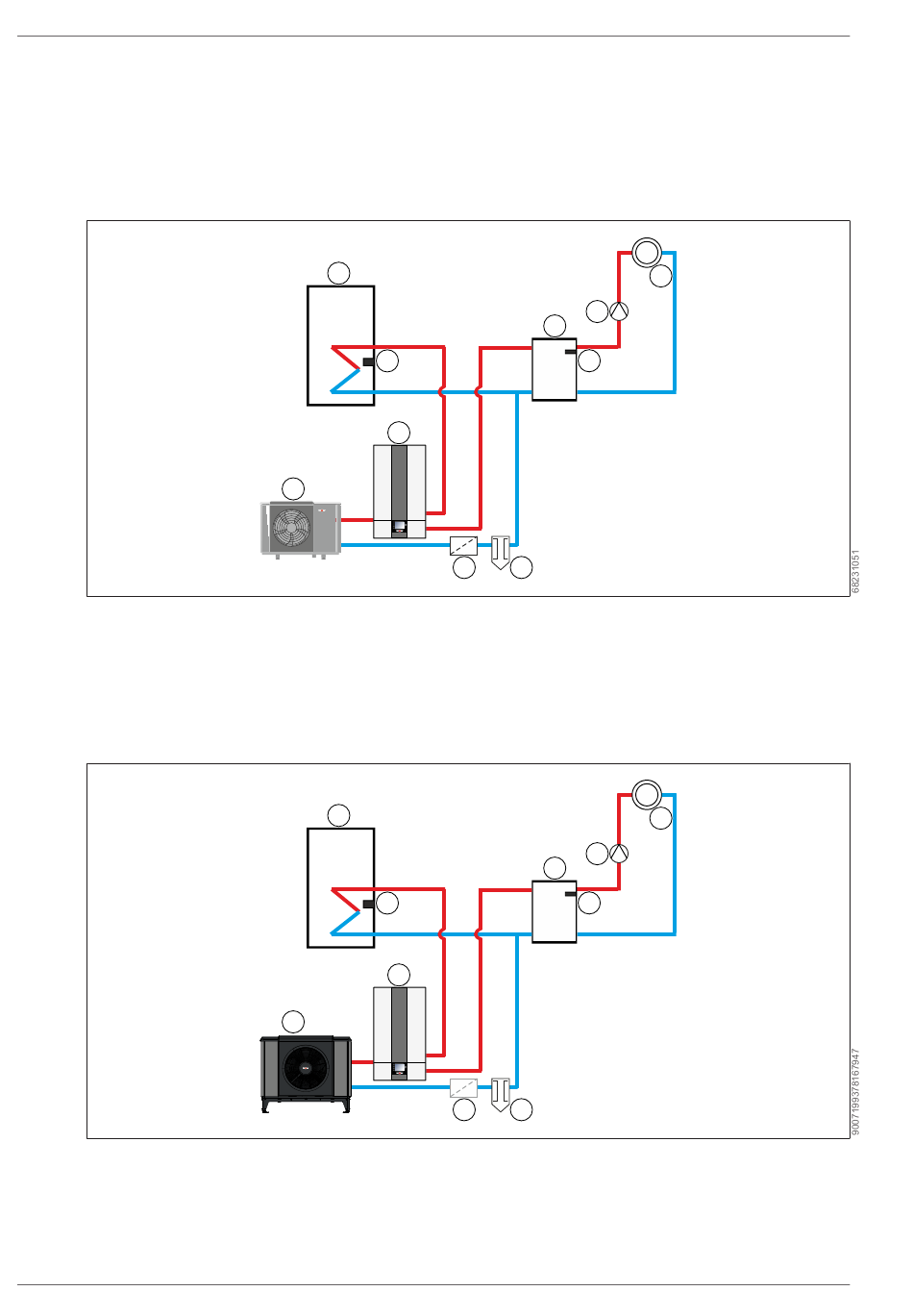

Voorbeeld 1:
– Lucht/water-warmtepomp CHA-Monoblock
– Parallel geschakeld opslagvat
– Eén verwarmingscircuit
– Warmwaterbereiding
1 Binnenmodule
3 Warmwateropslagvat
5 Parallel geschakeld opslagvat
7 Verwarmingscircuitpomp
9 Vuilafscheider met magnetietafscheider
1 IDU
3 Warmwateropslagvat
5 Parallel geschakelde buffer
7 Verwarmingscircuitpomp
152 | WOLF GmbH
3
4
1
2
10
3
4
1
2
10
6
7
5
8
9
2 Buitenmodule
4 Opslagvatvoeler
6 Verwarmingscircuit
8 Verzamelleiding-temperatuursensor in het
aanvoerbereik van de parallel geschakelde
buffer of soortgelijk monteren!
10 Vuilvanger
6
7
5
8
9
2 ODU
4 Opslagvatvoeler
6 Verwarmingscircuit
8 Verzamelleiding-temperatuursensor in het
aanvoerbereik van de parallel geschakelde
buffer of soortgelijk monteren!
