CHA-07/10

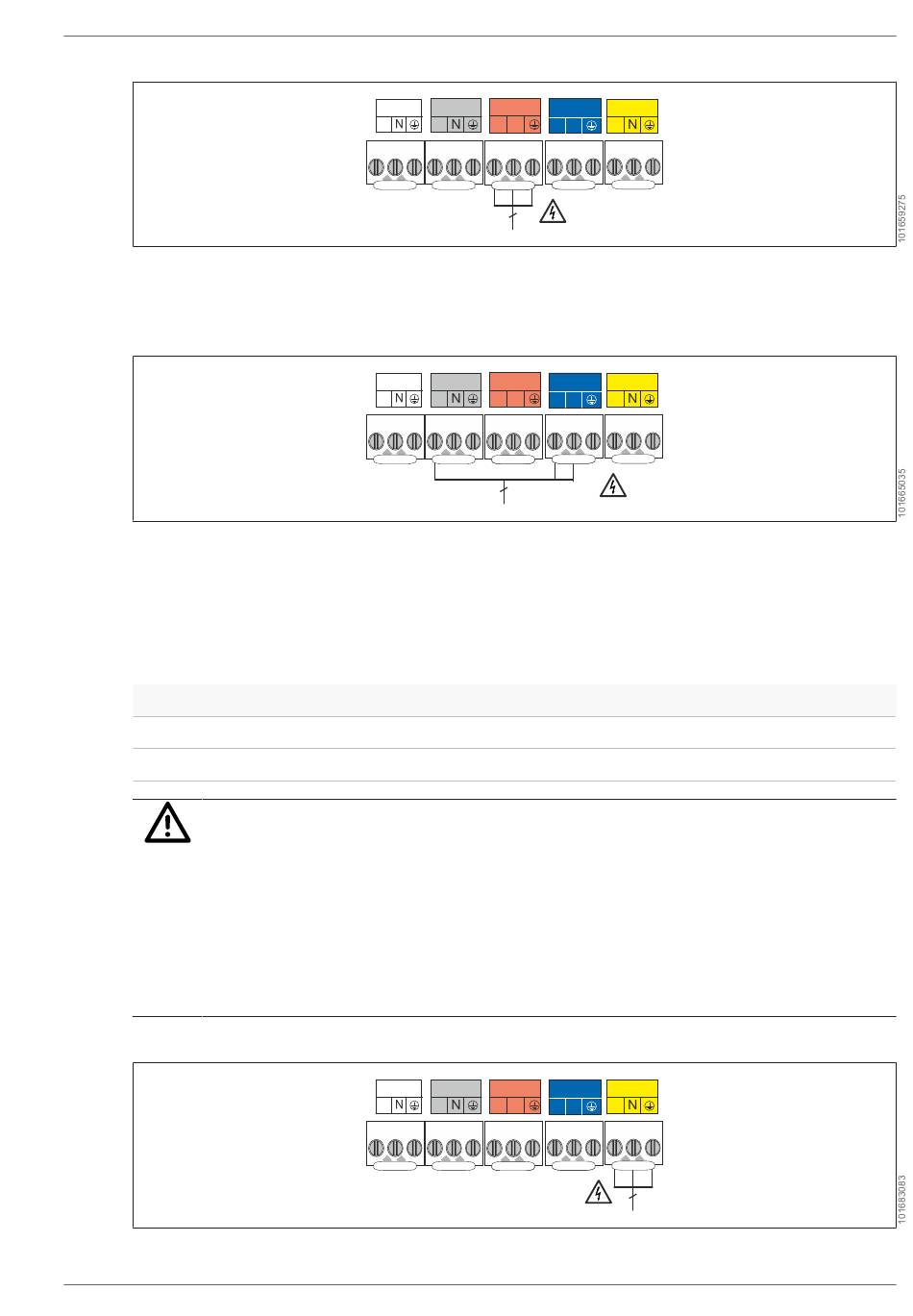

Aansluiting verwarmingscircuitpomp VCP (230 VAC; max. 1,5 A)
1. Aansluitkabels door de kabelinvoer steken.
2. De aansluitkabel op de klemmen van de VCP aansluiten.
Aansluiting 3-weg omschakelventiel verw. / koelen (230 VAC; maximaal 1,5 A)
1. Aansluitkabels door de kabelinvoer steken.
2. Sluit de aansluitkabel aan op de L1+N klemmen van 3WV (schakelfase) en op de L1 klem van Z1
(permanente fase).
Opmerkingen:
► Aansturing 3WUV verwarmen/koelen extern:
Bedrijfsmodus
Verwarmen
Koelen
OPMERKING
Parallelle elektrische aansluiting van omschakelventiel-motoren van verschillen-
de uitvoering
Een parallelle elektrische aansluiting van omschakelventiel-motoren van verschillende uitvoe-
ring (fabrikant/type) kan tijdens het bedrijf leiden tot ongewenste wederzijdse beïnvloeding van
hun functie, alsook tot storing van de installatie.
► Uitsluitend omschakelventiel-motoren toepassen die voor het toestel in kwestie door
WOLF GmbH zijn goedgekeurd of daar als toebehoren verkrijgbaar zijn.
Aansluiting uitgang A1 (230 VAC; maximaal 1,5 A)
1. Aansluitkabels door de kabelinvoer steken.
3066532 | 202302
Netz
Z1
HKP
L1
N
L1
L1
3
Netz
Z1
HKP
L1
L1
L1
N
3
Ventielpositie
AB / B
AB / A
Z1
HKP
Netz
L1
L1
L1
N
A1
3WV
L1
N
L1
A1
3WV
L1
N
L1
Klemmen actief (230 VAC)
Z1: L1
Z1: L1 + 3WV: L1
A1
3WV
L1
N
L1
3
Installatie | 5
