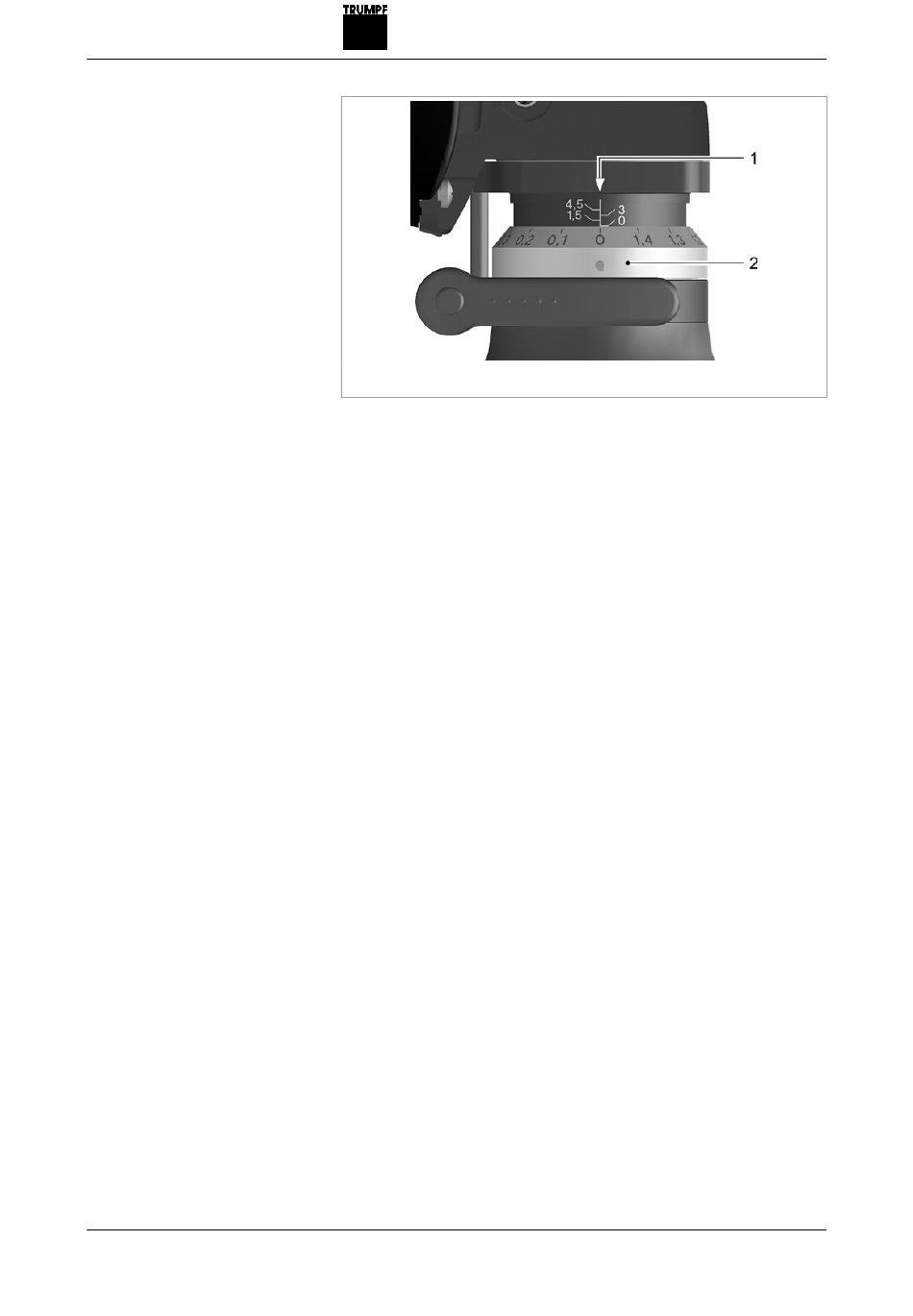

Ring met schaalverdeling
10
Instelwerkzaamheden
1
Schaal
Nulpositie
Opmerkingen
■
Bij montage wordt de machine in nulpositie afgesteld.
Nulpositie betekent fasehoogte nul. De ring met schaal-
verdeling kan worden bijgesteld.
■
De draaiplaathouder compleet bestaat uit de draaiplaat-
houder 45° 3-voudig, de 3-voudige draaiplaten en het
loopwiel.
4. Voor het afbramen en afschuinen wordt de draaiplaathouder
45° 3-voudig compleet ingezet.
2
Ring met schaalverdeling
2012-03-06
Fig. 33409
E500NL_07
