Fasehoogte instellen
E500NL_07
1
Spanhendel
2
Ring met schaalverdeling
Opmerking
Fasehoogte wordt met behulp van de zool ingesteld en via
de getallenschaal aan de ring met schaalverdeling afgelezen.
1. Spanhefboom (1) lossen.
2. Zool (3) draaien tot gewenste fasehoogte aan de ring met
schaalverdeling (2) kan worden afgelezen. Fasehoogte wordt
als volgt berekend:
(Waarde op schaal) + (waarde op ring met schaalverde-
ling) = fasehoogte.
Voorbeeld: 1.5 + 0.7 = 2.2
De waarden aan de ring met schaalverdeling geven de fase-
hoogte (1) in mm aan.
Elke volledige omwenteling (=draaiing van 360°) komt over-
een met een fasehoogte van 1.5 mm.
3. Spanhefboom (1) weer vaststellen.
Fasehoogte is ingesteld.
2012-03-06
3
Zool
Instelwerkzaamheden

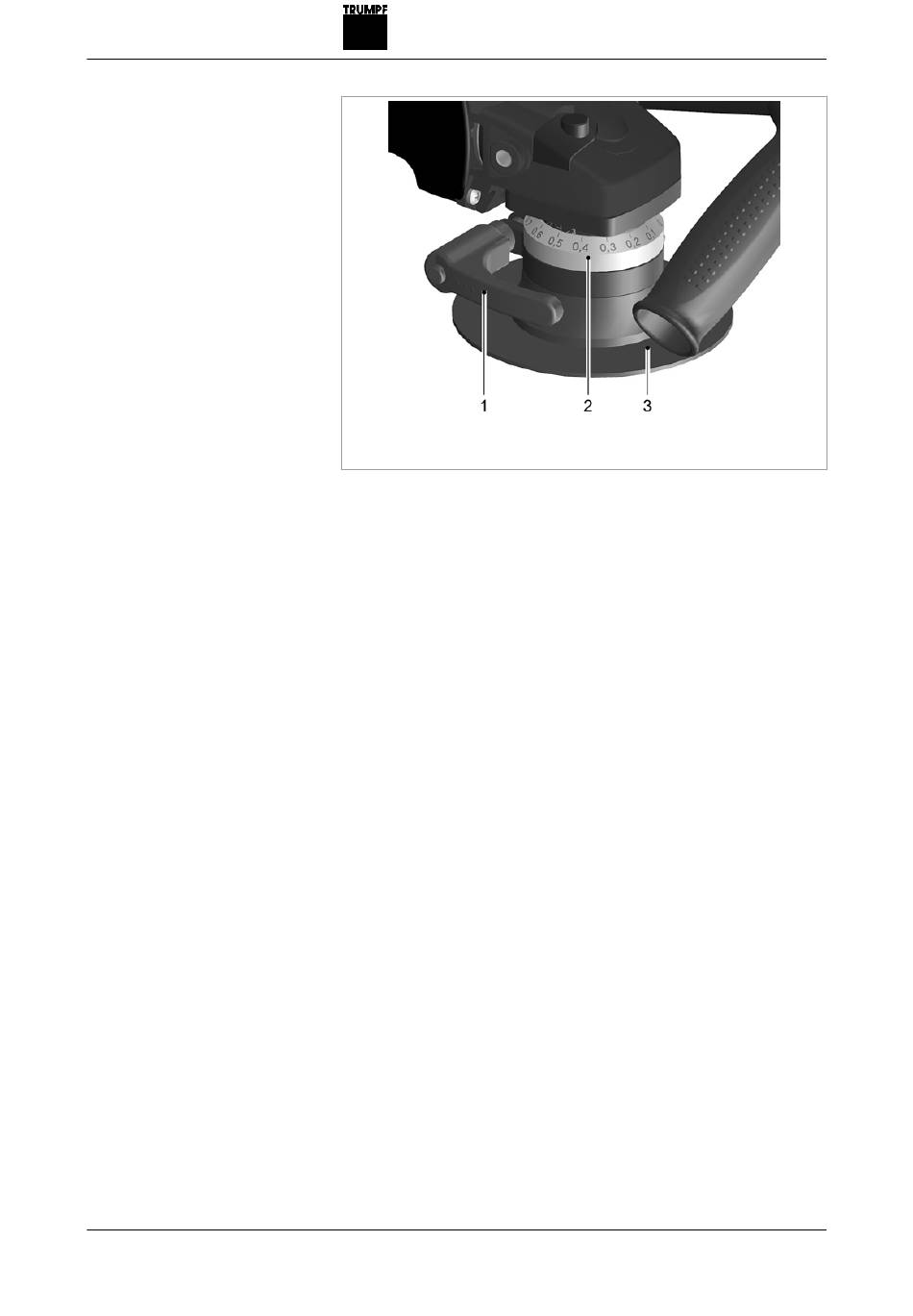

Fig. 33408
