Bestelnummer
(zie "Tab. 8", pag. 23)

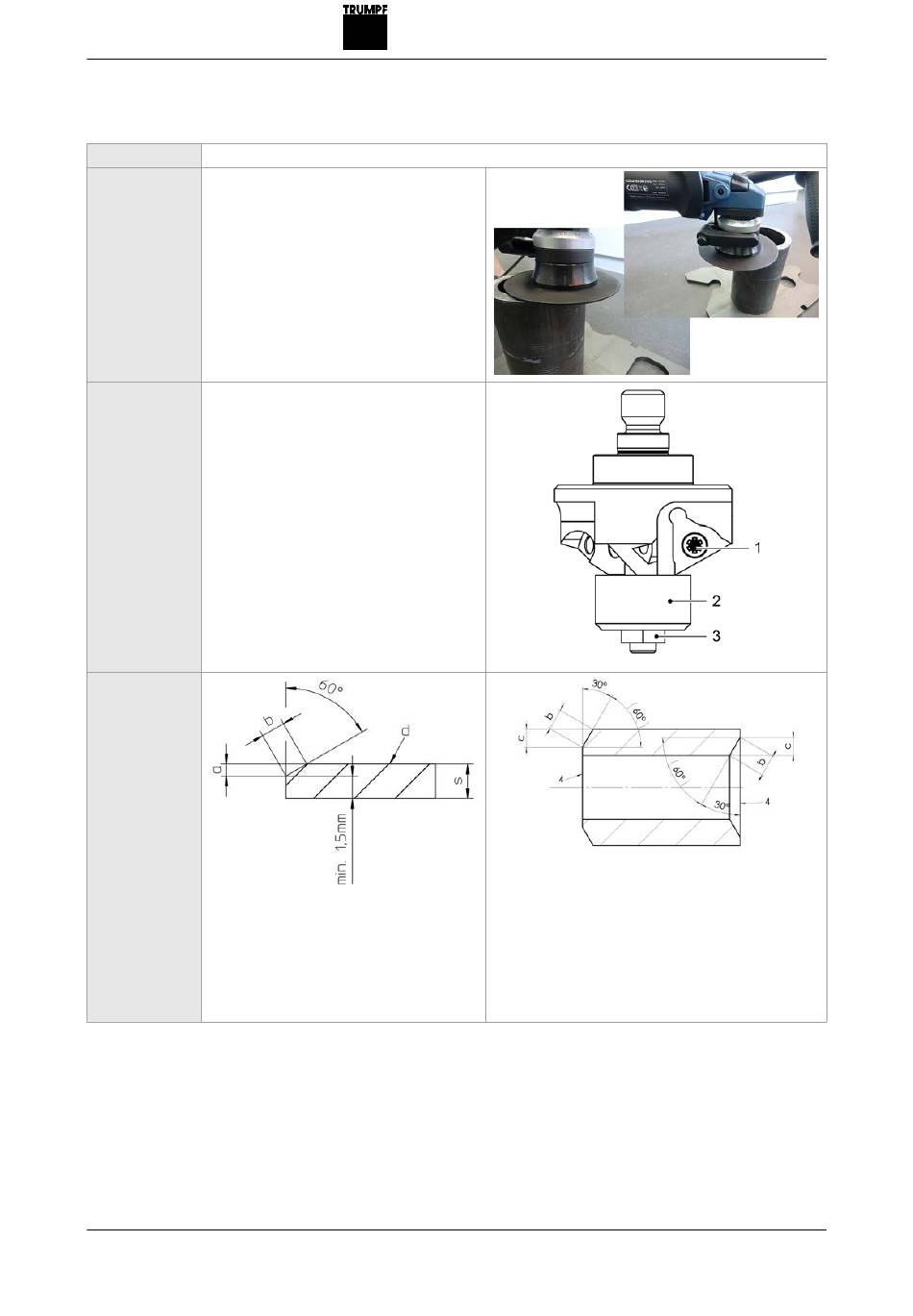

Gebruiksdoel
■
Aan de voorkant bewerken om tegen-
gestelde hoeken af te schuinen.
Montage
1 Schroef 0353387 (3x)
2 Loopwiel
3 Moer M6
1. Draaiplaten en -houders selecteren en
monteren.
Gewenste afschuining = 30° → selectie:
draaiplaathouder 60°.
2. Draaiplaathouder monteren.
3. Afschuiningshoogte volgens gegevens-
blad instellen.
4. Draaiplaathouder met beugel vergren-
delen.
5. Buis aan de voorkant afschuinen.
Technische
gegevens
Zie gegevensblad.
a Fasehoogte
b Faselengte
d Positie zool
s Materiaaldikte
E500NL_07
Buisbewerking met alle draaiplaathouders 15° - 60° R
2012-03-06
b Faselengte
c Fasehoogte buis
d Positie zool
s Materiaaldikte
Toebehoren
Tab. 14
29
