Bestelnummer
R2 PLUS: 1265985
R4 PLUS: 1264577
Gebruiksdoel
■
Afronden van lasnaad R2 of R4.
■
De afstandsplaat verzekert de werkstuksteun bij de voorhanden braam. Ze kan naargelang
de freesrichting worden geklemd.
■
Gebruik van een speciaal loopwiel met grotere diameter voor het elimineren van hoekfou-
ten is mogelijk.
Montage

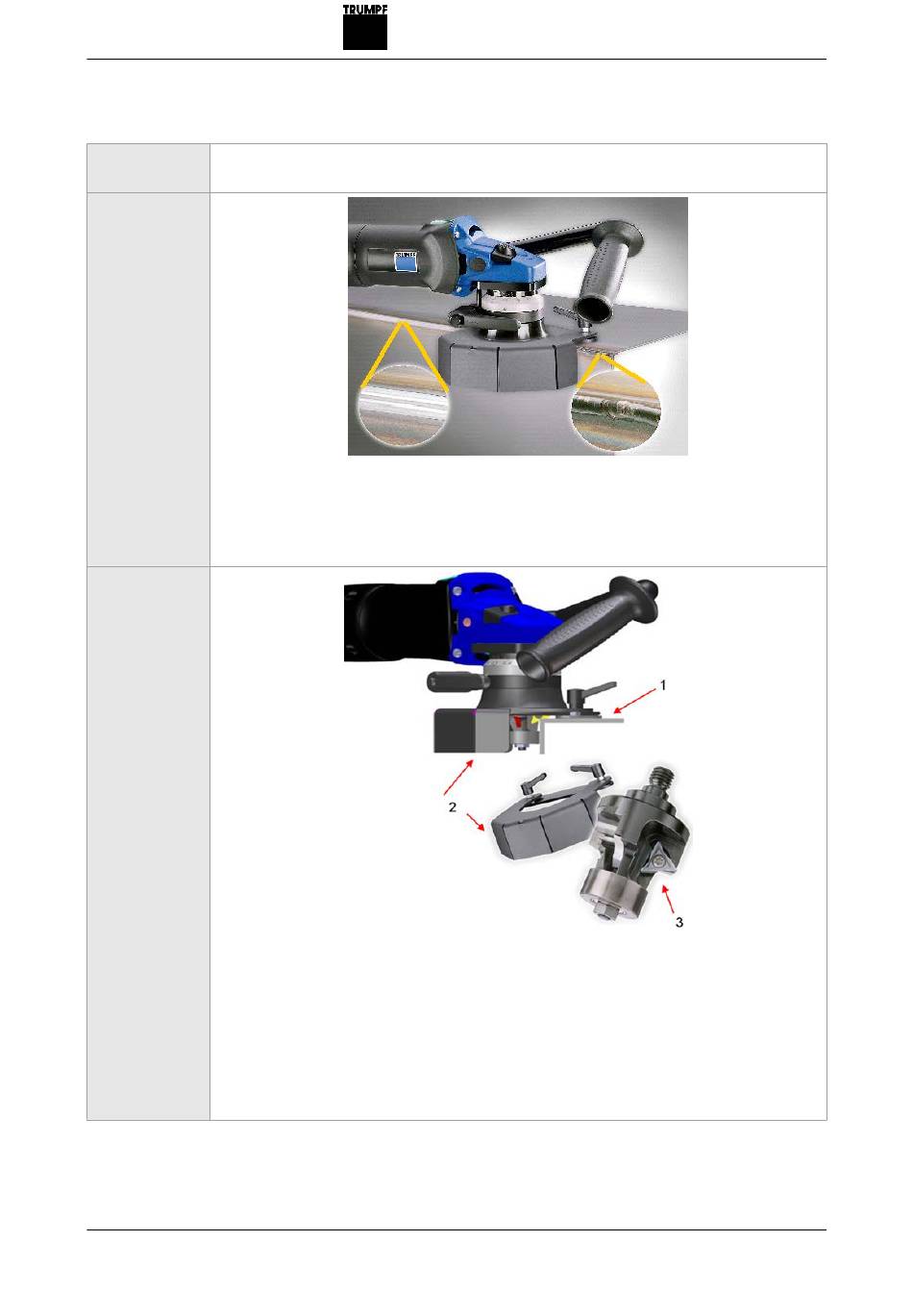

1 afstandsplaat (3 mm), 2 beschermplaat, 3 draaiplaathouder R2 en R4 PLUS
1. Afstandsplaat van de beschermplaat losmaken.
2. Zool tussen afstandsplaat/beschermplaat (set 1265501) klemmen en vastdraaien (afstands-
plaat is parallel met de zool).
3. Draaiplaathouder selecteren.
4. De 3 draaiplaten R PLUS (1266783) met 3 schroeven (0353387) monteren.
5. Draaiplaathouder in TKA 500 monteren.
6. Hoogte van de referentiedraaiplaat instellen.
7. Met beugel vergrendelen.
8. Hoeknaad afronden.
E500NL_07
Draaiplaathouder R2 en R4 PLUS voor hoeknaadbewerking
2012-03-06
31
