Vervang deze wanneer slijtage aan het onderliggende materiaal dreigt te ontstaan.
7.2.
Afscherming.
Controleer regelmatig de conditie van de afscherming. Vervang beschadigde of
versleten rubberflappen onmiddellijk!
Het is bij de wet verboden om met deze machine te werken
wanneer de afschermingen afwezig of versleten zijn!!
7.3.
Smeerpunten.
Op afbeelding 7.3.1.vindt u de smeerpunten die dagelijks moeten worden
doorgesmeerd met een multipurpose lithiumvet (onder zeer zware omstandigheden,
zoals taluds van sloten, zelfs meerdere malen per dag om evt. binnengedrongen vuil
weer naar buiten te persen)
Smeerpunten aan de machine die dagelijks dienen te worden doorgesmeerd:
A
Eindlager van de rotoras. (1 nippel)
B
Kogellagers van de looprol. ( 2 nippels)
C
Cilinderscharnierpunten. (6 nippels)
D
Scharnierpunten van het maaigedeelte in het
hoofdframe. (2 nippels).
Punten aan de machine die wekelijks dienen te worden doorgesmeerd:
E
Lagerhuis aandrijving. (1 nippel)
G
Koppeling tussen tandwielkast en rotoras. Hiertoe moet
het boutje M8x12 uit de rotoras worden verwijderd en
vervangen door een smeernippel M8. Na het doorsmeren
moet het boutje weer worden aangebracht. (1 nippel zie
figuur 7.8.2)
De kruiskoppelingsas moet volgens het smeerschema van de fabrikant worden
doorgesmeerd.

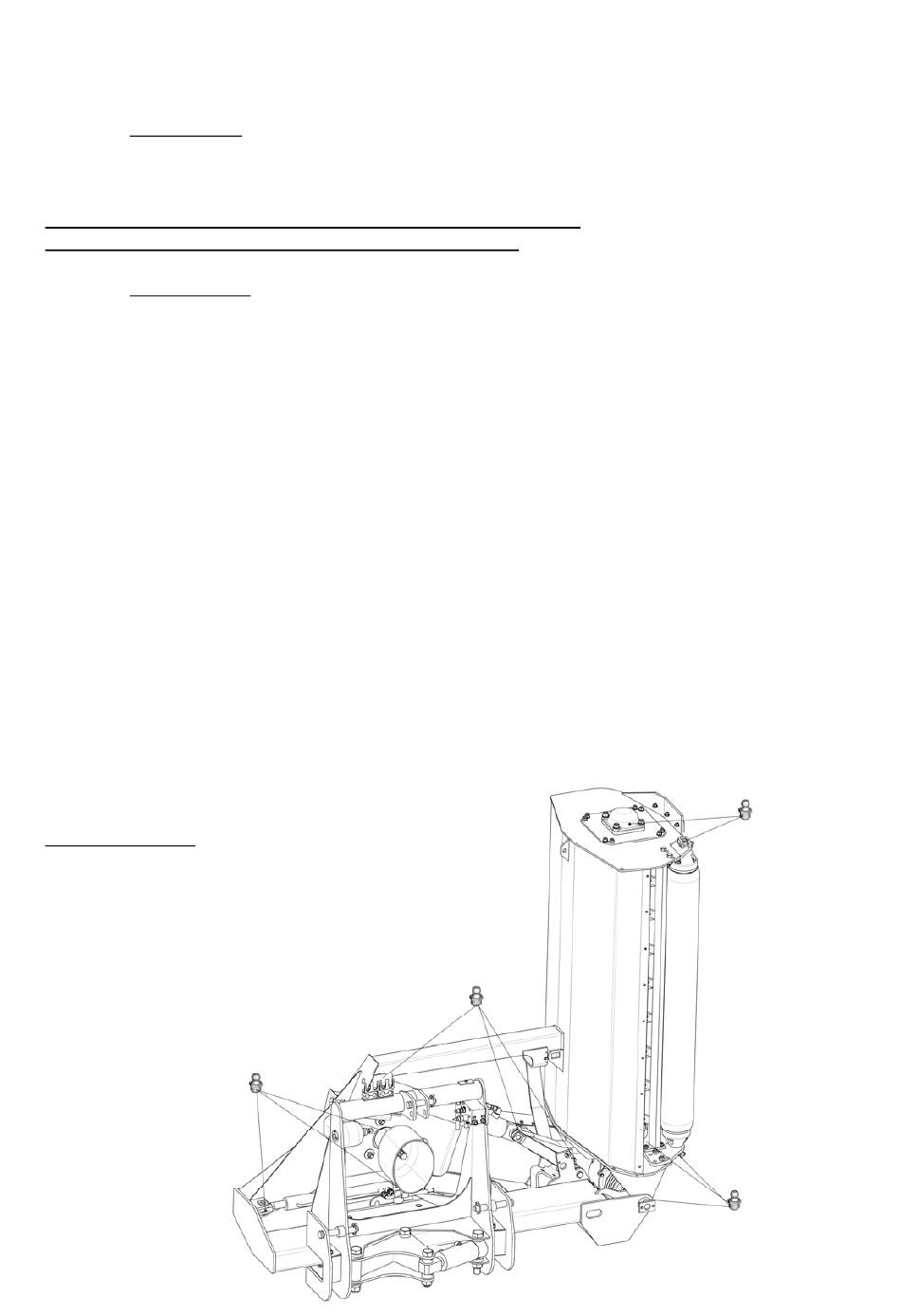

Afbeelding 7.3.1.
Smeerpunten
Votex Jumbo Frontline
22
