monteer vervolgens de lagerplaat met een nieuwe
labyrintafdichting en een nieuwe keerring samen met afstandsring
tegen de shims,
-
sla met een centerpons 4 gaatjes op de rand van de afstandsring
zodat de labyrintafdichting niet omhoog kan schuiven (zie
afbeelding 7.7.2)
-
vervolgens worden de trekbus met het lager en het lagerhuis
zonder deksel aangebracht en tijdelijk vastgezet,
-
breng de ringmoer aan op de trekbus zonder borgring en draai hem
aan tot een duidelijk metaal-metaal contact voelbaar is tussen de
ringmoer en het lager. Draai nu de ringmoer 90°aan om de trekbus
op te spannen
-
verwijder de ringmoer en breng de borgring aan,
-
zet de ringmoer vast zonder de trekbus verder op te spannen en
borg de moer,
-
na montage met de benodigde shims en vet in het lager moet de
rotoras nog licht doch zonder radiale speling kunnen draaien,
-
monteer het lagerdeksel met onderliggende o-ring,
-
smeer nu het eindlager m.b.v. de smeernippel in het lagerdeksel
door. De koppeling wordt doorgesmeerd door het M8 boutje in de
rotoras tijdelijk door een smeernippel te vervangen.(zie figuur7.8.2)

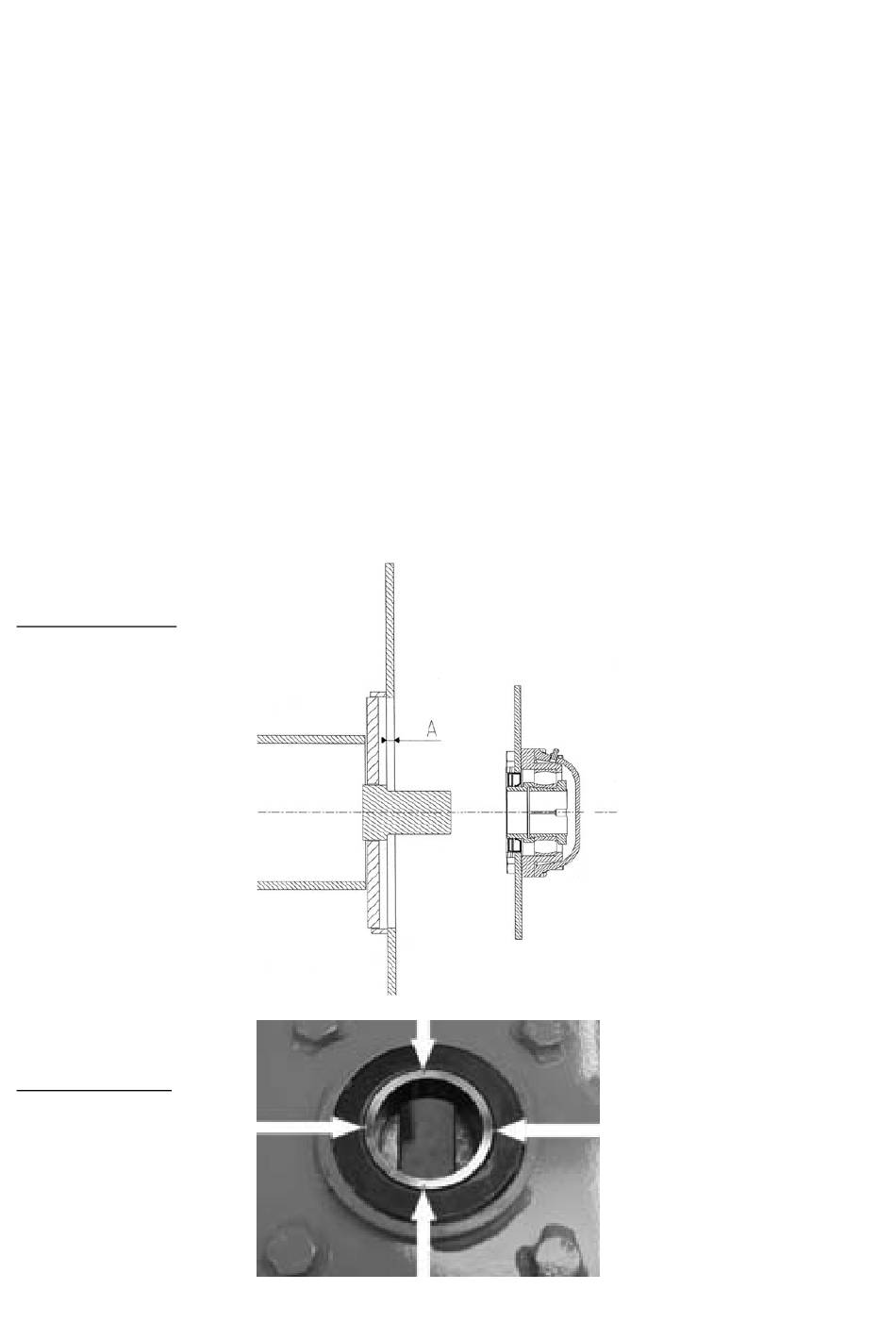

Afbeelding 7.7.1.
Afstelling eindlager rotoras
Afbeelding 7.7.2
Blokkeren labyrint ring
Votex Jumbo Frontline
26
