7.8.
Koppeling.
De koppeling kan in zijn geheel worden gedemonteerd (zie hoofdstuk 7.8.a.), maar ook
in delen. (zie hoofdstuk 7.8.b.).
Demonteren in zijn geheel is nodig wanneer de tandwielkast verwijderd moet worden.
Gedeeltelijk demonteren is nodig, wanneer een van de koppelingsdelen vervangen
moet worden. Demonteren en monteren van de koppeling mag alleen gebeuren
wanneer het maaigedeelte verticaal staat en vergrendeld is.
Wanneer u alleen de koppeling hoeft te demonteren om b.v. de keerring van
uitgaande as van de tandwielkast te vervangen, is het niet nodig om de
lagering van de rotoras te demonteren zoals beschreven in 7.7.a
Ga dan als volgt te werk:
-
demonteer de rotoras door de grote vierkante lagerplaat aan het
uiteinde van de maaikap los te maken.
-
demonteer de bouten waarmee de flens van de rotoras (aandrijfzijde)
aan de flexibele koppeling vastzit
-
bevestig de takel aan een klepelbeugel op ca. 50 cm vanaf de flens aan
de astap zijde,
-
til de rotoras compleet met de lagering uit de machine
7.8.a.
Koppeling geheel demonteren.
- verwijder de splitpen uit de uitgaande as van de tandwielkast,
- draai de kroonmoer los,
- verwijder de koppeling (wanneer deze zeer vast zit, kunnen in de binnenste 2
draadgaten van de koppeling gelijkmatig twee M12 bouten gedraaid worden,
zodat de koppeling afgedrukt wordt t.o.v. het maaigedeelte),
Montage van de koppeling geschiedt in omgekeerde volgorde
(aandraaimoment kroonmoer 450Nm.)
Let op! Gebruik hierbij b.v. twee schroevendraaiers zodat u geen risico loopt uw vingers
te beknellen!(zie afbeelding 7.8.1)

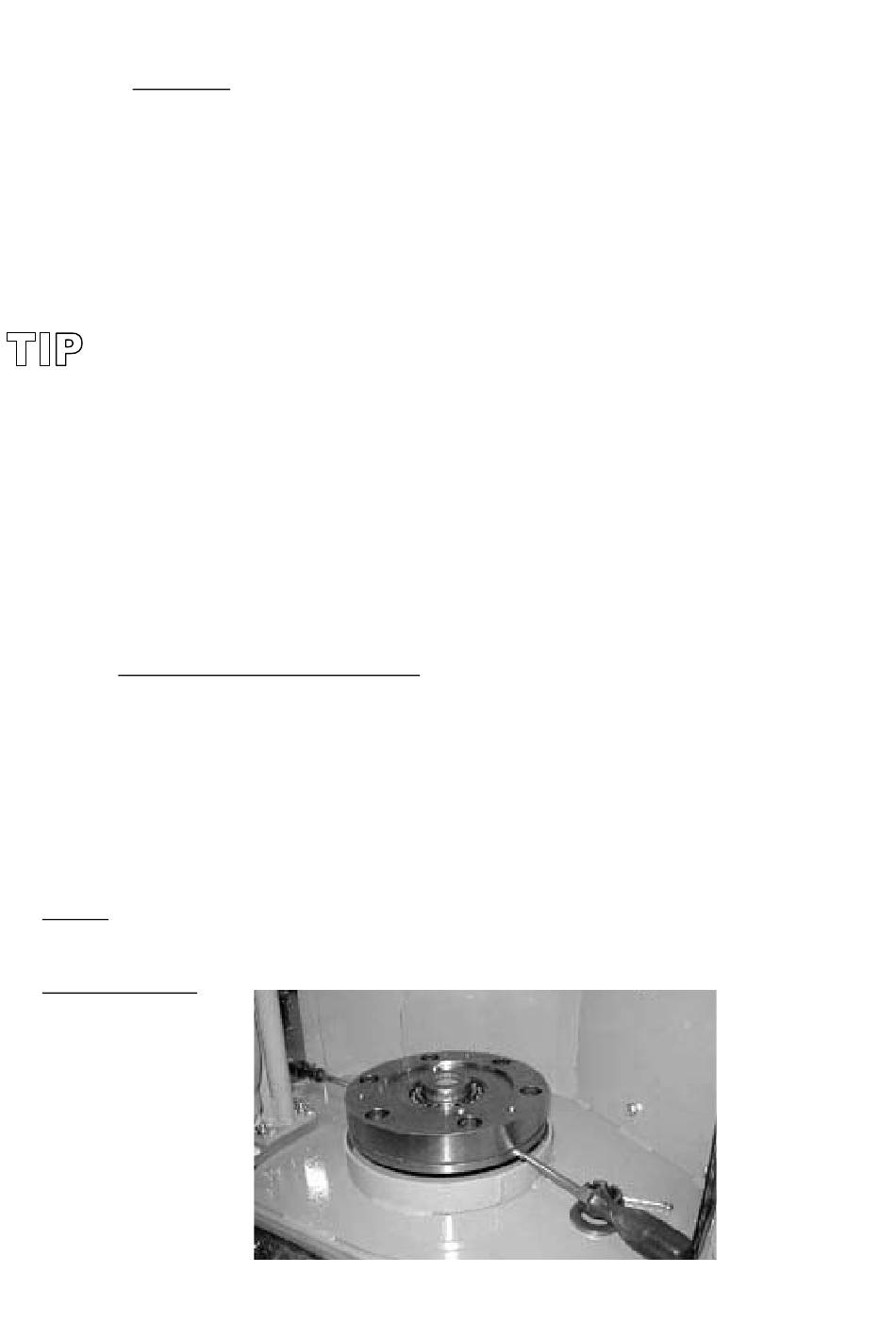

Afbeelding 7.8.1
Montage koppeling
in de machine
Votex Jumbo Frontline
27
