FLUXUS G72*
6.2.3
De sensoren monteren
6.2.3.1
De sensoren afstellen en de sensorafstand bepalen
Let op de afstelling van de sensoren. De graveringen op de sensoren vormen een pijl als de sensor correct is afgesteld.
De sensorkabels wijzen in tegengestelde richting.
De sensorafstand is de afstand tussen de binnenkant van de sensoren.

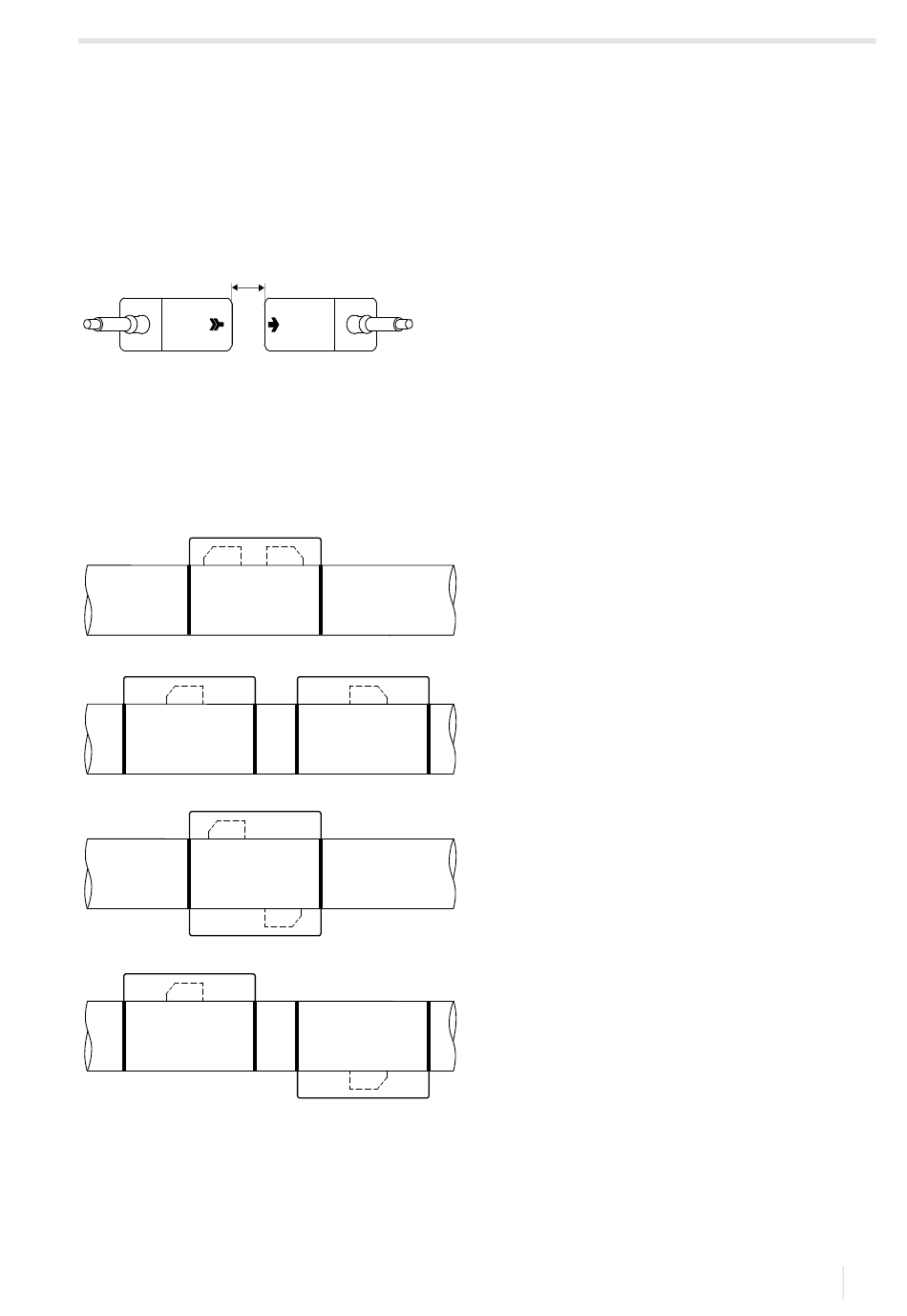

Afb. 6.14: De sensoren en de sensorafstand afstellen
a
a – sensorafstand
• Kies de montagehandleiding die bij de meegeleverde sensorbevestiging past.
6.2.3.2
Rangschikking van de sensoren
Voor de rangschikking van de sensoren en montagerails bestaan verscheidene varianten:
Afb. 6.15: Rangschikking van de sensoren en montagerails
UMFLUXUS_G72xV2-0-1NL, 2022-04-01
reflectieopstelling, 1 rail
reflectieopstelling, 2 rails
doorstralingsopstelling, 2 rails
parallel
doorstralingsopstelling, 2 rails
verplaatst
6 Montage
6.2 Sensoren
43
