6 Montage
6.3 Temperatuursensor

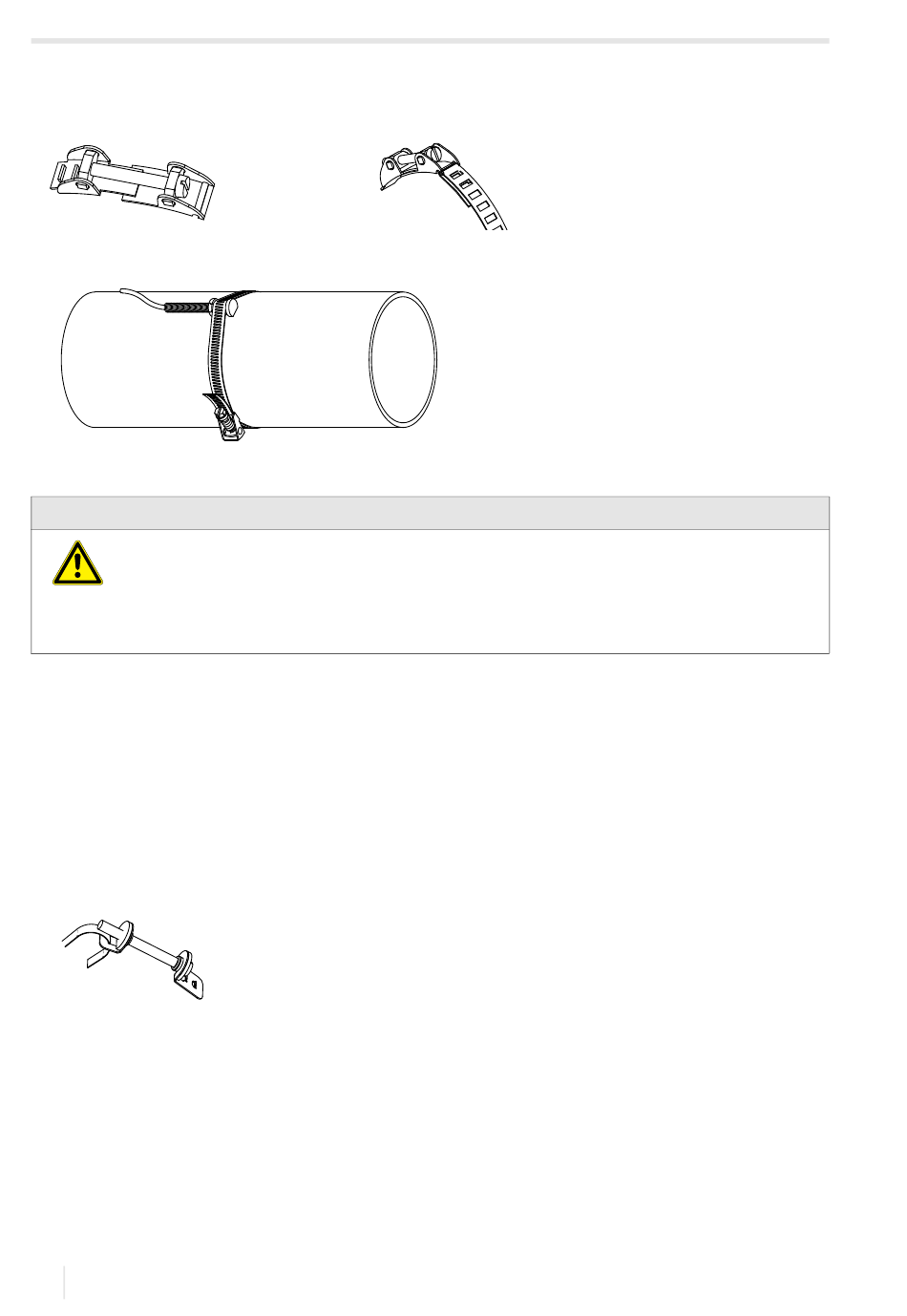

Afb. 6.66: Spanslot
a
(1)
(2)
Afb. 6.67: Temperatuursensor op de buis
6.3.2.2
Monteren met FLEXIM-spanslot
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting.
→ Houdt u zich aan de geldende voorschriften.
• Kort het spanband af (buisomtrek + tenminste 120 mm).
• Schuif ca. 20 mm van de spanband door de spleet van het spanslot.
• Buig het uiteinde van de spanband om.
• Plaats de temperatuursensor op de buis, zie Afb. 6.67.
• Leg de spanband om de temperatuursensor en de buis heen.
• Schuif de spanband door de delen (2) en (1) van het spanslot.
• Trek de spanband goed vast en haak hem vast in de binnenste haak van het spanslot.
• Draai de schroef van het spanslot vast.
Afb. 6.68: FLEXIM-spanslot
(1)
66
b
(2)
(2)
(1)
2022-04-01, UMFLUXUS_G72xV2-0-1NL
FLUXUS G72*
