Gascondensatieketel WTC 15 ... 32-A
6 Bediening

6.6 Sturingsvarianten

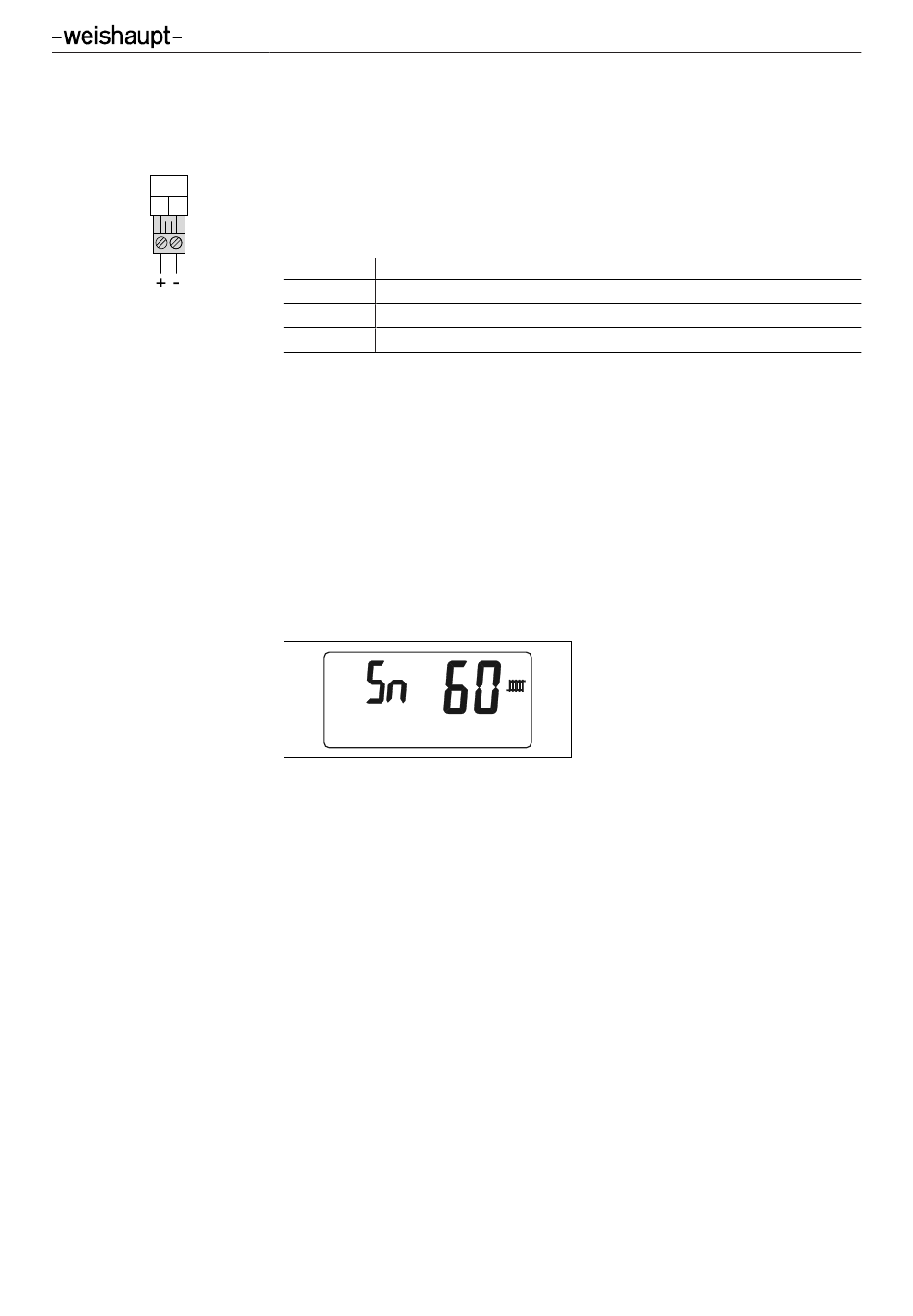

Afstandssturing temperatuur 4 ... 20 mA
Analoog gewenste-waarde-signaal 4 ... 20 mA aan de ingang B1 aansluiten,
daarbij de polariteit in acht nemen.
Signaal wordt als gewenste vertrekwaarde geïnterpreteerd.
In deze configuratie wordt t weergegeven.
6 mA
Minimale vertrektemperatuur (P 30 )
20 mA
Maximale vertrektemperatuur (P 31 )
4 ... 6 mA
Brander uit
<4 mA
Fout signaal (na ca. 15 minuten W88 )
Als aan de ingang B1 een stuursignaal aangesloten wordt, kunnen maximaal zes uit-
breidingsmodules (WCM-EM #2 ... 7) geïnstalleerd worden.
Verwarming met speciaal niveau
Deze functie kan ook in zomermodus gebruikt worden.
Parameter 17 op 2 instellen.
Bij gesloten contact H2 verwarmt de ketel tot het in parameter 18 ingestelde tem-
peratuurniveau. Er wordt rekening gehouden met hogere gewenste waarden van
andere stookkringen. De warmwaterlading heeft in het algemeen voorrang. Bij open
contact wordt de keteltemperatuur volgens de beschikbare regelingsvariante vast-
gelegd.
Als de verwarming met speciaal niveau actief is, wordt Sn en de actuele vertrektem-
peratuur op het display weergegeven.
