9 Onderhoud
9.4 Branderoppervlak uit- en inbouwen
Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1).

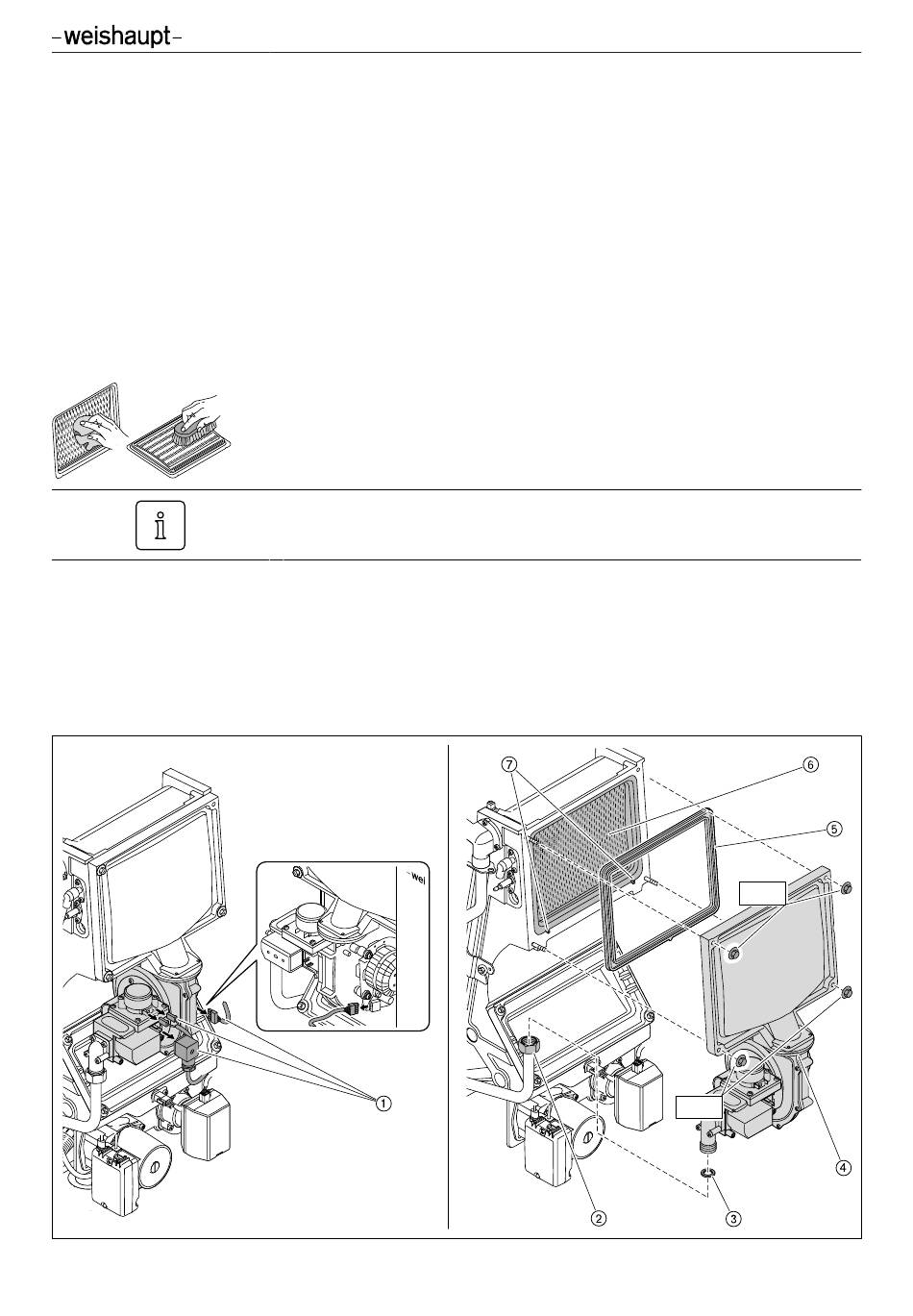

Uitbouw
▶
Gaskogelkraan sluiten.
▶
Elektrische aansluitingen 1 aan het gascombiventiel en de ventilator uittrekken.
▶
Dopmoer 2 losmaken.
▶
De 4 schijfmoeren van de branderafdekkap 4 afnemen.
▶
Branderafdekkap afnemen.
▶
Branderdichting 5 verwijderen.
▶
Branderoppervlak 6 verwijderen.
Branderoppervlak reinigen.
Indien nodig moet het branderoppervlak gereinigd worden:
▶
Voorkant met een doek reinigen.
▶
Als er stofafzetting is, achterkant uitborstelen, daarbij een zachte borstel gebruiken
om de bandervlies niet te beschadigen.
Na de reiniging moet erop gelet worden dat de vezels van de brandervlies in de buurt
van de ionisatie-elektrode niet te ver uitwijken (kortsluitingsgevaar met ionisatie-elek-
trode).
Inbouw
▶
Branderoppervlak in omgekeerde volgorde inbouwen, daarbij:
▪
branderoppervlak met de uitsparingen op de aanpassingsstift 7 plaatsen en
inbouwen;
▪
nieuwe branderdichting 5 plaatsen;
▪
branderkap monteren (draaimoment 4 Nm);
▪
op de gasaansluiting nieuwe dichting 3 plaatsen.
80-118
4 Nm
4 Nm
