Montage
De lucht die uit de pomp stroomt, kan
•
verontreinigingen bevatten. Ventileer
naar een afgelegen gebied. Zie
Luchtuitlaatventilatie op pagina 11.
Een pomp die onder druk staat, mag nooit
•
worden verplaatst of opgetild. Als u een
apparaat onder druk laat vallen, kan het
vloeistofgedeelte scheuren. Volg altijd de
Drukontlastingsprocedure op pagina 16
voordat de pomp wordt verplaatst of geheven.
1. Bestel, voor wandmontage, de Graco-set
24C637.
2. Overtuig u ervan dat het oppervlak waarop
de pomp gemonteerd wordt stevig genoeg
is om het gewicht van pomp, slangen en
toebehoren te dragen, en ook nog de
mechanische belasting die door het
werken van de pomp ontstaat.
3. De pomp moet altijd rechtstreeks met bouten
op het bevestigingsoppervlak vastgeschroefd
worden.
4. Monteer ten behoeve van gebruiks- en
onderhoudsgemak de pomp zodanig
dat het luchtventiel, de luchtinlaat-, de
vloeistofinlaat- en de vloeistofuitlaatpoort
gemakkelijk toegankelijk zijn.
5. Een rubberen trillingdemperset 236452 is
verkrijgbaar voor minder lawaai en trillingen
bij het gebruik.
Aarding
De apparatuur moet worden geaard om het
risico op statische vonken te beperken.
Statische vonken kunnen tot gevolg hebben dat
dampen ontbranden of ontploffen. Aarden biedt
de elektrische stroom een ontsnappingsdraad.

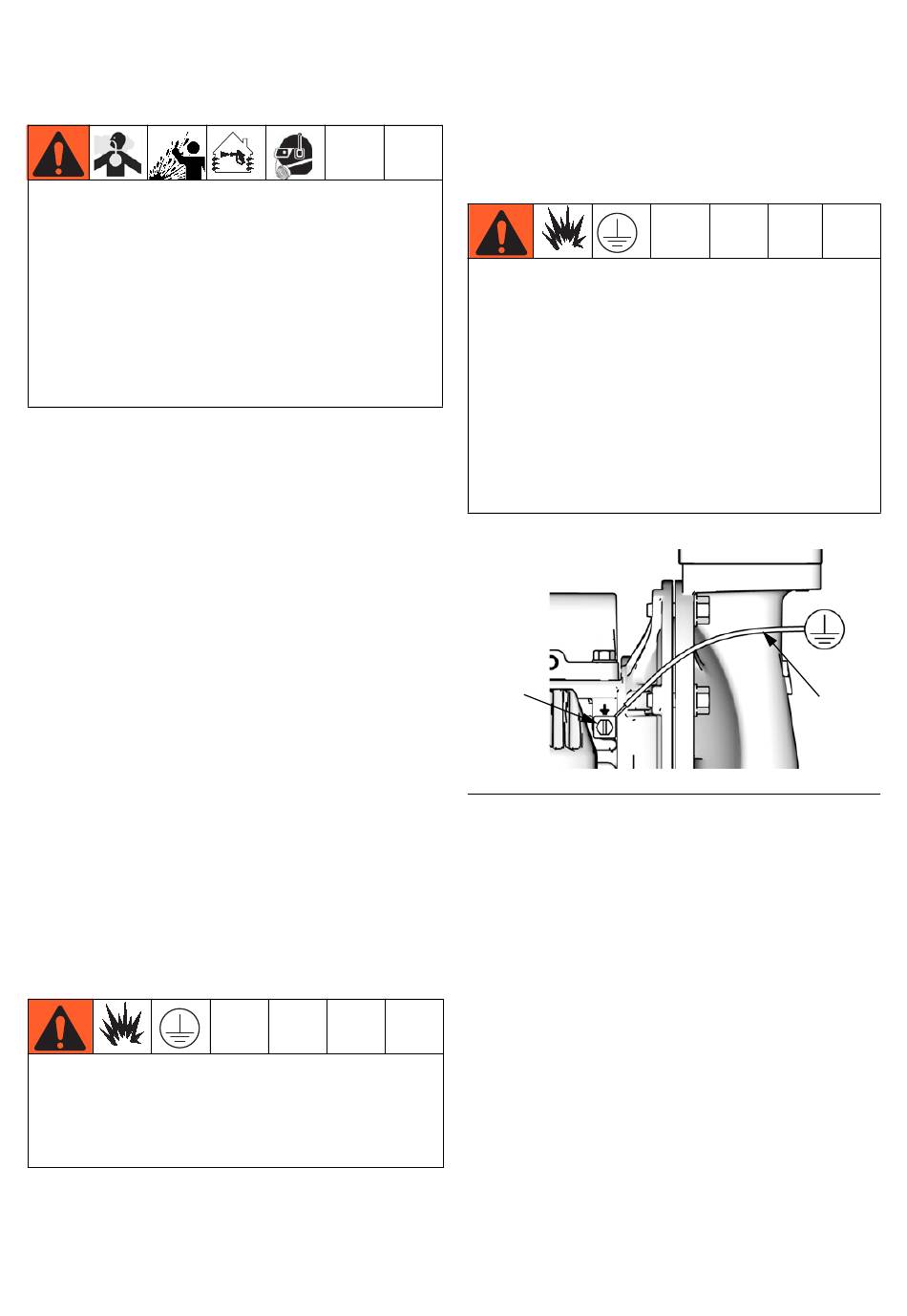

Pomp: Zie A
. 1. Draai de aardingsschroef
FB
(GS) los. Plaats een einde van de aardingsdraad
(R ) - minimaal 12 ga. - achter de
3A0552V
aardingsschroef en draai de schroef goed vast.
Overschrijd geen 1,7 N•m (15 in-lb). Sluit het
klemuiteinde van de aardingsdraad aan op een
echt aardingspunt. Er is een aarddraad met klem,
Onderdeel 238909, verkrijgbaar bij Graco.
Polypropeen en PVDF: alleen pompen van
aluminium, geleidend polypropeen, hastelloy
en roestvrij staal hebben een aardschroef.
Standaard polypropeen en PVDF-pompen
zijn niet geleidend. Gebruik nooit een
niet-geleidende polypropeen of PVDF-pomp
met niet-geleidende ontvlambare vloeistoffen.
Volg de ter plekke geldende voorschriften op.
Bij het pompen van geleidende ontvlambare
vloeistoffen moet het gehele vloeistofsysteem
altijd geaard worden volgens de instructies.
GS
A
. 1. Aardingsschroef en -draad
FB
Lucht- en vloeistofslangen: Gebruik uitsluitend
geaarde slangen met een maximale
gecombineerde slanglengte van 500 ft (150 m),
om een goed doorlopende aarding te verkrijgen.
Luchtcompressor: volg de aanbevelingen van
de fabrikant.
De vloeistofhouder: volg de lokaal geldende
voorschriften.
Emmers met oplosmiddel die worden
gebruikt bij het spoelen: volg de lokaal
geldende voorschriften. Gebruik alleen
geleidende metalen emmers; plaats ze op een
geaarde ondergrond. Plaats de emmer niet op
een niet-geleidende ondergrond, zoals papier
of karton, aangezien dan de continuïteit van de
aarding wordt onderbroken.
Installatie
R
ti12214a
