Onderdelen

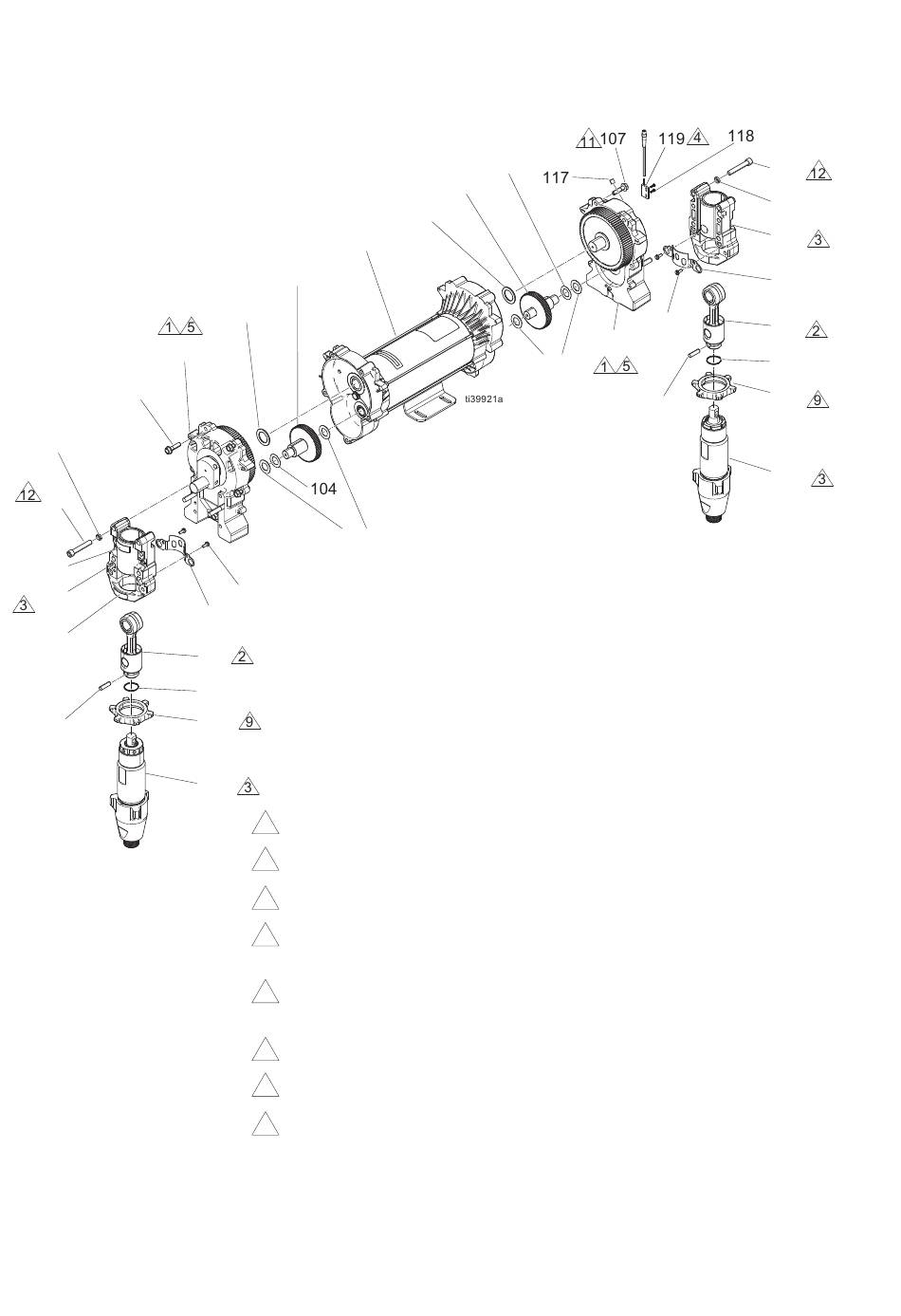

Onderdelen Drivers
106
107
109
110
120
108
121
115
54
101
103
105
102
8
125
124
111
116
114
112
Breng smeermiddel aan op alle tanden van de overbrenging.
1
Breng smeermiddel aan op de rechthoekige holte of de verbinding.
2
Smeer de schroefdraden van de pompen vóór de montage in de behuizing (108).
3
De reedcontactschakelaar wordt op de behuizing (106) gemonteerd met de
4
draden naar boven.
De behuizing moet op de motor gemonteerd worden met op elkaar uitgelijnde
5
krukassen.
Zet aan beide kanten handvast.
9
Aandraaien tot 22,5 +/- 1,1 N•m (200 +/- 10 in-lb).
11
Draai aan tot 25-30 ft-lb (33,8 - 40,6 N•m).
12
104
103
105
102
8
125
106
115
3A8751H
110
109
108
124
111
116
114
113
