Reparatie
Probleemoplossing voor de
verwarmde slang
Raadpleeg de handleiding van de verwarmde slang
voor vervangende onderdelen van de slang.
Controleer de slangen op continuïteit
1. Voer Uitschakelen uit op pagina 20.
OPMERKING: De slangen moeten met elkaar
verbonden zijn, anders moeten de
slangaansluitingen aan het uiteinde van de slang
met elkaar verbonden zijn.

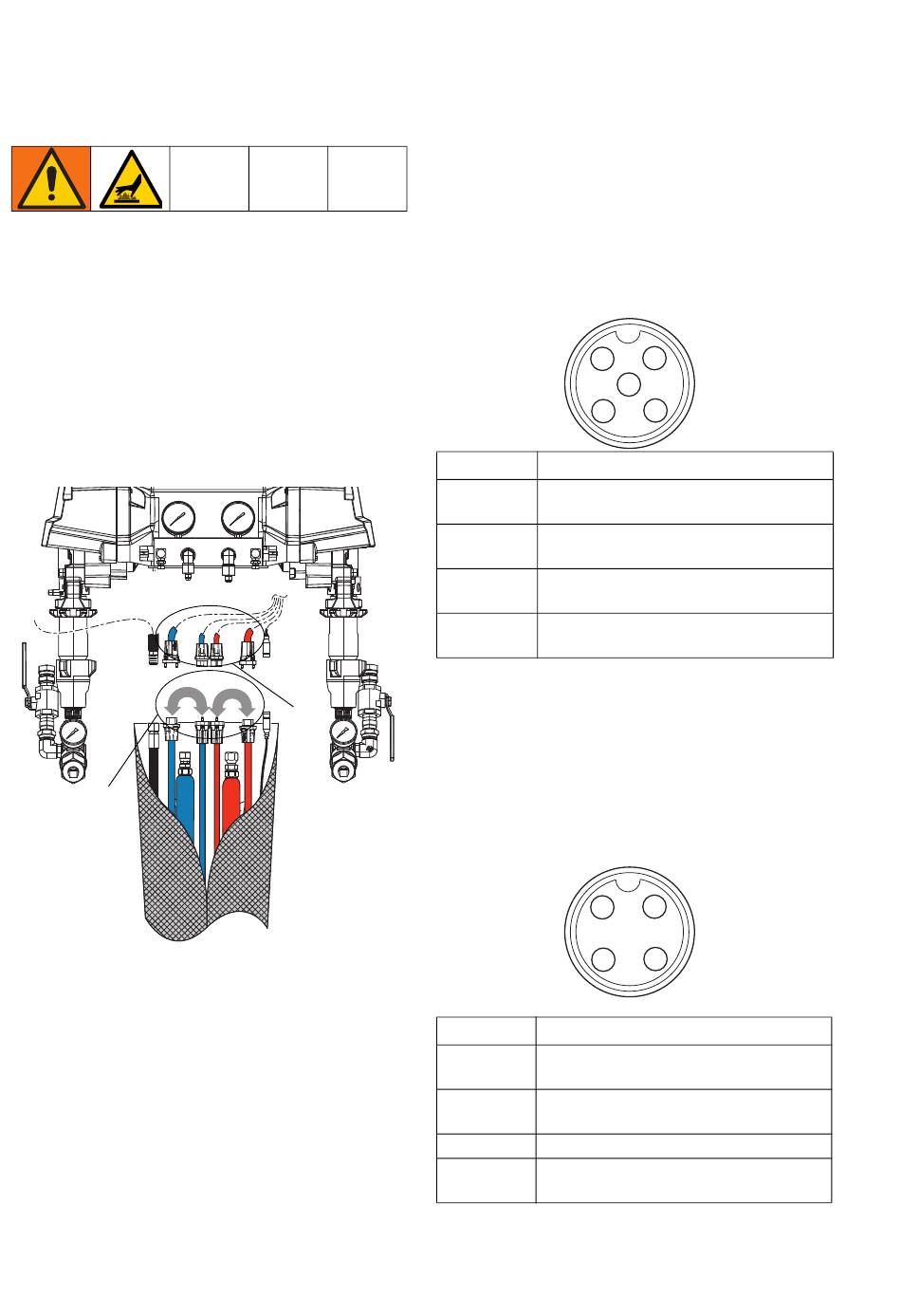

2. Koppel de slangaansluiting (D) af van de Reactor.
HS
3. Test de continuïteit tussen beide sets (HS).
4. Meet met een ohmmeter tussen de slangdraden
(HW). Er moet continuïteit zijn tussen beide A
(rood) connectoren en continuïteit tussen
beide B (blauw) connectoren.
5. Wanneer dit niet klopt, dan meet u verder in
delen van systeem naar pistool, inclusief
hulpslang, totdat de fout is gevonden.
6. Vervang het kapotte deel van de slang.
38
De RTD-kabels en de FTS
controleren
1. Voer Uitschakelen uit op pagina 20.
2. Koppel de RTD-kabel (212) af bij de Reactor.
3. Test met een ohmmeter tussen de pennen van
de kabelconnector.
OPMERKING: Raak de buitenste ring niet aan
met de testsonde.
Pennen
1 tot 3 en 4
tot 3
1 tot 5 en 4
tot 5
1 tot 4
Tussen 2 en
(willekeurig)
4. Test opnieuw bij elke slanglengte, ook de
hulpslang, tot u het defect hebt opgespoord.
D
5. Als de FTS geen goede meting geeft bij het
uiteinde van de slang, sluit de FTS dan recht-
streeks aan op de RTD-kabel (C) bij het spruitstuk.
ti41007a
OPMERKING: U kunt ook elke FTS afzonderlijk
controleren met een ohmmeter tussen de
pennen, zoals hieronder afgebeeld.
Pennen
1 tot 3
4 tot 3
1 tot 4
Tussen 2 en
(willekeurig)
2
1
5
3
4
ti41008a
Resultaat
Zie RTD-weerstand vs. temperatuur
tabel op pagina 39. A-zijde
Zie RTD-weerstand vs. temperatuur
tabel op pagina 39. B-zijde
0,2 - 0,4 ohm bij de VTS (tel er
0,75 ohm bij voor elke 15 meter kabel)
Onbegrensd (open)
4
2
1
3
ti41009a
Resultaat
Zie RTD-weerstand vs. temperatuur
tabel op pagina 39. A-zijde
Zie RTD-weerstand vs. temperatuur
tabel op pagina 39. B-zijde
0,2 - 0,4 ohm aan de FTS
Onbegrensd (open)
3A8751H
