Reparatie
Overtemperatuurschakelaar
vervangen
1. Voer Uitschakelen uit op pagina 20.
2. Wacht tot de verwarmer is afgekoeld.
3. Verwijder de onderste deksels (57, 58).
24

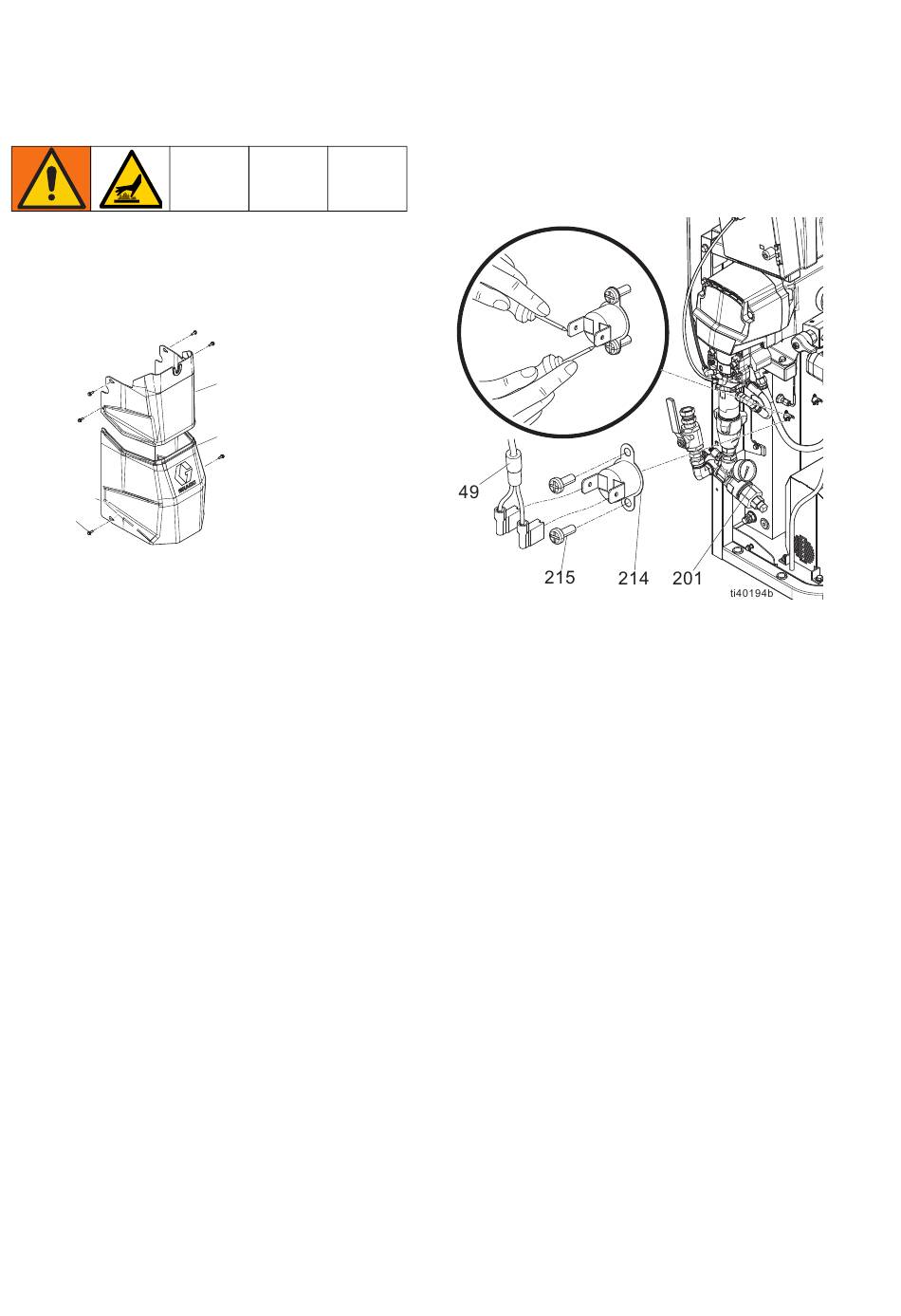

4. Maak de oververhittingsschakelaars (214)
los van de kabel (49). Test tussen de
kabelschoenen met een ohmmeter.
a. Als de weerstand niet ongeveer 0 ohm
bedraagt, moet de oververhittingsschakelaar
worden vervangen. Ga verder naar stap 5.
b. Als de weerstand ongeveer 0 ohm bedraagt:
inspecteer de kabel (49) om er zeker van te
zijn dat deze niet ingesneden of geopend is.
Maak de oververhittingsschakelaar (214)
los van de kabel (49). Ontkoppel de kabel
van de TCM. Test van pen 1 tot 2 en 3 tot 4.
Zie Bedradingsschema's, vanaf pagina 69.
Als de weerstand niet ongeveer 0 is en de
schakelaars zijn 0, vervang dan de originele
kabel door een nieuwe.
36
57
58
ti41093a
5. Als de oververhittingsschakelaar de test niet
doorstaat, verwijdert u de schroeven en werpt
u de defecte schakelaar weg. Breng een dun
laagje warmtegeleidend middel 110009 aan,
en monteer een nieuwe schakelaar op dezelfde
plaats in de behuizing (201). Draai de schroeven
(215) vast en sluit de kabels weer aan.
3A8751H
