Onderdelen
Verwarmers

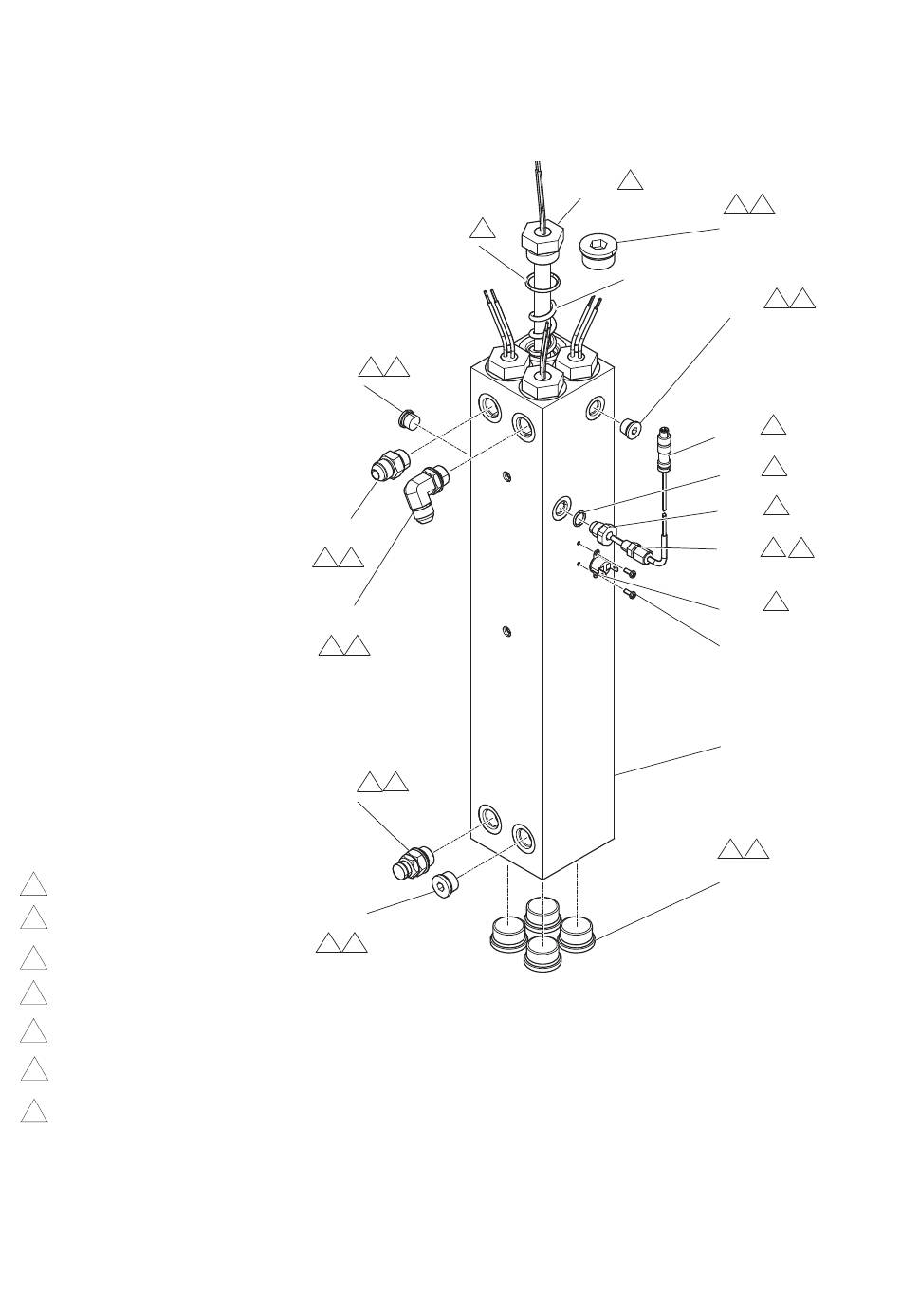

18E141, 18E142, 18E145, en 18E146 - Onderdelen
Draai aan tot 120 ft-lb (162,3 N•m).
1
Aandraaien tot 23 ft-lb (31,2 N•m).
2
Aandraaien tot 40 ft-lb (54,2 N•m).
3
Breng smeermiddel aan op de O-ringen vóór de assemblage.
4
Breng thermische pasta aan op de onderkant van de schakelaar.
5
Breng dichtingsmiddel en tape aan op alle niet-draaibare en niet drogende schroefdraden.
6
Monteer de compressiefitting in de adapter en draai hem vast met 23 N•m (17 ft-lb). Plaats de sensor in de
compressiefitting en draai vervolgens de compressiemoer vast met 21 +/- 2 ft-lb (28 +/- 2,7 N•m). Terwijl u de
7
sensor tegen de verwarmingsstaaf houdt. Houd tijdens het aandraaien het npt-gedeelte van de knelfitting vast
om te voorkomen dat het fittinglichaam gaat draaien.
56
204
4
209
2 4
208
3 4
216
3 4
210
3 4
211
2 4
203
1
1 4
202
205
209
213
207
206
212
214
215
201
1 4
202
ti39924a
2 4
7
4
7
6
7
5
3A8751H
