4
De hefarmen monteren
Benodigde onderdelen voor deze stap:
1
Rechter hefarm
1
Linker hefarm
2
Draaipen
2
Borgpen
Procedure
1.
Draai aan 1 zijde van de tractie-eenheid de
wielmoeren los waarmee het wiel en de band
zijn bevestigd aan de tapeinden van het voorwiel
(verwijder de wielmoeren niet).
2.
Krik de machine omhoog totdat het voorwiel
vrij komt van de grond. Gebruik assteunen of
plaats blokken om te voorkomen dat machine
per ongeluk valt.
3.
Verwijder de wielmoeren en schuif het wiel en
de band van de wieltappen.
4.
Monteer een hefarm aan de draaibeugel met een
draaipen en een borgpen
hefarm met de knik naar buiten gericht.
1. Draaipen
2. Hefarm
5.
Haak de contraveer van de rem aan de lip op
de hefarm
(Figuur
6.
Monteer de wielen en banden. Haal de
wielmoeren aan met 102 tot 108 N·m.
7.
Herhaal deze procedure aan de andere kant
van de machine.
(Figuur
4). Monteer de

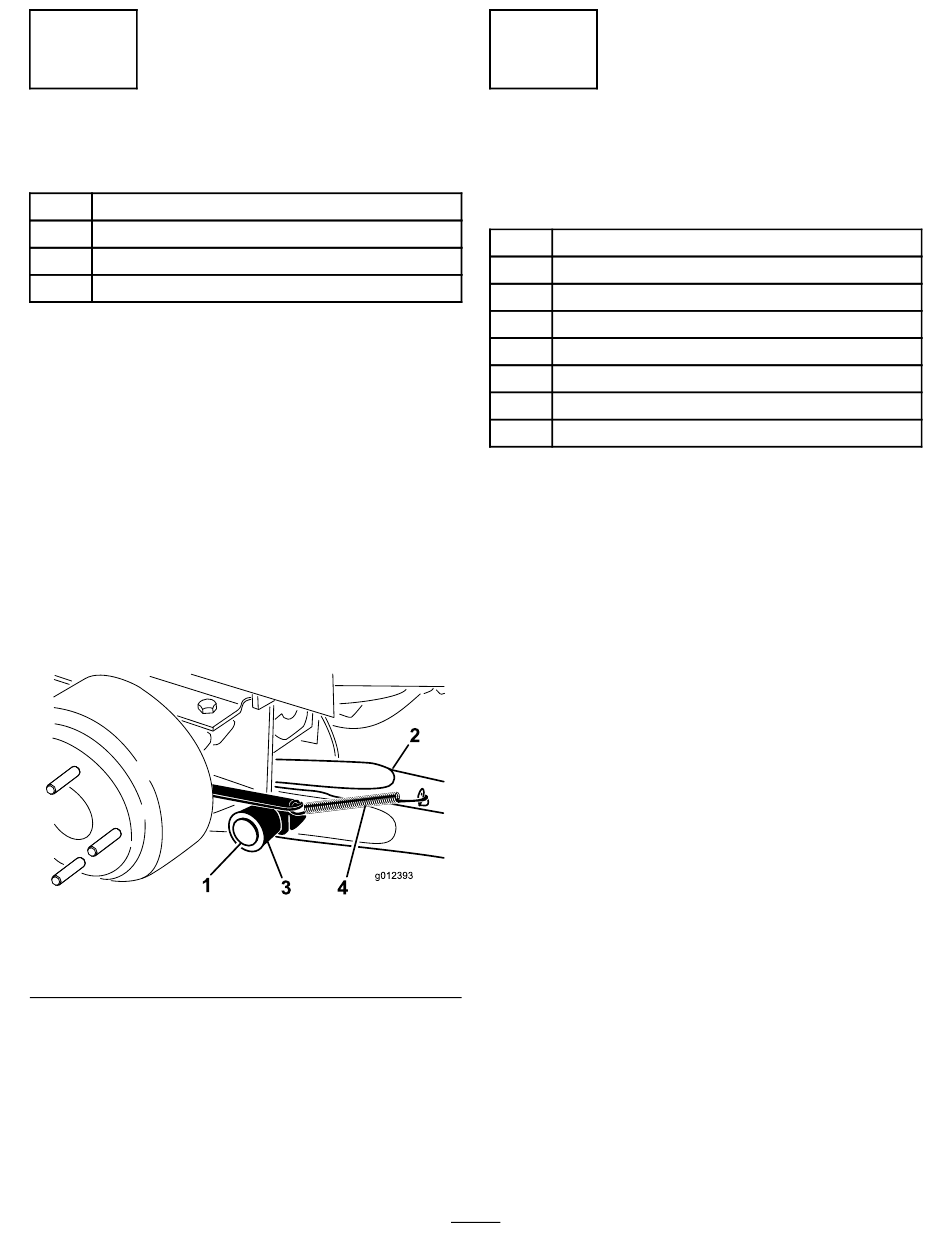

Figuur 4
3. Draaibeugel
4. Contraveer van rem
4).
5
De maai-eenheden op de
hefarmen monteren
Benodigde onderdelen voor deze stap:
4
Drukring
4
Gaffelpen
2
R-pen
2
Maaihoogtekraag
2
Gaffelpen
2
R-pen
2
Bout (½" x ¾")
2
Ring
Procedure
1.
Plaats de maai-eenheid vóór de tractie-eenheid.
2.
Zet de hefhendel in de Z
hefarm omlaag totdat de openingen in de hefarm
zijn uitgelijnd met de openingen in de beugel
van de zwenkwielarm en de maaihoogtestang in
de blokken van de hefarm kan worden gebracht
(Figuur
5).
3.
Bevestig de hefarm aan de zwenkwielarm;
gebruik hierbij 2 drukringen, een gaffelpen en
een R-pen. Plaats de drukringen tussen de
hefarm en de beugel van de zwenkwielarm
(Figuur
5). Steek het uiteinde van de gaffelpen
in de sleuf in de lip van de zwenkwielarm om
de gaffelpen te borgen.
g012393
9
. Druk een
